产品编号: 3105A

RS-485、1 Pr、22AWG、Str TC、PE Ins、OS+TC Brd、PVC Jkt、CM、PLTC、Sun Res、耐油

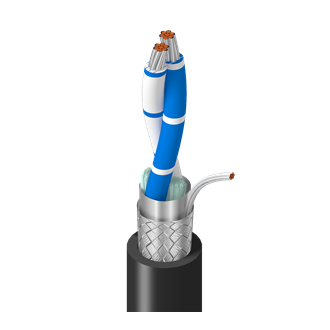

RS-485，120 欧姆，1 对 22AWG (7x30) 镀锡铜 Datalene® 绝缘体，整体箔 + 65% 镀锡铜编织，PVC 护套，CM，PLTC，SUN RES 和耐油

  • 上架时间:
    全球
  • 状态:
    有源
3105A
  • 3105A
1 的 1

规格

Expand All

适合应用

恶劣环境、工业物联网、工厂或过程自动化、视频、音频、数据通信等。

导体

Element No. of Elements Size Stranding Material
Pair(s) 1 22 AWG 7x30 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code Notes
Pair(s) PE - Polyethylene (Foam) 0.029 in (0.74 mm) 0.087 in (2.2 mm) White/Blue Stripe & Blue/White Stripe HDPE

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC
Braid Tinned Copper (TC) 65%

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.047 in (1.2 mm) 0.294 in (7.47 mm)

外护套1表说明

夹克外径 +/- 0.006

线缆外廓直径（标称）

0.294 in (7.47 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Pair(s) 18.2 Ohm/1000ft 11 pF/ft (36 pF/m) 20.9 pF/ft (68.6 pF/m) 120 Ohm 78% 6 Amps per Conductor at 30ºC
Conductor(s)

标称外屏蔽 DCR@Cond DCR1-cnv

4.685 欧姆/1000 英尺（15.37 欧姆/公里）

高频（标称/典型）

Element Frequency [MHz] Nom. Insertion Loss (Attenuation)
Pair(s) 1 0.5 dB/100ft

电压

UL Voltage Rating
300 V (CM, PLTC)

温度

UL Temperature Operating
60°C -20°C to +60°C

弯曲半径

Stationary Min. Installation Min.
3.372 in (85.65 mm) 3.372 in (85.65 mm)

最大拉伸张力

53.34 lb (24.19 kg)

线缆毛重

43 磅/1000 英尺

环境适应性

室内，户外，耐晒，耐油

阻燃性/遇火反应

UL 1685 UL荷载, IEC 60332-1-2

CPR合规性

CPR Euroclass: Eca; CPR UKCA类别：Eca

NEC/UL合规性

《公司法》、《公共合同法》第 725 条、第 800 条

CEC / C（UL）合规性

CM

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

耐油性：符合 UL1277 表 10.17 的耐油 II 级要求。 对于 CPE 护套版本，请订购零件编号 YR44345。

更新和修订

修订编号：0.597 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, N - 最终安装长度可能与所示长度有 -0% 至 +10% 的差异。

更新和修订

修订编号：0.597 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, N - 最终安装长度可能与所示长度有 -0% 至 +10% 的差异。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC/EAN 脚注
3105A 01010000 黑色 612825386551
3105A.00152 黑色 线盘 152 m 8719605005816
3105A.00305 黑色 线盘 305 m 8719605005830
3105A 010500 黑色 线盘 500 ft 612825141600 C
3105A.00610 黑色 线盘 610 m 8719605005854
3105A 0101000 黑色 线盘 1,000 ft 612825141594 C
3105A.001000 黑色 线盘 1,000 m 8719605005809
3105A.001525 黑色 线盘 1,525 m 8719605005823
3105A.003050 黑色 线盘 3,050 m 8719605005847
3105A 0105000 黑色 线盘 5,000 ft 612825141617 C N
