产品编号: 8690

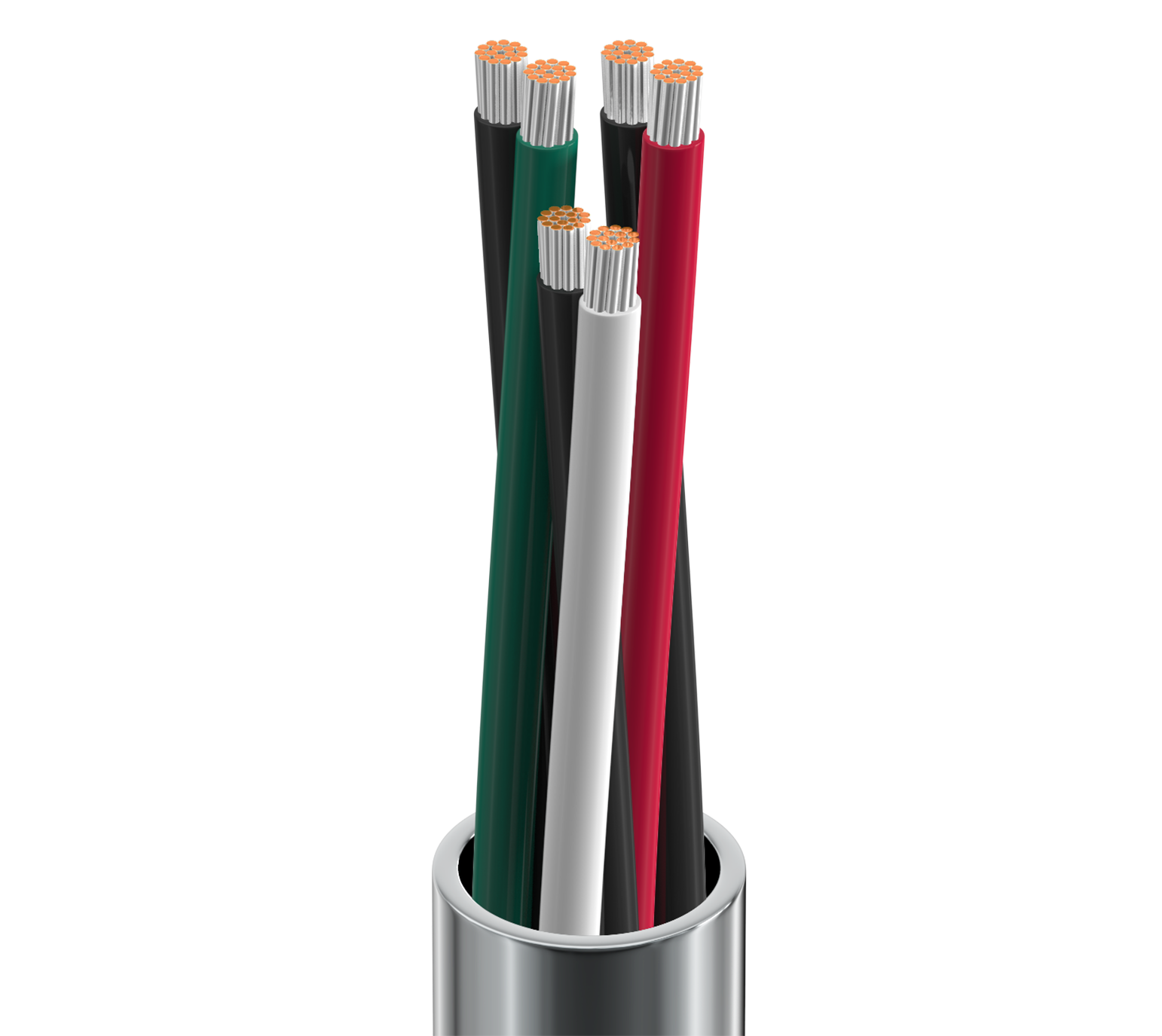

电子，3 Pr #18 Str TC，PVC Ins，PVC Jkt，CMG

电子，3 对 18AWG (16x30) 镀锡铜线，PVC 绝缘，PVC 外护套，CMG

  • 上架时间:
    全球
  • 状态:
    有源
8690
  • 8690
1 的 1

规格

Expand All

适合应用

低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、√）；线路电平音频；计算机通信；面板接线

导体

Element No. of Elements Size Stranding Material
Pair(s) 3 18 AWG 16x30 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PVC - Polyvinyl Chloride 0.013 in (0.33 mm) 0.073 in (1.9 mm) Black & Red, Black & White, Black & Green

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.032 in (0.81 mm) 0.347 in (8.81 mm)

线缆外廓直径（标称）

0.347 in (8.81 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Inductance Max. Current
Pair(s) 7.2 Ohm/1000ft 25.5 pF/ft (83.7 pF/m) 0.17 µH/ft (0.56 µH/m) 5 Amps per Conductor at 25ºC

电压

UL Voltage Rating
300 V (CMG), 300 V (UL AWM 2464)

温度

UL Temperature Operating
80°C -20°C to +80°C

弯曲半径

Stationary Min. Installation Min.
3.5 in (89 mm) 3.5 in (89 mm)

最大拉伸张力

125 lb (56.7 kg)

线缆毛重

61 磅/1000 英尺

环境适应性

室内

可持续发展

CA Prop 65

阻燃性/遇火反应

UL 1685 FT4 装载，FT4

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

《中央政府采购法》第 800 条

AWM合规性

AWM 2464

CEC / C（UL）合规性

CMG

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

更新和修订

修订编号：0.522 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.522 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
8690 060100 铬黄 线盘 100 ft 612825214069
8690 060500 铬黄 线盘 500 ft 612825214083 C
8690 060U500 铬黄 非盘绕式 500 ft 612825214052
8690 0601000 铬黄 线盘 1,000 ft 612825214076 C
8690 0605000 铬黄 线盘 5,000 ft 612825214090
