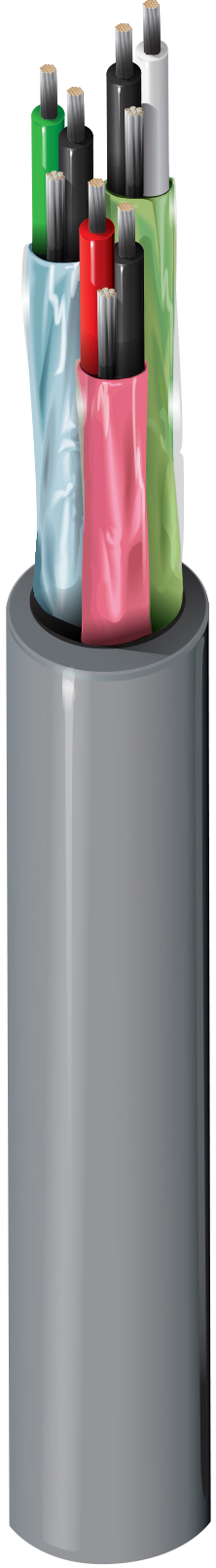

产品编号: 87777

音频、控制 & 乐器、#22-3pr、FEP、Indiv。 箔，PVDF Jkt，CMP

音频、控制 & 仪器电缆，22 AWG 绞合 (7x30) 镀锡铜导体，FEP 绝缘，双绞线对单独采用 Beldfoil® 屏蔽（100% 覆盖率），整体护套符合下表要求，22 AWG 绞合镀锡铜排扰线。

  • 上架时间:
    全球
  • 状态:
    有源
87777
  • 87777
1 的 1

规格

Expand All

适合应用

极端高温环境；耐化学腐蚀；户外和埋地应用；低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、√）；线路电平音频；语音通信；面板布线

导体

AWG Stranding Material Nominal Diameter No. of Pairs
22 7x30 TC - Tinned Copper 0.03 in 3

导体数

6

绝缘

Material Nominal Wall Thickness
FEP - Fluorinated Ethylene Propylene 0.01 in

颜色表

Number Color
1 Black & Red
2 Black & White
3 Black & Green

内屏蔽

Type Material Material Trade Name Coverage [%] Drainwire Material Drainwire AWG Drainwire Construction n x D
Tape Bi-Laminate (Alum+Poly) Beldfoil® (Z-Fold®) 100% TC - Tinned Copper 22 Stranded

外屏蔽

Material Drainwire AWG
No Shield 22

外层护套

Material Nominal Diameter Nominal Wall Thickness
PVDF - Polyvinylidene Fluoride 0.234 in 0.014 in

导体DCR

Individual Pair Nominal Shield DCR Max. Conductor DCR
11.3 Ohm/1000ft 160 Ohm/km

电容

Nom. Capacitance Conductor to Conductor Nom. Capacitance Conductor to Other Conductor to Shield
31 pF/ft 67 pF/ft

电感

Nominal Inductance
0.18 µH/ft

阻抗

Nominal Characteristic Impedance
50 Ohm

延迟

Max. Delay Skew Nominal Delay Nominal Velocity of Propagation (VP) [%]
69 ns/100m 1.47 ns/ft 69%

电流

Max. Recommended Current [A]
3.5 Amps per Conductor at 25ºC

电压

UL Voltage Rating
300 V RMS

工作温度范围

-20°C 到 +150°C

线缆毛重

36 lbs/1000ft

最大推荐拉力

82 lbs

最小短轴弯曲半径

2.5 in

NEC/(UL) 合规性

CMP

CEC/C(UL) 合规性

CMP

欧盟指令 2000/53/EC（ELV）

是

欧盟指令 2003/96/EC（BFR）

是

欧盟指令 2011/65/EU（RoHS 2）

是

欧盟指令 2012/19/EU（WEEE）

是

欧盟指令合规性

欧盟指令 2003/11/EC（BFR）

欧盟CE标志

是

MII 命令 #39（中国 RoHS）

是

UL阻燃性

NFPA 262 高压燃烧测试 (UL910)

CSA阻燃性

FT6

UL额定电压

300 V RMS

静压室（是/否）

是

非静压室编号

8777

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.348 修订日期：02-03-2025

更新和修订

修订编号：0.348 修订日期：02-03-2025
