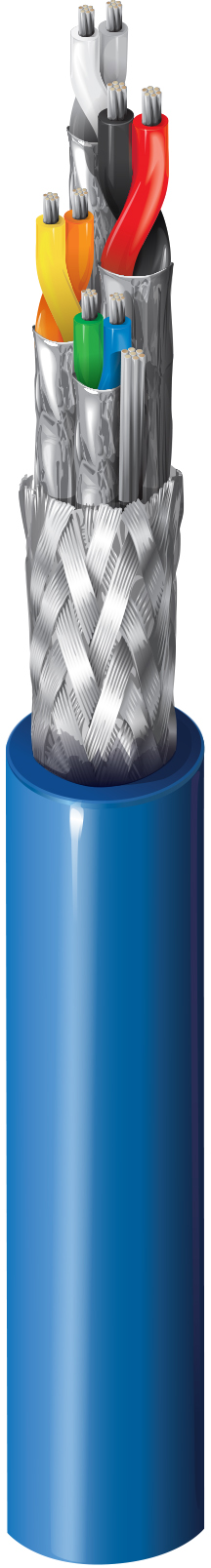

产品编号: 89892

收发器 10BASE5、#20-4pr、FEP、PVC Jkt、CMP

IEEE 802.3 以太网收发器 10BASE5、20 AWG 绞合（7x28）镀锡铜导体、FEP 绝缘、双绞线、单独的 Beldfoil® 屏蔽（100% 覆盖率）、整体聚酯隔离带和 Duofoil® 屏蔽 + 镀锡铜编织屏蔽（95% 覆盖率）、含氟共聚物护套、阻燃级。

  • 上架时间:
    全球
  • 状态:
    有源
89892
  • 89892
1 的 1

规格

Expand All

适合应用

10Base5 收发器

导体

AWG Stranding Material No. of Pairs
20 7x28 TC - Tinned Copper 4

导体数

8

绝缘

Material Material Trade Name Nominal Wall Thickness
FEP - Fluorinated Ethylene Propylene Teflon® 0.011 in

颜色表

Number Color
1 Gray & White
2 Yellow & Orange
3 Blue & Green
4 Red & Black

内屏蔽

Type Material Material Trade Name Coverage [%] Drainwire Material Drainwire AWG Drainwire Construction n x D
Tape Bi-Laminate (Alum+Poly) Beldfoil® (Z-Fold®) 100% TC - Tinned Copper 22 7x30

外屏蔽

Type Layer Material Material Trade Name Coverage [%]
Tape 1 Tri-Laminate (Alum+Poly+Alum) Duofoil® 100%
Braid 2 Tinned Copper (TC) 95%

外层护套

Material Nominal Diameter Nominal Wall Thickness Separator Material
PVDF - Polyvinylidene Fluoride 0.359 in 0.014 in Polyester Tape

导体DCR

Nominal Conductor DCR Nominal Outer Shield DCR
9.5 Ohm/1000ft 1.5 Ohm/1000ft

电容

Nom. Capacitance Conductor to Conductor Nom. Capacitance Conductor to Other Conductor to Shield
16.7 pF/ft 29.5 pF/ft

电感

Nominal Inductance
0.2 µH/ft

阻抗

Nominal Characteristic Impedance Nominal Characteristic Tolerance
78 Ohm ± 5 Ohm

高频（标称/典型）

Frequency [MHz] Nom. Insertion Loss
10 MHz 6 dB/100m

延迟

Max. Delay Skew Nominal Delay Nominal Velocity of Propagation (VP) [%]
78 ns/100m 1.3 ns/ft 78%

高频

Max. Insertion Loss (Attenuation)
6 dB/100m

电流

Max. Recommended Current [A]
2.8 Amps per Conductor at 25ºC

电压

UL Voltage Rating
300 V RMS

UL 温度等级

150°C

工作温度范围

-40°C 至 +150°C

线缆毛重

90 lbs/1000ft

最大推荐拉力

175 lbs

最小短轴弯曲半径

3.75 in

客户参考文件

DEC Part No. 17-00321-02

NEC/(UL) 合规性

CMP

CEC/C(UL) 合规性

CMP

IEEE合规性

IEEE 802.3 10Base5

欧盟指令 2000/53/EC（ELV）

是

欧盟指令 2003/96/EC（BFR）

是

欧盟指令 2011/65/EU（RoHS 2）

是

欧盟指令 2012/19/EU（WEEE）

是

欧盟指令合规性

欧盟指令 2003/11/EC（BFR）

欧盟CE标志

是

MII 命令 #39（中国 RoHS）

是

UL阻燃性

NFPA 262 高压燃烧测试 (UL910)

CSA阻燃性

FT6

UL额定电压

300 V RMS

静压室（是/否）

是

非静压室编号

9901

脚注

C——采用木线盘收线。

备注

Teflon« 是 E. I. duPont de Nemours and Co. 的注册商标，经 Belden, Inc. 许可使用。

更新和修订

修订编号：0.356 修订日期：02-03-2025

更新和修订

修订编号：0.356 修订日期：02-03-2025


Report An Error

零件编号

货号 颜色 UPC
89892 0011000 棕色 612825221388
