产品编号: 9462

电子，2 C #22 Str TC，PVC Ins，OS，PVC Jkt，CMG

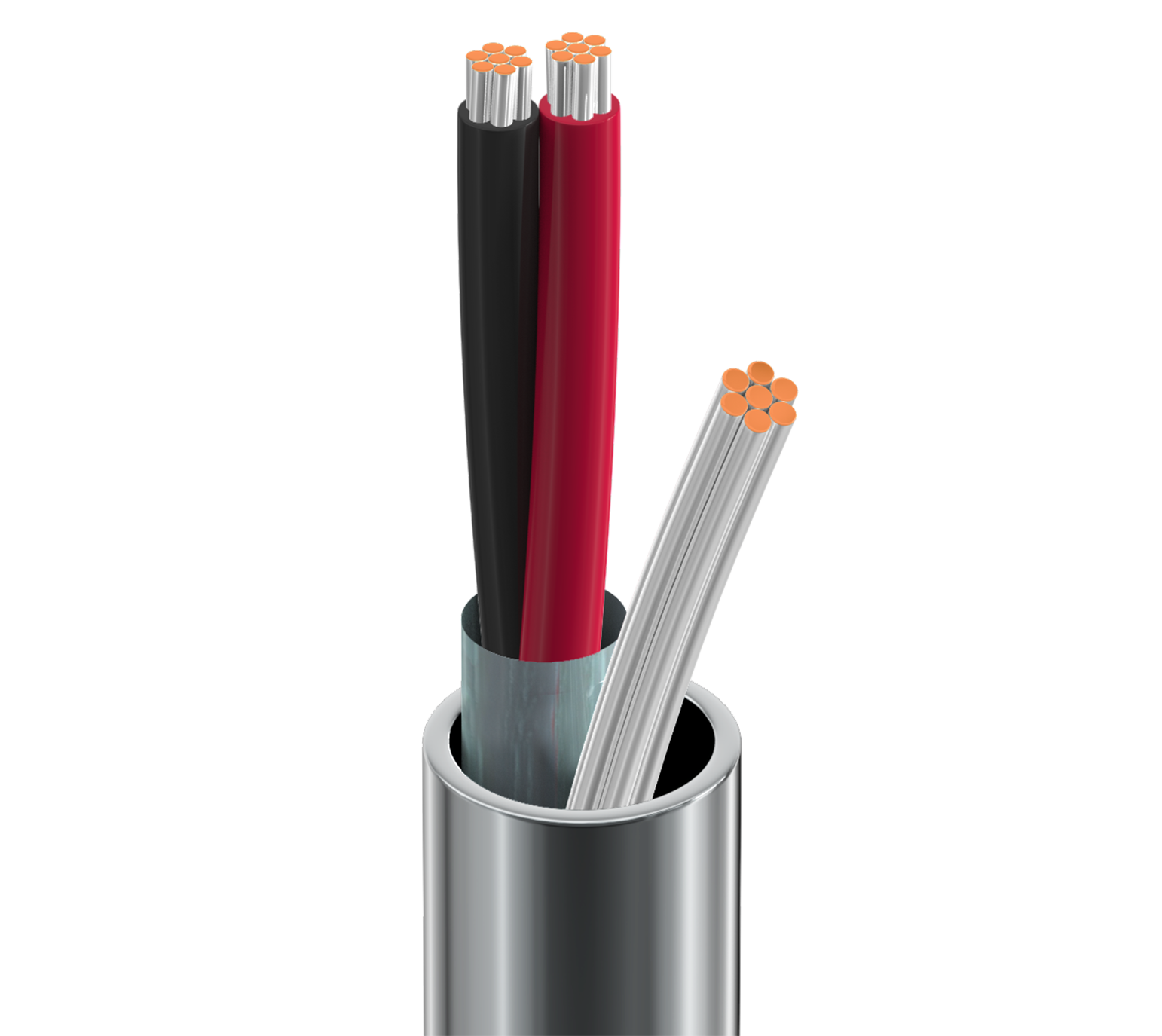

电子，2 导体 22AWG (7x30) 镀锡铜，PVC 绝缘，整体 Beldfoil® 屏蔽，PVC 外护套，CMG

  • 上架时间:
    全球
  • 状态:
    有源
9462
  • 9462
1 的 1

规格

Expand All

适合应用

低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、√）；线路电平音频；计算机通信；面板接线

导体

Element No. of Elements Size Stranding Material
Conductor(s) 2 22 AWG 7x30 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.0155 in (0.394 mm) 0.060 in (1.5 mm) Black, Red

外屏蔽

Shield Type Material Coverage Drainwire Type Notes
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC Foil-Out

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.035 in (0.89 mm) 0.194 in (4.93 mm)

线缆外廓直径（标称）

0.194 in (4.93 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Max. Current
Conductor(s) 16 Ohm/1000ft 50 pF/ft (160 pF/m) 90 pF/ft (300 pF/m) 36 Ohm 0.19 µH/ft (0.62 µH/m) 3 Amps per Conductor at 25ºC

电压

UL Voltage Rating
300 V (CMG), 300 V (UL AWM 2464)

温度

UL Temperature Operating
80°C -30°C to +80°C

弯曲半径

Stationary Min. Installation Min.
1.9 in (48 mm) 1.9 in (48 mm)

最大拉伸张力

27 lb (12 kg)

线缆毛重

19 磅/1000 英尺

环境适应性

室内（非立管或静压室等级），室内

可持续发展

CA Prop 65

阻燃性/遇火反应

UL 1685 FT4 负载，FT4，IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

《中央政府采购法》第 800 条

AWM合规性

AWM 2464

CEC / C（UL）合规性

CMG

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.533 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, Z - 最终安装可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+

更新和修订

修订编号：0.533 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, Z - 最终安装可能与所示长度有所不同（= 或 -）对于线轴或卷轴为 10%，对于未卷轴纸箱为 5%。+


Report An Error

零件编号

货号 颜色 UPC 脚注
9462 060100 铬黄 612825253464
9462 0601000 铬黄 612825253471 C
9462 060500 铬黄 612825253488
9462 0605000 铬黄 612825253495 C Z
9462 060U1000 铬黄 612825253440
9462 060U500 铬黄 612825253457
