多对绞线缆-9463

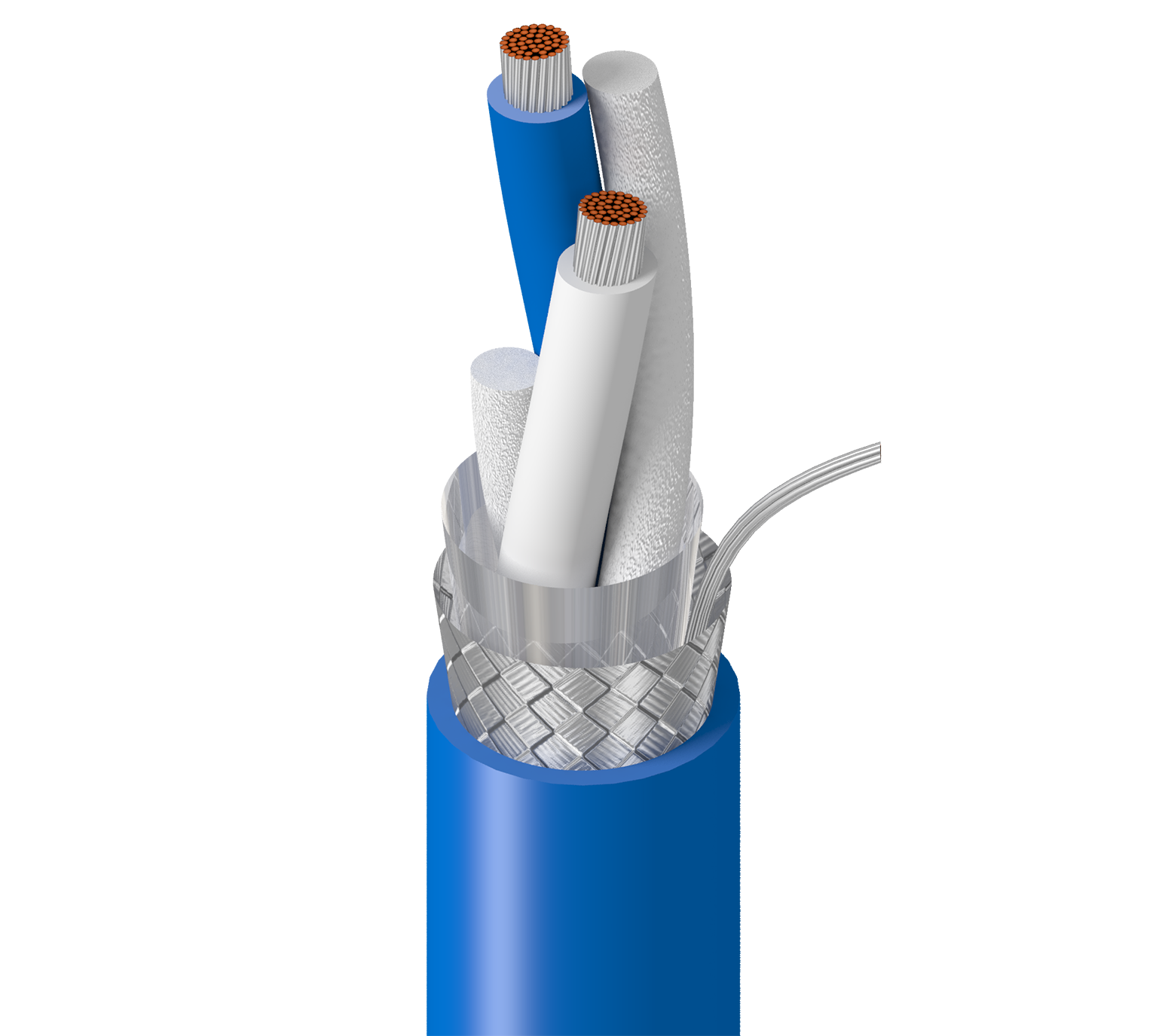

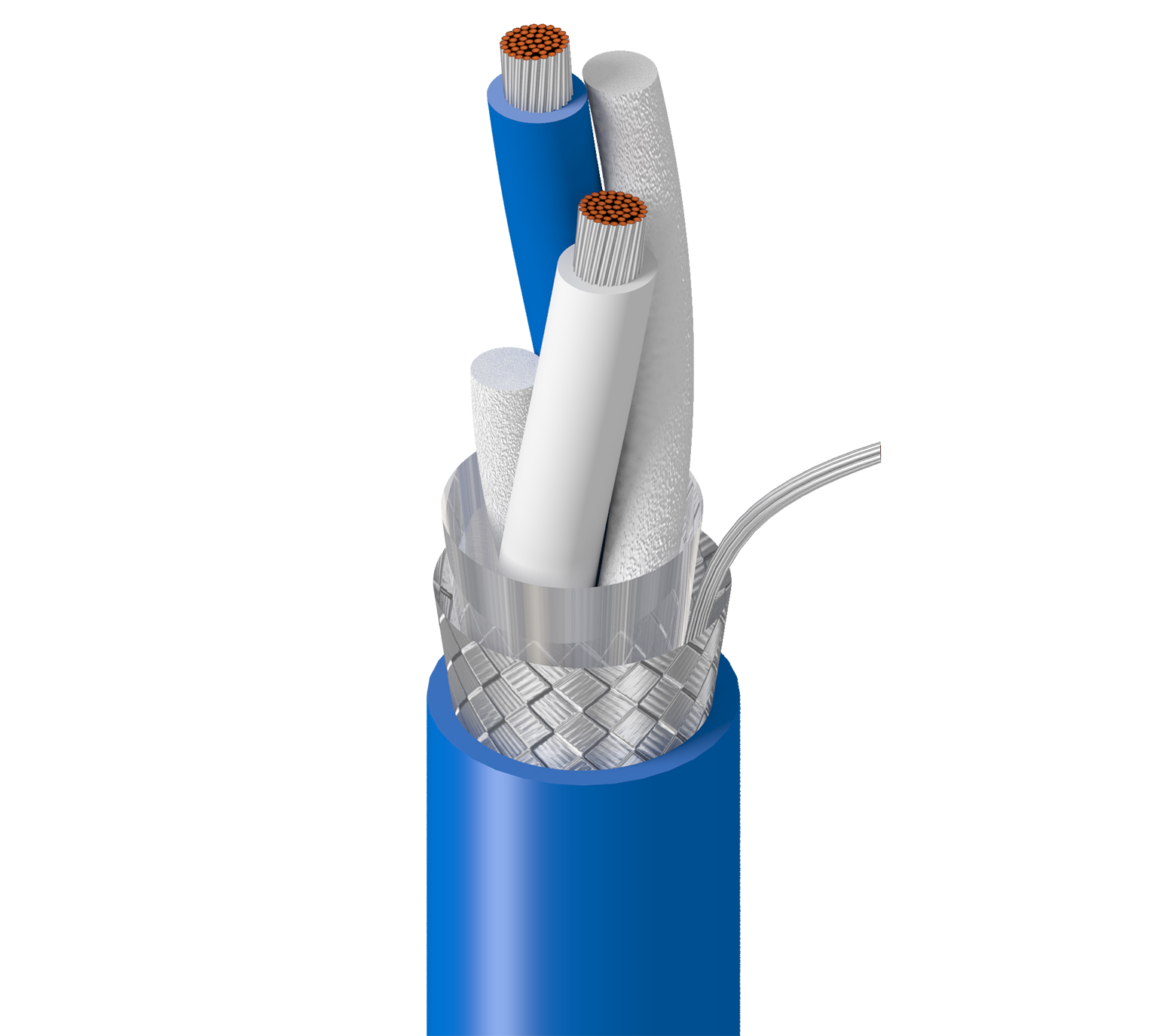

Blue Hose® 适用于 Data Highway Plus，1 对 20AWG (7x28) 镀锡铜线，PE 绝缘蓝色 & 透明，整体 Beldfoil®+ 镀锡铜编织 (55%) 屏蔽，蓝色 PVC 外护套，CM

规格

适合应用	恶劣环境、PLC 处理器、I/O 设备、操作员界面、计算机和其他智能设备之间的 Allen Bradley 数据高速公路通信接口、PLC 处理器联锁、点对点消息传递、远程编程、故障排除、I/O 更新等。

Element	No. of Elements	Size	Stranding	Material
Pair(s)	1	20 AWG	7x28	TC - Tinned Copper

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code	Notes
Pair(s)	PE - Polyethylene	0.019 in (0.48 mm)	0.0755 in (1.92 mm)	Clear & Blue	Twinax with rod fillers

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	20 AWG (7x28) TC
Braid	Tinned Copper (TC)	60%

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.037 in (0.94 mm)	0.238 in (6.05 mm)

外护套1表说明	护套外径 +/- 0.003
线缆外廓直径（标称）	0.238 in (6.05 mm)

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Shield	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Delay	Nom. Inductance	Nom. Velocity of Prop.
Pair(s)	9.5 Ohm/1000ft	19.7 pF/ft (64.6 pF/m)	37 pF/ft (120 pF/m)	36 pF/ft (120 pF/m)	78 Ohm	1.54 ns/ft	0.12 µH/ft (0.39 µH/m)	66%

标称外屏蔽 DCR@Cond DCR1-cnv	4.1 欧姆/1000 英尺（13 欧姆/公里）

Element	Frequency [MHz]	Nom. Insertion Loss (Attenuation)
Pair(s)	1	0.6 dB/100ft
	10	2.1 dB/100ft
	50	5.0 dB/100ft
	100	7.5 dB/100ft
	200	11.0 dB/100ft
	400	16.0 dB/100ft

UL Voltage Rating
300 V (CM, CL2), 300 V (UL AWM 2464)

UL Temperature	Operating	Installation	Storage
80°C	-40°C to +80°C	-40°C To +80°C	-40°C to +80°C

Stationary Min.	Installation Min.
2.4 in (61 mm)	2.4 in (61 mm)

最大拉伸张力	48 lb (22 kg)
线缆毛重	36 磅/1000 英尺

环境适应性	室内，户外，耐晒，耐油
阻燃性/遇火反应	UL 1685 UL荷载, IEC 60332-1-2
CPR合规性	CPR Euroclass: Eca; CPR UKCA类别：Eca
NEC/UL合规性	第 725 条、第 800 条、CM、CL2
AWM合规性	AWM 2464
CEC / C（UL）合规性	CM
欧洲指令合规性	欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)
英国监管合规性	UKCA标识
其他标准合规性	P-7K-SC-182141-MSHA，艾伦·布拉德利零件编号 1770-CD
静压室编号	89463

更新和修订	修订编号：0.615 修订日期：09-07-2025
脚注	C - 板条箱卷轴安装。, Z - 最终安装可能因线轴或卷轴而异（= 或 -）10% 并且（+ 或 -) 5% 用于从所示长度展开的纸箱。, Y - 最终张贴长度可能变化 -10% 至 +所示长度的 20%。可能包含 2 件。任何一件作品的最小长度为 1500'。

更新和修订	修订编号：0.615 修订日期：09-07-2025
脚注	C - 板条箱卷轴安装。, Z - 最终安装可能因线轴或卷轴而异（= 或 -）10% 并且（+ 或 -) 5% 用于从所示长度展开的纸箱。, Y - 最终张贴长度可能变化 -10% 至 +所示长度的 20%。可能包含 2 件。任何一件作品的最小长度为 1500'。

货号	颜色	收起类型	长度	UPC/EAN	脚注
9463.0030	蓝色	线盘	30 m	8719605020550
9463.00U152	蓝色	非盘绕式	152 m	8719605020574
9463.01152	蓝色	线盘	152 m	8719605020598
9463.00305	蓝色	线盘	305 m	8719605020567
9463.00U305	蓝色	非盘绕式	305 m	8719605020581
9463. K0305	蓝色	线盘	305 m	8719605020666
9463.001000	蓝色	线盘	1,000 m	8719605020536
9463. K01000	蓝色	线盘	1,000 m	8719605189226
9463.001829	蓝色	线盘	1,829 m	8719605020543
9463 J22100	蓝色, 强	线盘	100 ft	612825253549
9463 J22500	蓝色, 强	线盘	500 ft	612825253570
9463 J22U500	蓝色, 强	非盘绕式	500 ft	612825253532
9463 J221000	蓝色, 强	线盘	1,000 ft	612825253556	C
9463 J22U1000	蓝色, 强	非盘绕式	1,000 ft	612825253525
9463 J2212000	蓝色, 强	线盘	2,000 ft	612825253563	C Y
9463 J226000	蓝色, 强	线盘	6,000 ft	612825253587	C Z
9463.02305	棕色	线盘	305 m	8719605020604
9463 0011000	棕色	线盘	1,000 ft	612825253594
9463 00112000	棕色	线盘	2,000 ft	612825253617	C Y
9463.023050	棕色	线盘	3,050 m	8719605020611
9463 0016000	棕色	线盘	6,000 ft	612825253624	C Z
9463 00110000	棕色	线盘	10,000 ft	612825253600	C Z
9463 0031000	橙色	线盘	1,000 ft	612825253631	C
9463 00312000	橙色	线盘	2,000 ft	612825253655	C Y
9463 0036000	橙色	线盘	6,000 ft	612825253662	C Z
9463 00310000	橙色	线盘	10,000 ft	612825253648	C Z
9463 0071000	紫色	线盘	1,000 ft	612825253679	C
9463 0076000	紫色	线盘	6,000 ft	612825253686	C Z
