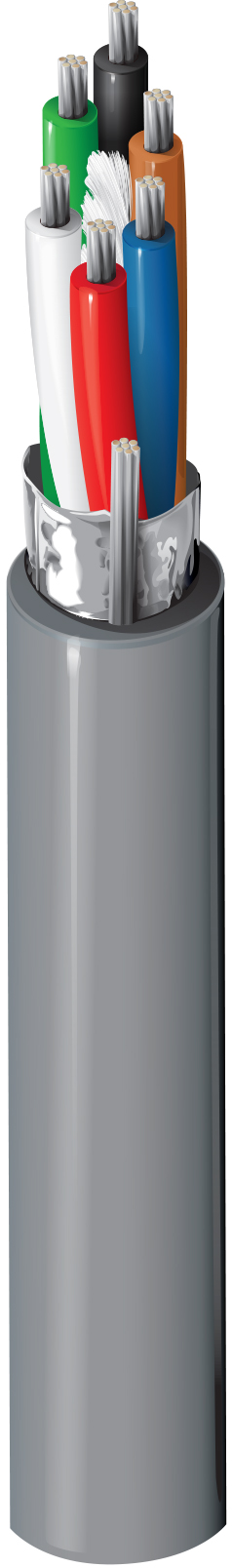

产品编号: 9536ELW

RS-232，6C #24 Str TC，PO ins，OS，LSZH Jkt，300V，Cca

24 AWG 绞合镀锡铜导体（7x32），6 根导线成缆，PE 绝缘，整体 Beldfoil® 屏蔽（100% 覆盖），24 AWG 绞合镀锡铜排扰线，LSZH 护套，阻燃 IEC 60332-1-2，Cca

  • 上架时间:
    全球
  • 状态:
    有源
9536ELW
  • 9536ELW
1 的 1

规格

Expand All

适合应用

仪器仪表和计算机电缆；适用于 EIA RS-232 数据传输应用

导体

Size Stranding Material
24 7x32 TC - Tinned Copper

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 1.12 mm (0.0441 in) Black, White, Red, Green, Brown, Blue

外屏蔽

Shield Type Material
Tape Bi-Laminate (Alum+Poly)

外层护套

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 1.3 mm (0.051 in) 6.6 mm (0.26 in)

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Max. Current
82 Ohm/km (25 Ohm/1000ft) 108.3 pF/m (33.01 pF/ft) 213.3 pF/m (65.01 pF/ft) 75 Ohm 1.75 Amps per Conductor

标称外屏蔽 DCR@Cond DCR1-cnv

59.1 欧姆/公里（18.0 欧姆/1000 英尺）

温度

Installation Storage
-15°C To +70°C -45°C To +70°C

弯曲半径

Installation Min.
64 mm (2.5 in)

最大拉伸张力

150 N (34 lbf)

环境适应性

室内 - Euroclass Cca，室内，无卤，耐晒

阻燃性/遇火反应

IEC 60332-1-2

CPR合规性

CPR 欧洲分类：Cca-s1、d1、a1

ISO/IEC合规性

IEC 61034-2 - 烟雾密度最小透射率 = 60%

CENELEC合规性

EN 50290-2-20

欧洲无卤标准

IEC 62821-1 无卤合规性 = 是，IEC 60754-1 - 卤素含量 = 零，IEC 60754-2 - 卤素酸性气体含量 - 最大。电导率 = 2.5 µS/mm，IEC 60754-2 - 卤素酸性气体含量 - 最小。pH = 4.3

更新和修订

修订编号：0.40 修订日期：09-07-2025

更新和修订

修订编号：0.40 修订日期：09-07-2025


Report An Error

零件编号

货号
9536ELW.00500
