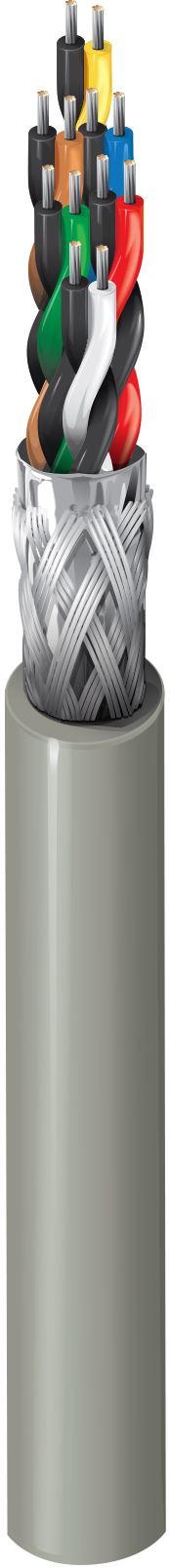

产品编号: 9839

RS232/422 低电容，#24-6pr，PE，O/A 箔 + 编织，PVC Jkt，CM，100Ω

计算机 EIA RS-232/422 电缆，6 对，24 AWG 绞合（7x32）镀锡铜导体，聚乙烯绝缘，整体 Beldfoil®（100% 覆盖率）+ 镀锡铜编织屏蔽（65% 覆盖率），24 AWG 绞合镀锡铜排扰线，PVC 护套。

  • 上架时间:
    全球
  • 状态:
    有源
9839
  • 9839
1 的 1

规格

Expand All

适合应用

RS-232 远距离应用；RS-422 应用；计算机通信；低压模拟信号（4-20ma、0-10v、...）；低压数字控制（24v、…）；线路电平音频；面板布线

导体

Element No. of Elements Size Stranding Material
Pair(s) 6 24 AWG 7x32 TC - Tinned Copper

绝缘

Element Material Nom. Thickness Color Code
Pair(s) PE - Polyethylene 0.0155 in (0.394 mm) White/Blue Stripe & Blue/White Stripe, White/Orange Stripe & Orange/White Stripe, White/Green Stripe & Green/White Stripe, White/Brown Stripe & Brown/White Stripe, White/Gray Stripe & Gray/White Stripe, Red/Blue Stripe & Blue/Red Stripe

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Braid Tinned Copper (TC) 65%

外层护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.035 in (0.89 mm) 0.364 in (9.25 mm)

线缆外廓直径（标称）

0.364 in (9.25 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Delay Nom. Velocity of Prop. Max. Current
Pair(s) 24 Ohm/1000ft (79 Ohm/km) 15.5 pF/ft (50.9 pF/m) 27.5 pF/ft (90.2 pF/m) 100 Ohm 1.6 ns/ft 66% 1.47 Amps per Conductor at 25ºC

标称外屏蔽 DCR@Cond DCR1-cnv

2.1 欧姆/1000 英尺（6.9 欧姆/公里）

电压

UL Voltage Rating
300 V (CM), 30 V (UL AWM 2919)

温度

UL Temperature Operating
80°C (UL AWM 2919) -30°C to +80°C

线缆毛重

63 磅/1000 英尺（94 千克/公里）

环境适应性

室内

阻燃性/遇火反应

UL1685 UL荷载

NEC/UL合规性

Article 800, CM

AWM合规性

AWM 2919

CEC / C（UL）合规性

CM

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.332 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.332 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
9839 060500 铬黄 线盘 500 ft 612825259435 C
9839 0601000 铬黄 线盘 1,000 ft 612825259428 C
