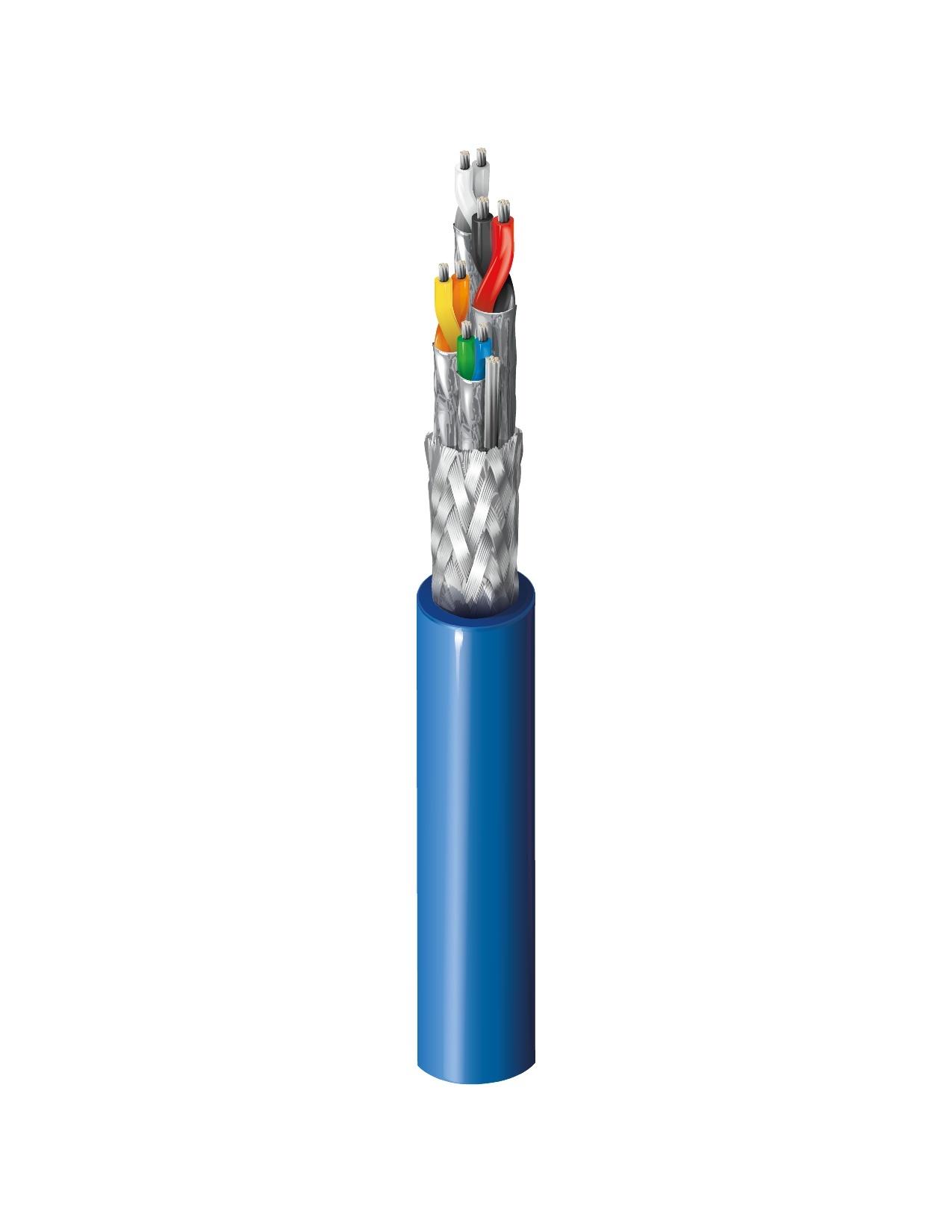

产品编号: 9892

收发器 10BASE5、#20-4pr、FPO、PVC Jkt、CM

IEEE 802.3 以太网收发器 10BASE5、20 AWG 绞合（7x28）镀锡铜导体、Datalene® 绝缘、4 对双绞线、整体聚酯隔离带 + 镀锡铜编织屏蔽（覆盖率 95%）、排扰线、PVC 护套。

  • 上架时间:
    全球
  • 状态:
    有源
9892
  • 9892
1 的 1

规格

Expand All

适合应用

IEEE 802.3 收发器电缆

导体

Element Size Stranding Material No. of Pairs
Pair(s) 20 7x28 TC - Tinned Copper 4

绝缘

Material Nom. Insulation Diameter Color Code Notes
PE - Polyethylene (Foam) 0.077 in (2.0 mm) Gray & White, Yellow & Orange, Blue & Green, Black & Red HDPE

内屏蔽

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%

外屏蔽

Shield Type Material Coverage Drainwire Type
Braid Tinned Copper (TC) 95% 22 AWG (7x30) TC

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.398 in (10.1 mm)

电气设备

Nom. Characteristic Impedance
78 Ohm

延迟

Max. Delay Skew Nom. Velocity of Prop.
78 ns/100m 78%

高频

Max. Insertion Loss (Attenuation)
6 dB/100m

电压

UL Voltage Rating
30 V (AWM 2919), 300 V (CL2)

温度

UL Temperature Operating
80°C -40°C To +80°C

弯曲半径

Stationary Min. Installation Min.
3.98 in (101 mm) 3.98 in (101 mm)

最大拉伸张力

175 lb (79.4 kg)

线缆毛重

93 磅/1000 英尺

阻燃性/遇火反应

UL1685 UL荷载, FT4, IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

Article 725, Article 800, CL2, CM

AWM合规性

AWM 2919

CEC / C（UL）合规性

CM

IEEE合规性

IEEE 802.3

欧洲指令合规性

欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

其他标准合规性

DEC Part No. 17-01320-00

静压室编号

89901

更新和修订

修订编号：0.477 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.477 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 UPC 脚注
9892 0061000 浅蓝色 612825260103 C
9892 006500 浅蓝色 612825260110 C
9892 0065000 浅蓝色 612825260127 C
