产品编号: 9898

收发器 10BASE5，#28-3pr, #24-3c, PO，隔离屏蔽，PVC Jkt，CM

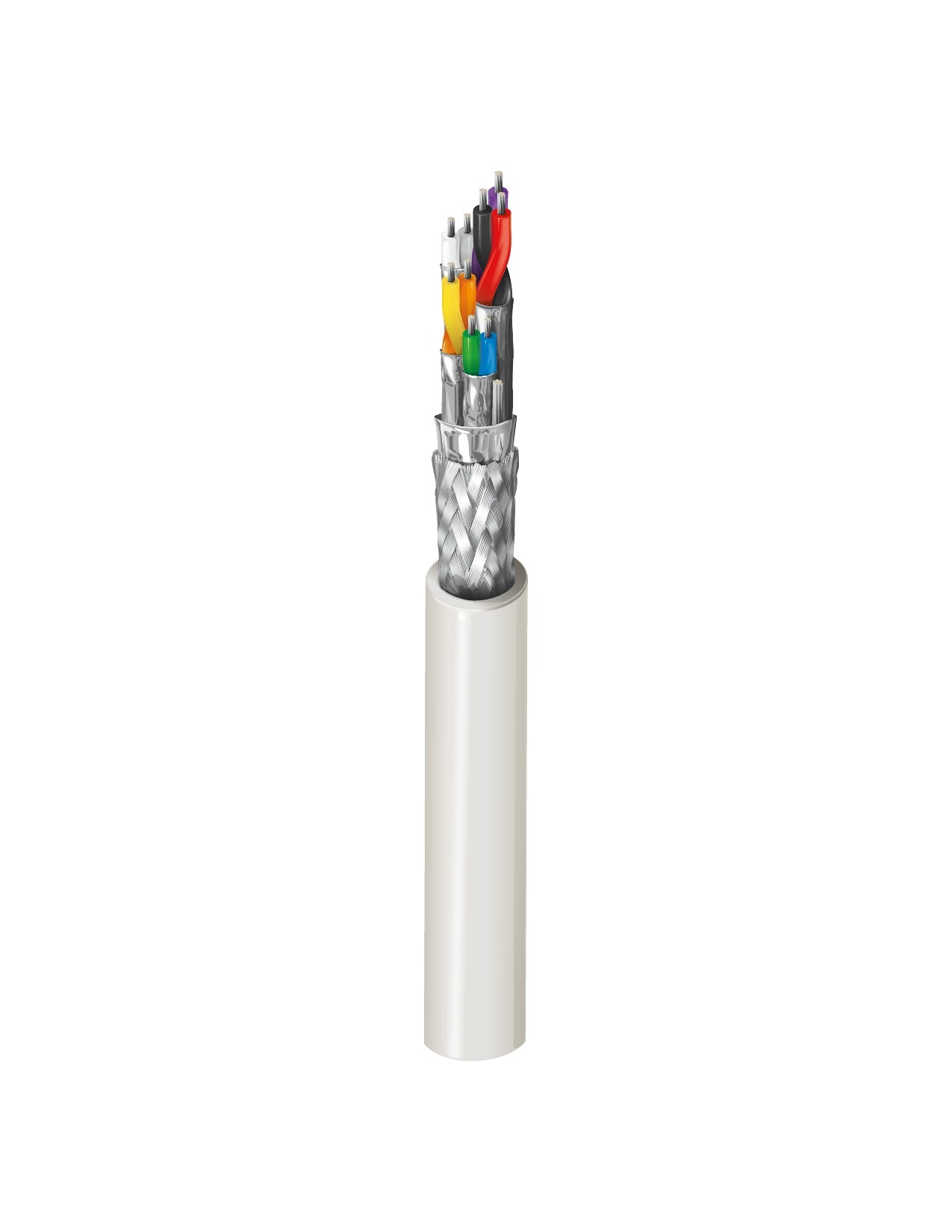

IEEE 802.3 以太网收发器 10BASE5，3 对 - 28 AWG 绞合 (7x36) 镀锡铜导体，3 根导体 - 24 AWG 绞合 (7x32) 镀锡铜导体，聚丙烯绝缘，全部独立。 Beldfoil® 屏蔽，整体隔离，Duofoil® + 镀锡铜编织屏蔽，PVC 护套。

  • 上架时间:
    全球
  • 状态:
    有源
9898
  • 9898
1 的 1

规格

Expand All

适合应用

IEEE 802.3 收发器电缆

导体

Element Size Stranding Material No. of Pairs
Pair(s) 28 AWG 7x36 TC - Tinned Copper 3
Conductor(s) 24 AWG 7x32 TC - Tinned Copper

绝缘

Element Material Nom. Insulation Diameter Color Code
Triad(s) PP - Polypropylene 0.044 in (1.1 mm) Gray & White, Yellow & Orange, Blue & Green, Black, Red, & Purple
Conductor(s) PP - Polypropylene 0.035 in (0.89 mm) Yellow, Orange, White

内屏蔽

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Tri-Laminate (Alum+Poly+Alum) 100% 24 AWG (7x32) TC
Braid Tinned Copper (TC) 91%

外层护套

Separator Material Nom. Diameter
Polyester Tape PVC - Polyvinyl Chloride 0.26 in

线缆外廓直径（标称）

0.26 英寸

电气设备

Element Nom. Characteristic Impedance
Pair(s) 78 Ohm
Conductor(s)

延迟

Max. Delay Skew Nom. Velocity of Prop.
66 ns/100m 66%

电压

UL Voltage Rating
150 V (CL2), 30 V (AWM 2919)

温度

UL Temperature Operating
80°C -20°C to +80°C

弯曲半径

Stationary Min. Installation Min.
2.6 in (66 mm) 2.6 in

最大拉伸张力

78 lb (35 kg)

线缆毛重

42 磅/1000 英尺

环境适应性

室内

阻燃性/遇火反应

UL1685 UL荷载

NEC/UL合规性

第 725 条，CL2

AWM合规性

AWM 2919

IEEE合规性

IEEE 802.3

欧洲指令合规性

欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.357 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.357 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 UPC 脚注
9898 E4X1000 灰色，浅Dec 612825260158 C
