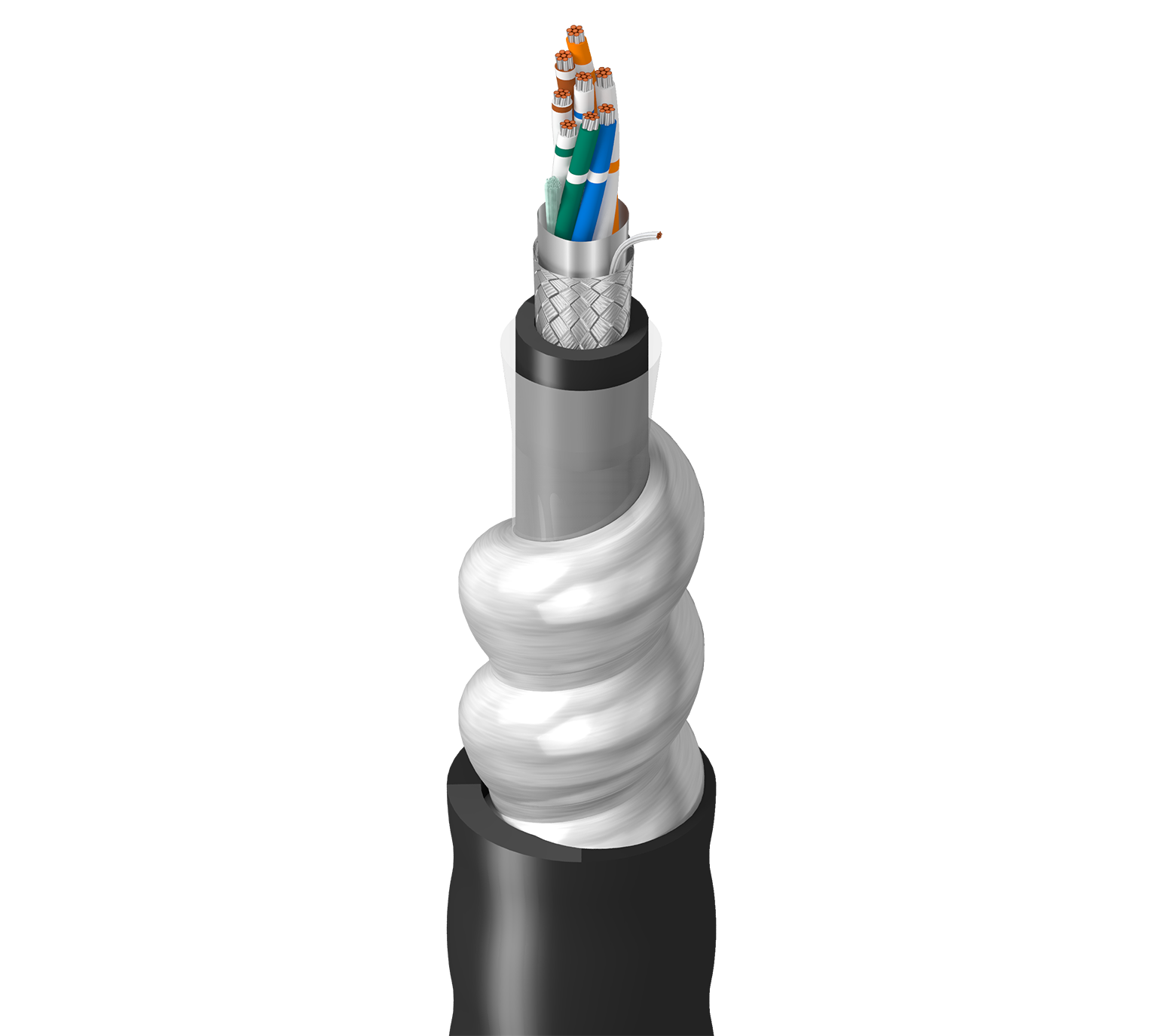

产品编号：123109A
RS485, 4 Pr #22 Str TC, PE Ins, OS+TC Brd, PVC Jkt, AIA Armor, PVC Jkt, CM, PLTC
RS-485, 4 Pair 22AWG (7x30) Tinned Copper, PE Insulation, Overall Beldfoil®+Tinned Copper Braid(65%) Shield, PVC Inner Jacket, Aluminum Interlock Armor, PVC Outer Jacket, CM, PLTC
-
可用性：
全球
-
全球库存：
已上市
规格
产品概述
| 适合应用 | 防啮齿类动物, 抗压, 防刺穿, 埋设, 串行通信(RS-485标准)，包括PLC, VFD, HMI, 电机, RTU, SCADA, 等（在长距离嘈杂环境中）, 户外如太阳能, 照明, 等 |
|---|
构造详情
导体
| 元件 | 元件数 | 尺寸 | 绞合 | 材料 |
|---|---|---|---|---|
| 线对 | 4 | 22AWG | 7x30 | TC - 镀锡铜 |
绝缘
| 元件 | 材料 | 标称厚度 | 标称绝缘直径 | 色标 | 备注 |
|---|---|---|---|---|---|
| 线对 | PE——聚乙烯（泡沫） | 0.023 in（0.58 mm） | 0.075 in（1.9 mm） | 白色/蓝条纹和蓝色/白条纹，白色/橙条纹和橙色/白条纹，白色/绿条纹和绿色/白条纹，白色/棕条纹和棕色/白条纹 | HDPE |
外屏蔽
| 屏蔽类型 | 材料 | 覆盖率 | 引流线类型 |
|---|---|---|---|
| 屏蔽胶带 | 双层结构（铝+聚乙烯） | 100% | 22 AWG (7x30) TC |
| 编织 | 镀锡铜（TC） | 65% |
内护套
| 材料 | 标称厚度 | 标称直径 |
|---|---|---|
| PVC - 聚氯乙烯 | 0.053 in（1.3 mm） | 0.448 in（11.4 mm） |
铠装
| 铠装类型和材料 |
|---|
| AIA - 铝联锁铠装 |
外层护套
| 材料 | 标称厚度 | 标称直径 |
|---|---|---|
| PVC - 聚氯乙烯 | 0.050 in（1.3 mm） | 0.744 in（18.9 mm） |
|
线缆外廓直径（标称） |
0.744 in（18.9 mm） |
|---|
电气特性
电气设备
| 元件 | 标称导体DCR | 导体到导体标称电容 | 标称特性阻抗 | 标称传输速度 | 最大电流 |
|---|---|---|---|---|---|
| 线对 | 14.7 Ohm/1000ft (48.2 Ohm/km) | 11 pF/ft (36 pF/m) | 120 Ohm | 78% | 25ºC条件下每根导体2.7Amp |
|
标称外屏蔽DCR |
2.53 Ohm/1000ft (8.30 Ohm/km) |
|---|
高频（标称/典型）
| 元件 | 频率[MHz] | 标称插入损耗（衰减） |
|---|---|---|
| 线对 | 1 | 0.5 dB/100ft |
电压
| UL额定电压 |
|---|
| 300 V (CM, PLTC) |
机械特性
温度
| UL温度 | 运行 |
|---|---|
| 60°C | -40°C至+60°C |
|
表格说明 |
-40C |
|---|
弯曲半径
| 静态最小值 | 安装最小值 |
|---|---|
| 7.5 in（190 mm） | 7.5英寸 |
|
最大拉伸张力 |
250 lb（110 kg） |
|---|---|
|
线缆毛重 |
233 lbs/1000ft (347 kg/km) |
标准与合规性
|
环境适应性 |
室内、耐晒 |
|---|---|
|
阻燃性/遇火反应 |
UL1685 UL荷载，1202 |
|
NEC/UL合规性 |
第725条，第800条 |
|
CEC / C（UL）合规性 |
CMG HLBCD |
|
欧洲指令合规性 |
欧盟CE标识，欧盟指令2015/863/欧盟（RoHS 2修正案），欧盟指令2011/65/欧盟（RoHS 2），欧盟指令2012/19/EU（WEEE） |
历史
|
更新和修订 |
修订编号：0.74 修订日期：2023年05月05日 |
|---|
信息
|
更新和修订 |
修订编号：0.74 修订日期：2023年05月05日 |
|---|
