3108Z

RS485, 3对#22绞合TC, PE绝缘, OS+TC编织, LSZH-TS护套, CMG, PLTC

...

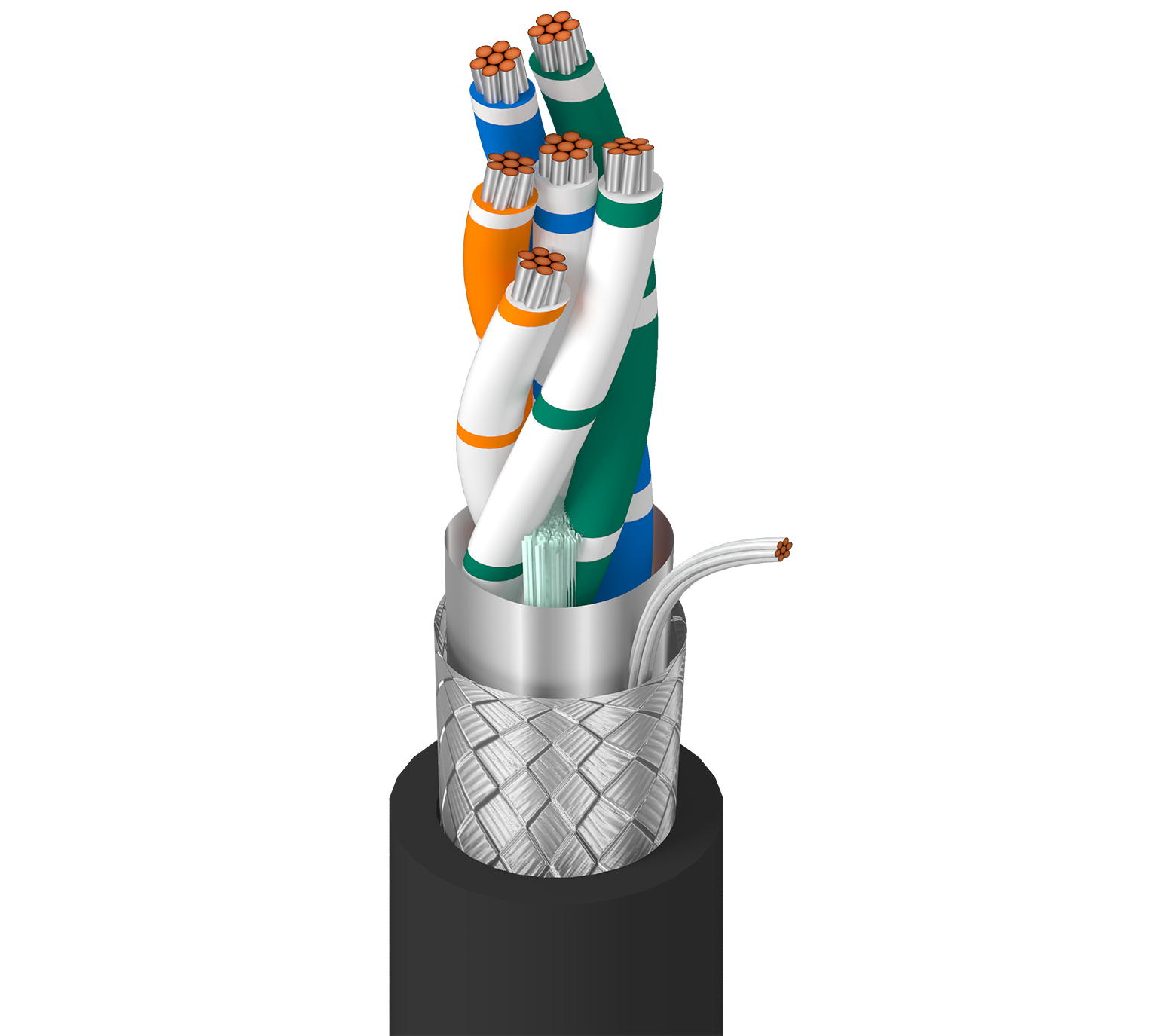

MarineTuff RS-485, 3对22AWG (7x30)镀锡铜, PE绝缘, 整体Beldfoil®+镀锡铜编织 (65%) 屏蔽, LSZH-TS外部护套, CMG, PLTC, ABS (21-2090759-PDA-DUP)
英语
索取报价
分享
获得产品提醒

规格
报告错误
产品概述

适合应用

恶劣环境, IIoT, 工厂或过程自动化, 视频, 音频, 数据通信, 等

构造详情
导体
元件 元件数 尺寸 绞合 材料
线对 3 22AWG 7x30 TC - 镀锡铜
绝缘
元件 材料 标称厚度 色标 备注
线对 PE——聚乙烯（泡沫） 0.023 in（0.58 mm） 白色/蓝条纹和蓝色/白条纹，白色/橙条纹和橙色/白条纹，白色/绿条纹和绿色/白条纹 HDPE
外屏蔽
屏蔽类型 材料 覆盖率 引流线类型
屏蔽胶带 双层结构（铝+聚乙烯） 100% 22 AWG (7x30) TC
编织 镀锡铜（TC） 65%
外层护套
材料 标称厚度 标称直径
LSZH - 低烟无卤（阻燃，热固性） 0.100 in（2.54 mm） 0.468 in（11.9 mm）

线缆外廓直径（标称）

0.468 in（11.9 mm）

电气特性
电气设备
元件 标称特性阻抗 标称传输速度
线对 120 Ohm 78%
高频（标称/典型）
元件
线对
电压
UL额定电压
300 V (CMG, PLTC)
机械特性
温度
UL温度 运行
75°C -20°C至+75°C

最大拉伸张力

93 lb（42 kg）

线缆毛重

110 lbs/1000ft (160 kg/km)

标准与合规性

环境适应性

室内，户外，耐晒，耐油

阻燃性/遇火反应

UL1685 UL荷载

NEC/UL合规性

Article 725, Article 800, CMG, PLTC

CEC / C（UL）合规性

CMG

欧洲指令合规性

欧盟指令2015/863/EU（RoHS 2修正案）、欧盟指令2011/65/EU（RoHS 2）、欧盟指令2012/19/EU（WEEE）

APAC合规性

中国RoHS II（GB/T26572-2011）

历史

更新和修订

修订编号：0.216 修订日期：2023年12月22日

显示所有规格
隐藏规格说明
零件编号
货号 颜色 UPC
3108Z 0105000 黑色 612825141792
