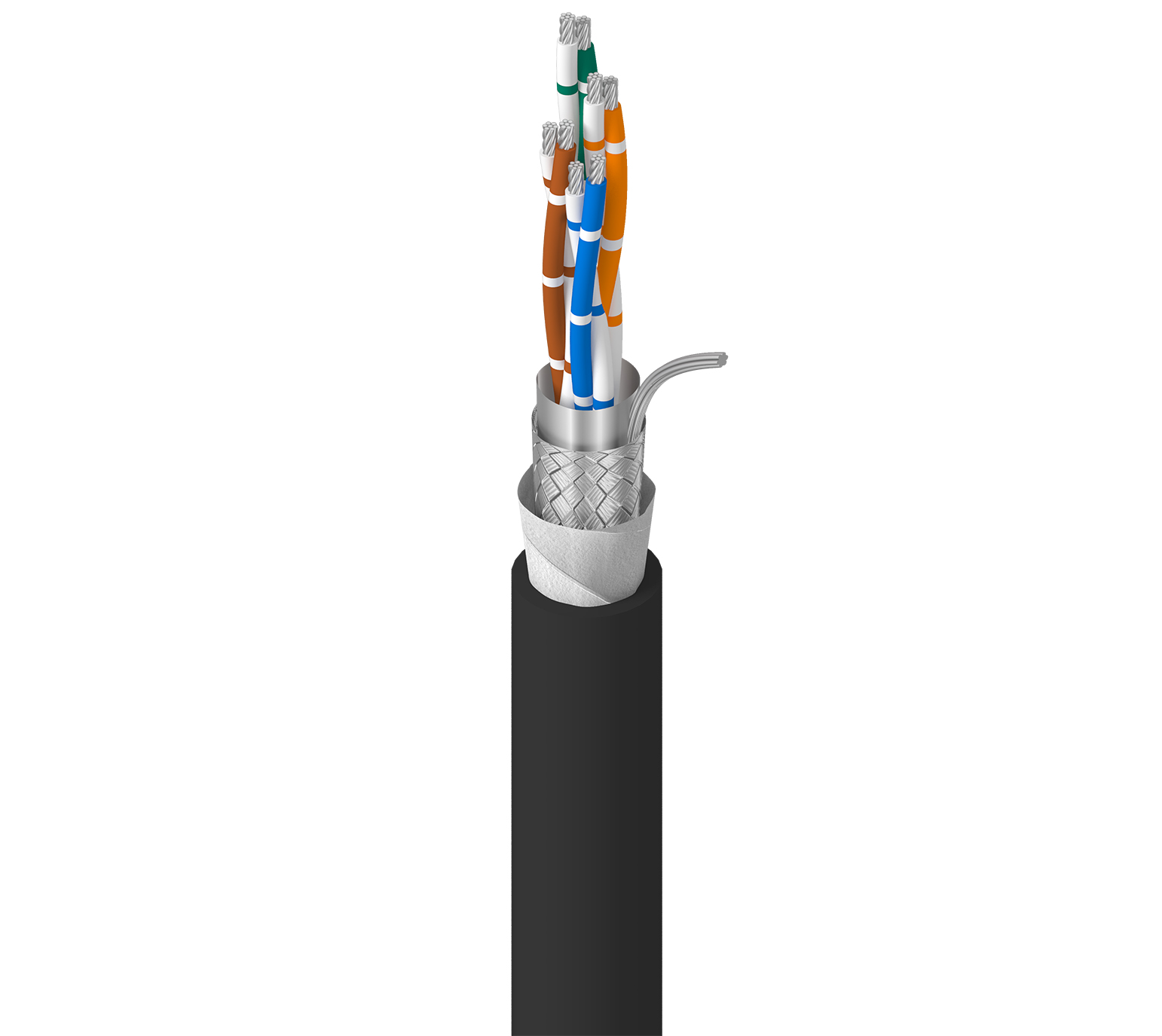

3109DB

RS-485, 4对, 22AWG, TC绞线, PE绝缘, OS+TC编织, CPE护套, CM, PLTC, 耐晒, Dir Bur, 耐油

...
RS-485, 120 Ohm, 4对22AWG (7x30) 镀锡铜 Datalene®绝缘, 通体箔带 + 65%镀锡铜编织, CPE护套, CM, PLTC, 耐晒, 直埋, 耐油
英语
索取报价
分享
获得产品提醒

规格
报告错误
产品概述

适合应用

直埋, 串行通信(RS-485标准)，包括PLC, VFD, HMI, 电机, RTU, SCADA, 等（在长距离嘈杂环境中）, 户外如太阳能, 照明, 等

构造详情
导体
元件 元件数 尺寸 绞合 材料
线对 4 22AWG 7x30 TC - 镀锡铜
绝缘
元件 材料 标称厚度 标称绝缘直径 色标 备注
线对 PE——聚乙烯（泡沫） 0.023 in（0.58 mm） 0.075 in（1.9 mm） 白色/蓝条纹和蓝色/白条纹，白色/橙条纹和橙色/白条纹，白色/绿条纹和绿色/白条纹，白色/棕条纹和棕色/白条纹 HDPE
外屏蔽
屏蔽类型 材料 覆盖率 引流线类型
屏蔽胶带 双层结构（铝+聚乙烯） 100% 22 AWG (7x30) TC
编织 镀锡铜（TC） 65%

隔水

隔水胶带

外层护套
材料 标称厚度 标称直径
CPE——氯化聚乙烯 0.053 in（1.3 mm） 0.481 in（12.2 mm）

线缆外廓直径（标称）

0.481 in（12.2 mm）

电气特性
电气设备
元件 标称导体DCR 导体到导体标称电容 导体到其他（导体+屏蔽）标称电容 标称特性阻抗 标称传输速度 最大电流
线对 14.7 Ohm/1000ft 11 pF/ft (36 pF/m) 20.9 pF/ft 120 Ohm 78% 25ºC条件下每根导体2.7Amp

标称外屏蔽DCR

2.95 Ohm/1000ft (9.68 Ohm/km)

高频（标称/典型）
元件 频率[MHz] 标称插入损耗（衰减）
线对 1 0.5 dB/100ft
电压
UL额定电压
300 V (CM, PLTC)
机械特性
温度
UL温度 运行
60°C -20°C至+60°C
弯曲半径
静态最小值 安装最小值
4.8 in（120 mm） 4.8 in（120 mm）

最大拉伸张力

80 lb（36 kg）

线缆毛重

86 lb/1000ft

标准与合规性

环境适应性

室内，户外，耐晒，耐油

阻燃性/遇火反应

UL 1685 UL荷载，FT1，IEC 60332-1-2

NEC/UL合规性

第725条，第800条，CM，PLTC

CEC / C（UL）合规性

CM

欧洲指令合规性

欧盟CE标识，欧盟指令2015/863/欧盟（RoHS 2修正案），欧盟指令2011/65/欧盟（RoHS 2），欧盟指令2012/19/EU（WEEE）

APAC合规性

中国RoHS II（GB/T26572-2011）

产品说明

备注

耐油性：通过Oil Res I & II Per UL1277, 表 10.17

历史

更新和修订

修订编号：0.208 修订日期：2024年05月31日
