产品编号: 50031LS

RS485 FR，1P 16AWG Str TC，MGT，XLPE Ins，OS+TC Brd，LSZH 内 Jkt，SWA，LSZH 外 Jkt，IEC60331-23，ABS 认证

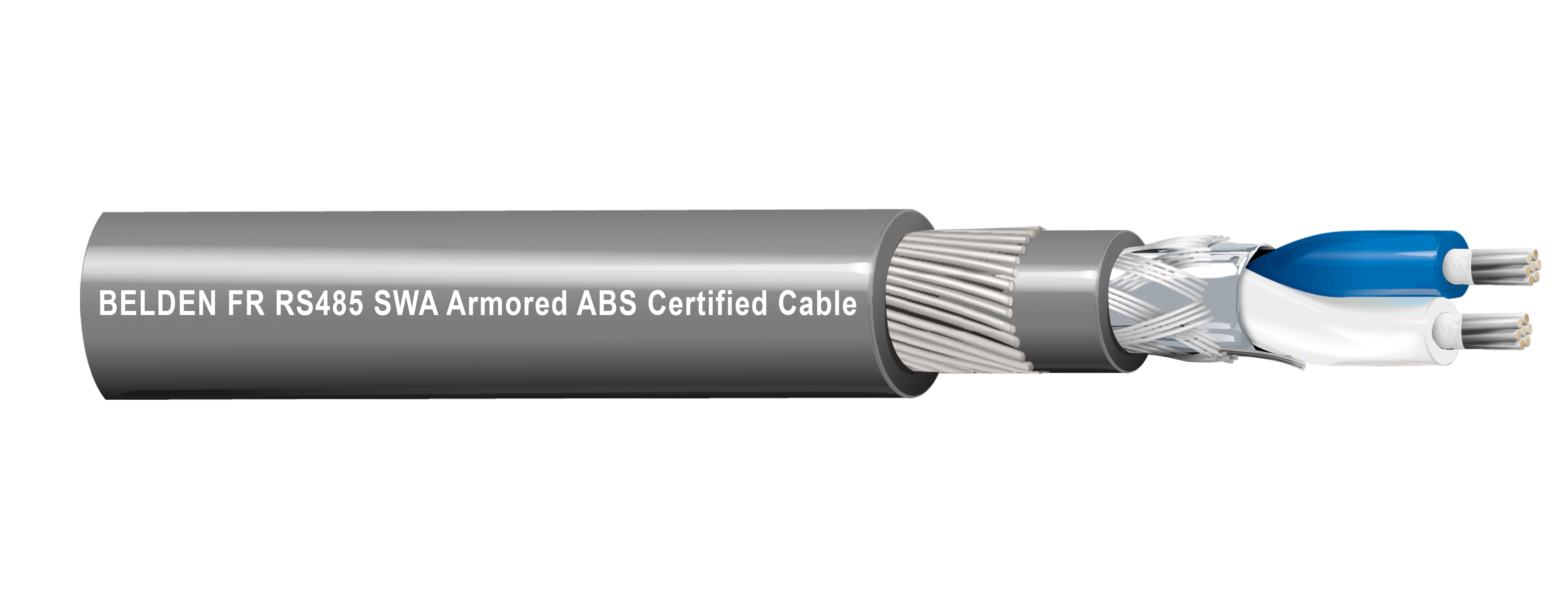

RS-485 防火，1PR x 16AWG 多股镀锡铜线，云母玻璃带，电子束交联聚乙烯绝缘，整体箔加镀锡铜编织屏蔽，低烟零卤内护套，钢丝铠装，低烟零卤外护套，IEC60331-23 防火等级，ABS 认证

  • 上架时间:
    全球
  • 状态:
    有源
50031LS
  • 50031LS
1 的 1

规格

Expand All

适合应用

专为使用 RS 232/422/485、CANBUS、MODBUS 通信协议的应用而设计。电缆应用包括运动导向机器、机器控制网络、温度控制器、控制面板、机器切削工具、辅助设备、SCADA 通信等。这些电缆用于楼宇自动化、海上、石油 & 天然气和铁路应用中的紧急疏散/关闭系统，并符合 IEC 60332-3-22 A 类阻燃标准。

导体

Size Stranding Material
16 AWG Stranded TC - Tinned Copper

绝缘

Material Color Code Notes
Mica Glass Tape
XLPE White & Blue *XLPE (Electron-Beam Cross Linked Polyethylene)

外屏蔽

Shield Type Material Drainwire Type
Tape Bi-Laminate (Alum+Poly)
Braid Tinned Copper (TC) 19 AWG (7x27) TC

内护套

Material
LSZH - Low Smoke Zero Halogen (Flame Retardant)

铠装

Armor Type & Material
SWA - Steel Wire Armor

外层护套

Material
LSZH - Low Smoke Zero Halogen (Flame Retardant)

线缆外廓直径（标称）

17.1 毫米（0.673 英寸）

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedence Nom. Delay Nom. Inductance Min. Insulation Resistance
14.6 Ohm/km (4.45 Ohm/1000ft) 46 pF/m (14 pF/ft) 82 pF/m (25 pF/ft) 120 Ohm 5.2 ns/m 1 µH/m (0.30 µH/ft) 3,670

高频表（标称/典型）注释

名义值电感与电阻 比 (L/R)：25 µH/Ω

电压

Voltage Rating Breakdown Voltage
300 V 1.5 kVac / 5 min

额定电压表注释

水中电压测试：450Vac X 4 小时

温度

Operating
-40°C To +90°C

温度表注意事项

绝缘电阻≥ 3670 MΩ*km

线缆毛重

512 千克/公里（344 磅/1000 英尺）

环境适应性

耐晒，抗紫外线，耐油，耐油

阻燃性/遇火反应

IEC 60332-1-2、IEC 60332-3-22

防火

IEC 60331-23-E90

船用合规性

ABS 型式认可证书 20-2029060-PDA

ISO/IEC合规性

IEC 60092-376、IEC 61034-2 - 烟雾密度最小透射率 = 最小 70% 符合 IEC 61034-2

欧洲无卤标准

IEC 60754-1 - 卤素含量 = 最大 0.5%，IEC 60754-2 - 卤素酸性气体含量 - 最大。电导率 = 10 µS/mm，IEC 60754-2 - 卤素酸性气体含量 - 最小。pH = 4.3

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

其他标准合规性

毒性指数 < 5，符合 EN 50305 / NF F63-305 (ITC) 标准

备注

烟雾密度 ASTM D2843 最大 40%

更新和修订

修订编号：0.69 修订日期：09-16-2025

更新和修订

修订编号：0.69 修订日期：09-16-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 EAN码
50031LS-A305 黑色 线盘 305 m 8719605219930
50031LS 010500M 黑色 线盘 500 m
50031LS 0101000M 黑色 线盘 1,000 m
50031LS 060500M 铬黄 线盘 500 m
50031LS 0601000M 铬黄 线盘 1,000 m
