产品编号: 7202A

MachFlex™、3 Pr #24 Str BC、PO Ins、OS+TC Brd、PVC Jkt、CM

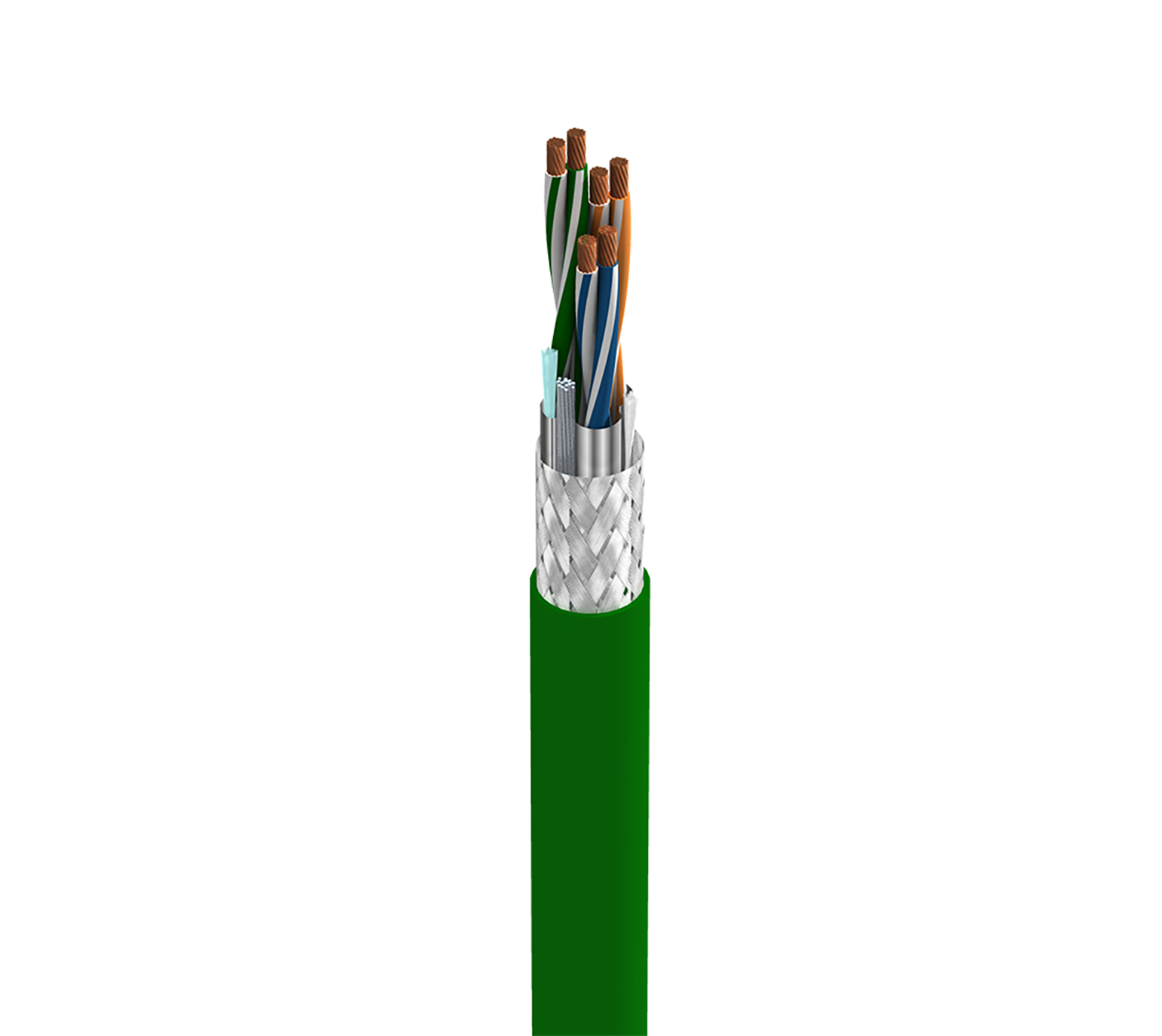

MachFlex™ 高柔性线缆，3 对 24AWG (41x40) 裸铜线，PO 绝缘，Beldfoil®+ 镀锡铜编织 (85%) 整体屏蔽，PVC 外护套，CM

  • 上架时间:
    全球
  • 状态:
    有源
7202A
  • 7202A
1 的 1

规格

Expand All

适合应用

灵活数据，RS232，RS485

导体

Element No. of Elements Size Stranding Material
Pair(s) 3 24 AWG 41x40 BC - Bare Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PE - Polyethylene (Foam) 0.0115 in (0.292 mm) 0.0555 in (1.41 mm) White & Blue, White & Orange, White & Green

外屏蔽

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (41x40) TC
Braid Tinned Copper (TC) 85%

内护套

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.0275 in (0.699 mm) 0.275 in (6.99 mm)

外层护套

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.045 in (1.1 mm) 0.336 in Yes

线缆外廓直径（标称）

0.336

电气设备

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
28.8 Ohm/1000ft 15 pF/ft (49 pF/m) 27 pF/ft (89 pF/m) 53 Ohm 72% 12.6 Amps per Conductor at 30ºC

标称外屏蔽 DCR@Cond DCR1-cnv

2.57 欧姆/1000 英尺（8.43 欧姆/公里）

电压

UL Voltage Rating
300 V

温度

UL Temperature Operating
60°C -20°C to +60°C

弯曲半径

Stationary Min. Installation Min.
3.36 in (85.3 mm) 3.36 in

最大拉伸张力

83 lb (38 kg)

线缆毛重

60 磅/1000 英尺

环境适应性

室内/室外，室内，室外，耐油

阻燃性/遇火反应

UL1685 UL荷载

NEC/UL合规性

Article 800, CM

CEC / C（UL）合规性

CM

欧洲指令合规性

欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

其他标准合规性

RS Type: 232/485

备注

100万次挠曲循环（基于采用C型线缆导轨的正确安装技术）。

更新和修订

修订编号：0.404 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.404 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
7202A X4P500 Green X4P 线盘 500 ft 612825182726 C
7202A X4P1000 Green X4P 线盘 1,000 ft 612825182719 C
