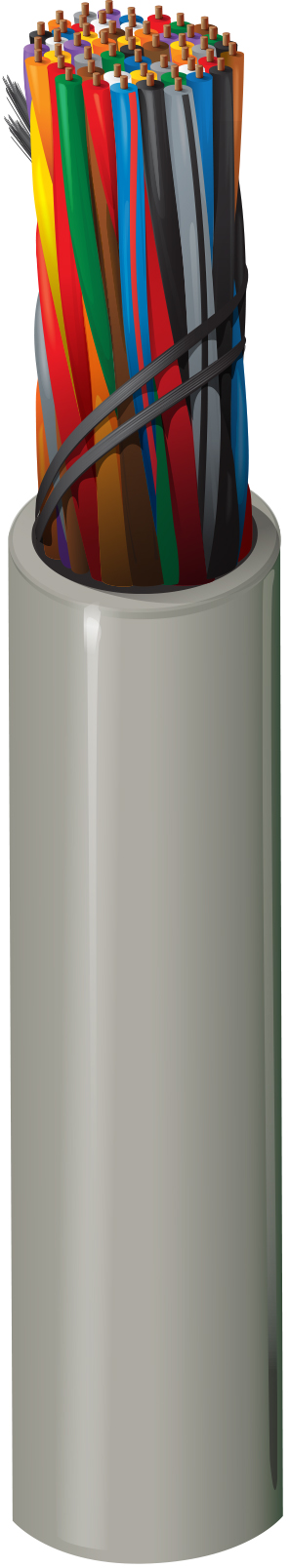

产品编号: 1232A1

CAT3 水平，25pr，UTP，PVC Jkt，CMR

CAT3（16MHz），25 对，U/UTP- 非屏蔽，Riser-CMR，楼宇主干线电缆，24 AWG 实心裸铜导体，半刚性 PVC 绝缘，PVC 护套

  • 上架时间:
    全球
  • 状态:
    停止
1232A1
5 的 5

规格

Expand All

适合应用

802.3 10BaseT、100BaseT4

生命周期

已停产 - 产品不再生产

导体

Size Stranding Material No. of Pairs
24 Solid BC - Bare Copper 25

绝缘

Material Color Code
PO - Polyolefin White/Blue Stripe & Blue/White Stripe, White/Orange Stripe & Orange/White Stripe, White/Green Stripe & Green/White Stripe, White/Brown Stripe & Brown/White Stripe, White/Gray Stripe & Gray/White Stripe, Red/Blue Stripe & Blue/Red Stripe, Red/Orange Stripe & Orange/Red Stripe, Red/Green Stripe & Green/Red Stripe, Red/Brown Stripe & Brown/Red Stripe, Red/Gray Stripe & Gray/Red Stripe, Black/Blue Stripe & Blue/Black Stripe, Black/Orange Stripe & Orange/Black Stripe, Black/Green Stripe & Green/Black Stripe, Black/Brown Stripe & Brown/Black Stripe, Black/Gray Stripe & Gray/Black Stripe, Yellow/Blue Stripe & Blue/Yellow Stripe, Yellow/Orange Stripe & Orange/Yellow Stripe, Yellow/Green Stripe & Green/Yellow Stripe, Yellow/Brown Stripe & Brown/Yellow Stripe, Yellow/Gray Stripe & Gray/Yellow Stripe, Purple/Blue Stripe & Blue/Purple Stripe, Purple/Orange Stripe & Orange/Purple Stripe, Purple/Green Stripe & Green/Purple Stripe, Purple/Brown Stripe & Brown/Purple Stripe, Purple/Gray Stripe & Gray/Purple Stripe

外层护套

Material Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.399 in (10.1 mm) No

电气设备

Max. Conductor DCR Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft) 330 pF/100m

延迟

Frequency Max. Delay Nom. Velocity of Prop.
16 MHz 543 ns/100m 70%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) [dB/100m] Min. PSNEXT [dB] Min. SRL (Structural Return Loss) [dB] Max./Min. Fitted Impedance
1 2.6 41.0 12.0 100 ± 15 Ohm
4 5.6 32.0 12.0 100 ± 15 Ohm
8 8.5 27.0 12.0 100 ± 15 Ohm
10 9.7 26.0 12.0 100 ± 15 Ohm
16 13.1 23.0 10.0 100 ± 15 Ohm

电压

UL Voltage Rating
300 V RMS

温度

UL Temperature Operating Installation Storage
60°C -20°C To +60°C 0°C To +50°C -20°C To +60°C

弯曲半径

Stationary Min. Installation Min.
2.25 in (57.2 mm) 2.75 in (69.9 mm)

最大拉伸张力

150 lb (68 kg)

线缆毛重

90 磅/1000 英尺（130 千克/公里）

环境适应性

室内立管

可持续发展

产品镜头……，提供环境产品声明 (EPD)

阻燃性/遇火反应

UL 1666 立管

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

CMR

CEC / C（UL）合规性

CMR

IEEE合规性

802.3 10BaseT、100BaseT4

数据类别

第 3 类

TIA/EIA合规

ANSI/TIA-568-C.2 第 3 类

第三方性能验证

第 3 类

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2017-07-10

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。 打印包括降序镜头标记。

更新和修订

修订号：0.501 修订日期：05-08-2026

脚注

C——采用木线盘收线。

更新和修订

修订号：0.501 修订日期：05-08-2026

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
1232A1 0081000 灰色 线盘 1,000 ft 612825109648 C
