产品编号: 1585A

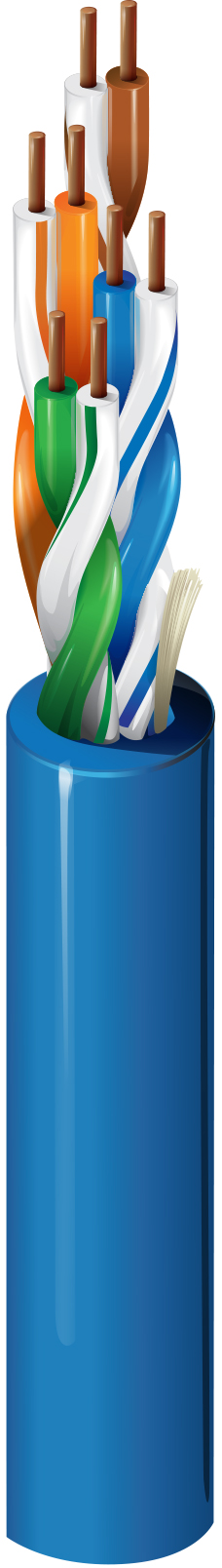

5e 类电缆，4 对，U/UTP，CMP

5e 类房屋水平电缆 (200MHz)，4 对，24 AWG 实心裸铜导体，U/UTP，Plenum-CMP，Flamarrest® PVC-LS 护套

  • 上架时间:
    全球
  • 状态:
    有源
1585A
  • 1585A
1 的 1

规格

Expand All

适合应用

场所水平电缆、以太网 1000BASE-T、以太网 100BASE-TX、以太网 10BASE-T、PoE++、PoE+、PoE

专利

本产品拥有一项或多项适用专利。 有关专利的更多信息，请访问 https://www.belden.com/patents。

导体

Size Stranding Material No. of Pairs
24 AWG Solid BC - Bare Copper 4

绝缘

Material Color Code
PO+FEP - Polyolefin + Fluorinated Ethylene Propylene White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

外层护套

Material Material Trade Name Nom. Diameter Ripcord
PVC - Polyvinyl Chloride Flamarrest® 0.190 in (4.83 mm) Yes

线缆外廓直径（标称）

0.190 in (4.83 mm)

电气设备

Max. Conductor DCR Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft) 330 pF/100m

延迟

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
100 MHz 537.6 ns/100m 45 ns/100m 72%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm]
1 2.0 dB/100m 65.3 62.3 63.3 60.3 63.8 60.8 20.0 100 ± 15 100 ± 15
4 4.1 dB/100m 56.3 53.3 52.2 49.2 51.8 48.8 23.0 100 ± 15 100 ± 15
8 5.8 dB/100m 51.8 48.8 46.0 43.0 45.7 42.7 24.5 100 ± 15 100 ± 15
10 6.5 dB/100m 50.3 47.3 43.8 40.8 43.8 40.8 25.0 100 ± 15 100 ± 15
16 8.2 dB/100m 47.2 44.2 39.0 36.0 39.7 36.7 25.0 100 ± 15 100 ± 15
20 9.3 dB/100m 45.8 42.8 36.5 33.5 37.8 34.8 25.0 100 ± 15 100 ± 15
25 10.4 dB/100m 44.3 41.3 33.9 30.9 35.8 32.8 24.3 100 ± 15 100 ± 15
31.25 11.7 dB/100m 42.9 39.9 31.2 28.2 33.9 30.9 23.6 100 ± 15 100 ± 15
62.5 17.0 dB/100m 38.4 35.4 21.4 18.4 27.9 24.9 21.5 100 ± 15 100 ± 15
100 22.0 dB/100m 35.3 32.3 13.3 10.3 23.8 20.8 20.1 100 ± 15 100 ± 15
155 28.1 dB/100m 32.4 29.4 4.4 1.4 20.0 17.0 18.8
200 32.4 dB/100m 30.8 27.8 4.0 1.0 17.8 14.8 18.0

电压

UL Voltage Rating
300 V (CMP)

温度

UL Temperature Operating Installation Storage
75°C -20°C To +75°C 0°C To +50°C -20°C To +75°C

弯曲半径

Stationary Min. Installation Min.
1.0 in (25 mm) 2.0 in (51 mm)

最大拉伸张力

25 lb (11 kg)

线缆毛重

21 磅/1000 英尺

环境适应性

室内静压室

可持续发展

产品镜头……，提供环境产品声明 (EPD)

阻燃性/遇火反应

NFPA 262、UL 910（静压）、FT6、IEC 60332-1-2

CPR合规性

CPR Euroclass: Eca; CPR UKCA类别：Eca

NEC/UL合规性

《民事诉讼法》第 800 条

CEC / C（UL）合规性

CMP

ICEA合规性

S-90-661

IEEE合规性

IEEE 802.3bt 类型 1、类型 2、类型 3

NEMA合规性

NEMA WC-63.1

数据类别

5e 类

TIA/EIA合规

ANSI/TIA-568.2-D 5e 类

第三方性能验证

5e 类

ISO/IEC合规性

ISO/IEC 11801-1、IEC 61156-5

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

非静压室编号

1583A

备注

电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。 100 MHz 以上的值仅供工程信息使用。 打印包括从最大长度到 0 的降序镜头标记。

更新和修订

修订编号：0.659 修订日期：09-07-2025

脚注

C——采用木线盘收线。

更新和修订

修订编号：0.659 修订日期：09-07-2025

脚注

C——采用木线盘收线。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
1585A 010500 黑色 线盘 500 ft 612825118404
1585A 0101000 黑色 线盘 1,000 ft 612825118398 C
1585A 010U1000 黑色 非盘绕式 1,000 ft 612825118381
1585A D151000 蓝色 线盘 1,000 ft 612825118244 C
1585A D15U1000 蓝色 非盘绕式 1,000 ft 612825118237
1585A D153000 蓝色 线盘 3,000 ft 612825118251 C
1585A 0081000 灰色 线盘 1,000 ft 612825118350 C
1585A 008U1000 灰色 非盘绕式 1,000 ft 612825118343
1585A 0051000 绿色 线盘 1,000 ft 612825118336 C
1585A 005U1000 绿色 非盘绕式 1,000 ft 612825118329
1585A 8771000 自然色 线盘 1,000 ft 612825118442 C
1585A 877U1000 自然色 非盘绕式 1,000 ft 612825118435
1585A 0031000 橙色 线盘 1,000 ft 612825118299 C
1585A 003U1000 橙色 非盘绕式 1,000 ft 612825118282
1585A 0121000 粉色 线盘 1,000 ft 612825118428 C
1585A 012U1000 粉色 非盘绕式 1,000 ft 612825118411
1585A 0021000 红色 线盘 1,000 ft 612825118275 C
1585A 002U1000 红色 非盘绕式 1,000 ft 612825118268
1585A 0091000 白色 线盘 1,000 ft 612825118374 C
1585A 009U1000 白色 非盘绕式 1,000 ft 612825118367
1585A 0041000 黄色 线盘 1,000 ft 612825118312 C
1585A 004U1000 黄色 非盘绕式 1,000 ft 612825118305
