Product Number: 1594A

5e 类室内/室外电缆，4 对，U/UTP，CMR/CMX

5e 类房屋水平电缆 (200MHz)，室内/室外，4 对，24 AWG 实心裸铜导体，U/UTP，立管 -CMR/CMX 室外，抗紫外线 PVC 护套

  • Availability:
    全球
  • Status:
    Active

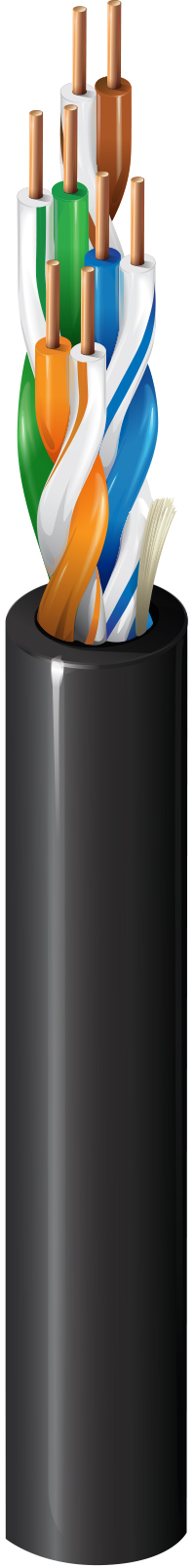

1594A
  • 1594A
1 of 1

规格

Expand All

适合应用

室内/室外、场所水平电缆、以太网 1000BASE-T、PoE++、PoE+、PoE

导体

Size Stranding Material No. of Pairs
24 AWG Solid BC - Bare Copper 4

绝缘

Material Color Code
PO - Polyolefin White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

外层护套

Material Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.220 in (5.59 mm) Yes

线缆外廓直径（标称）

0.220 in (5.59 mm)

电气设备

Max. Conductor DCR Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft) 330 pF/100m

延迟

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
100 MHz 537.6 ns/100m 45 ns/100m 68%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm]
1 2.0 dB/100m 65.3 62.3 63.3 60.3 63.8 60.8 20.0 100 ± 15 100 ± 15
4 4.1 dB/100m 56.3 53.3 52.2 49.2 51.7 48.7 23.0 100 ± 15 100 ± 15
8 5.8 dB/100m 51.8 48.8 46.0 43.0 45.7 42.7 24.5 100 ± 15 100 ± 15
10 6.5 dB/100m 50.3 47.3 43.8 40.8 43.8 40.8 25.0 100 ± 15 100 ± 15
16 8.2 dB/100m 47.3 44.2 39.0 36.0 39.7 36.7 25.0 100 ± 15 100 ± 15
20 9.3 dB/100m 45.8 42.8 36.5 33.5 37.7 34.7 25.0 100 ± 15 100 ± 15
25 10.4 dB/100m 44.3 41.3 33.9 30.9 35.8 32.8 24.3 100 ± 15 100 ± 15
31.25 11.7 dB/100m 42.9 39.9 31.2 28.2 33.9 30.9 23.6 100 ± 15 100 ± 15
62.5 17.0 dB/100m 38.4 35.4 21.4 18.4 27.8 24.8 21.5 100 ± 15 100 ± 15
100 22.0 dB/100m 35.3 32.3 13.3 10.3 23.8 20.8 20.1 100 ± 15 100 ± 15
155 28.1 dB/100m 32.5 29.4 4.4 1.4 19.9 16.9 15.8 100 ± 25 100 ± 15
200 32.4 dB/100m 30.8 27.8 17.7 14.7 15.0 100 ± 25 100 ± 15

电压

UL Voltage Rating
300 V (CMR), 300 V (CMX-Outdoor)

温度

UL Temperature Operating Installation Storage
90°C -40°C To +75°C -25°C To +75°C -40°C To +75°C

弯曲半径

Stationary Min. Installation Min.
1.0 in (25 mm) 2.25 in (57.2 mm)

最大拉伸张力

25 lb (11 kg)

线缆毛重

23 磅/1000 英尺

环境适应性

室内/室外、室内、室外、耐晒、架空-承力吊索支撑

可持续发展

产品镜头……，提供环境产品声明 (EPD)

阻燃性/遇火反应

UL 1666 立管，FT4，IEC 60332-1-2

CPR合规性

CPR Euroclass: Eca; CPR UKCA类别：Eca

NEC/UL合规性

第 800 条、CMR、CMX- 户外

CEC / C（UL）合规性

CMX-室外

ICEA合规性

S-90-661, S-56-434, S-99-689, S-100-685

IEEE合规性

IEEE 802.3bt 类型 1、类型 2、类型 3

NEMA合规性

NEMA WC-63.1

数据类别

5e 类

TIA/EIA合规

ANSI/TIA-568.2-D 5e 类

第三方性能验证

5e 类

ISO/IEC合规性

ISO/IEC 11801-1、IEC 61156-5

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

静压室编号

1585A

非静压室编号

1583A

备注

电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。 打印包括从最大到 0 的降序英尺数/米数标记。

更新和修订

修订编号：0.554 修订日期：09-07-2025

更新和修订

修订编号：0.554 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC
1594A 008U1000 灰色 非盘绕式 1,000 ft 612825118756
1594A 1GFU1000 象牙色 非盘绕式 1,000 ft 612825118770
1594A 009U1000 白色 非盘绕式 1,000 ft 612825118763
