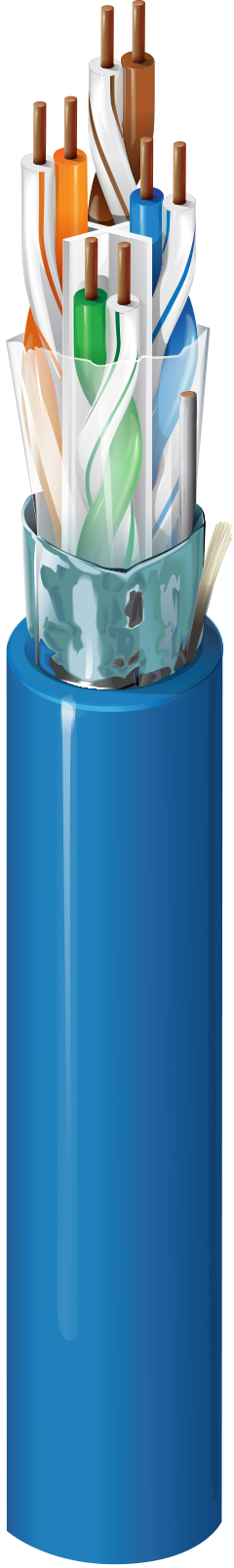

产品编号: 2412F
6+ 类增强型电缆，4 对，F/UTP，CMR
6+ 类增强型水平电缆 (350MHz)，4 对，23 AWG 实心裸铜导体，F/UTP - 箔屏蔽，立管 -CMR，PVC 护套
-
上架时间:
全球
-
状态:
有源
- 规格
- 零件编号
- 资源
规格
产品概述
|
适合应用 |
场所水平电缆、以太网 1000BASE-T、以太网 100BASE-TX、以太网 10BASE-T、监控、PoE++、以太网供电+、PoE、嘈杂环境 |
|---|---|
|
专利 |
本产品拥有一项或多项适用专利。 有关专利的更多信息，请访问 https://www.belden.com/patents。 |
构造详情
导体
| Size | Stranding | Material | No. of Pairs |
|---|---|---|---|
| 23 AWG | Solid | BC - Bare Copper | 4 |
绝缘
| Material | Color Code |
|---|---|
| PO+FEP - Polyolefin + Fluorinated Ethylene Propylene | White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown |
外屏蔽
| Shield Type | Material | Coverage | Drainwire Type |
|---|---|---|---|
| Tape | Polyester + Bi-Laminate (Alum+Poly) | 100% | 24 AWG (Solid) TC |
外层护套
| Separator | Material | Nom. Diameter | Ripcord |
|---|---|---|---|
| Center Member (Patented X-Spline®) | PVC - Polyvinyl Chloride | 0.290 in (7.37 mm) | No |
|
线缆外廓直径（标称） |
0.290 in (7.37 mm) |
|---|
电气特性
电气设备
| Max. Conductor DCR | Max. Capacitance Unbalance |
|---|---|
| 93.8 Ohm/km (28.6 Ohm/1000ft) | 330 pF/100m |
延迟
| Frequency | Max. Delay | Max. Delay Skew | Nom. Velocity of Prop. |
|---|---|---|---|
| 100 MHz | 537.6 ns/100m | 45 ns/100m | 68% |
高频
| Frequency [MHz] | Max. Insertion Loss (Attenuation) | Min. NEXT [dB] | Min. PSNEXT [dB] | Min. ACR [dB] | Min. PSACR [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Return Loss) [dB] | Max./Min. Input Impedance (unFitted) [Ohm] | Max./Min. Fitted Impedance [Ohm] | Min. TCL [dB] | Min. ELTCTL [dB] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.772 | 1.8 dB/100m | 77.0 | 77.0 | 75.2 | 76.2 | 73.0 | 70.0 | 19.4 | 100 +/- 15 | 100 ± 15 | 40.0 | 37.2 |
| 1 | 2.0 dB/100m | 75.3 | 75.3 | 73.3 | 74.3 | 70.8 | 67.8 | 20.0 | 100 +/- 15 | 100 ± 15 | 40.0 | 35.0 |
| 4 | 3.7 dB/100m | 66.3 | 66.3 | 62.6 | 63.6 | 58.8 | 55.8 | 23.0 | 100 +/- 15 | 100 ± 15 | 40.0 | 23.0 |
| 8 | 5.2 dB/100m | 61.8 | 61.8 | 56.6 | 57.6 | 52.7 | 49.7 | 24.5 | 100 +/- 15 | 100 ± 15 | 40.0 | 16.9 |
| 10 | 5.8 dB/100m | 60.3 | 60.3 | 54.5 | 55.5 | 50.8 | 47.8 | 25.0 | 100 +/- 15 | 100 ± 15 | 40.0 | 15.0 |
| 16 | 7.4 dB/100m | 57.2 | 57.2 | 49.9 | 50.9 | 46.7 | 43.7 | 25.0 | 100 +/- 15 | 100 ± 15 | 38.0 | 10.9 |
| 20 | 8.3 dB/100m | 55.8 | 55.8 | 47.5 | 48.5 | 44.8 | 41.8 | 25.0 | 100 +/- 15 | 100 ± 15 | 37.0 | 9.0 |
| 25 | 9.3 dB/100m | 54.3 | 54.3 | 45.1 | 46.1 | 42.8 | 39.8 | 24.3 | 100 +/- 15 | 100 ± 15 | 36.0 | 7.0 |
| 31.25 | 10.4 dB/100m | 52.9 | 52.9 | 42.5 | 43.5 | 40.9 | 37.9 | 23.6 | 100 +/- 15 | 100 ± 15 | 35.1 | 5.1 |
| 62.5 | 15.0 dB/100m | 48.4 | 48.4 | 33.4 | 34.4 | 34.9 | 31.9 | 21.5 | 100 +/- 15 | 100 ± 15 | 32.0 | |
| 100 | 19.3 dB/100m | 45.3 | 45.3 | 26.0 | 27.0 | 30.8 | 27.8 | 20.1 | 100 +/- 15 | 100 ± 15 | 30.0 | |
| 155 | 24.6 dB/100m | 42.4 | 42.4 | 17.9 | 18.9 | 27.0 | 24.0 | 19.5 | 100 +/- 22 | 100 ± 15 | 28.1 | |
| 200 | 28.3 dB/100m | 40.8 | 40.8 | 12.5 | 13.5 | 24.8 | 21.8 | 18.7 | 100 +/- 22 | 100 ± 15 | 27.0 | |
| 250 | 32.1 dB/100m | 39.3 | 39.3 | 7.2 | 8.2 | 22.8 | 19.8 | 18.0 | 100 +/- 32 | 100 ± 15 | 26.0 | |
| 300 | 35.6 dB/100m | 38.1 | 36.1 | 2.5 | 1.5 | 21.3 | 18.3 | 17.5 | 100 +/- 32 | 100 ± 15 | 25.2 | |
| 350 | 38.9 dB/100m | 37.1 | 35.1 | 19.9 | 16.9 | 17.0 | 100 +/- 32 | 100 ± 15 | 24.6 | |||
| 400 | 42.0 dB/100m | 36.3 | 34.3 | 18.8 | 15.8 | 16.6 | 100 +/- 32 | 100 ± 15 | 24.0 | |||
| 450 | 45.0 dB/100m | 35.5 | 33.5 | 17.7 | 14.7 | 16.2 | 100 +/- 32 | 100 ± 15 | 23.5 | |||
| 500 | 47.9 dB/100m | 34.8 | 32.8 | 16.8 | 13.8 | 15.9 | 100 +/- 32 | 23.0 | ||||
| 550 | 50.6 dB/100m | 34.2 | 32.2 | 16.0 | 13.0 | 15.6 | 100 +/- 32 | 22.6 |
电压
| UL Voltage Rating |
|---|
| 300 V (CMR) |
机械特性
温度
| UL Temperature | Operating | Installation | Storage |
|---|---|---|---|
| 75°C | -20°C To +75°C | 0°C To +50°C | -20°C To +75°C |
弯曲半径
| Stationary Min. | Installation Min. |
|---|---|
| 1.0 in (25 mm) | 2.25 in (57.2 mm) |
|
最大拉伸张力 |
25 lb (11 kg) |
|---|---|
|
线缆毛重 |
41 磅/1000 英尺 |
标准与合规性
|
环境适应性 |
室内立管 |
|---|---|
|
可持续发展 |
产品镜头……，提供环境产品声明 (EPD) |
|
阻燃性/遇火反应 |
UL 1666 立管，FT4，IEC 60332-1-2 |
|
CPR合规性 |
CPR Euroclass: Eca; CPR UKCA类别：Eca |
|
NEC/UL合规性 |
《公路运输条例》第 800 条 |
|
CEC / C（UL）合规性 |
CMR |
|
ICEA合规性 |
S-116-732 |
|
IEEE合规性 |
IEEE 802.3bt 类型 1、类型 2、类型 3、类型 4 |
|
NEMA合规性 |
ANSI/NEMA WC-66 |
|
数据类别 |
第 6 类 |
|
TIA/EIA合规 |
ANSI/TIA-568.2-D 6 类 |
|
第三方性能验证 |
第 6 类 |
|
ISO/IEC合规性 |
ISO/IEC 11801-1、IEC 61156-5 |
|
欧洲指令合规性 |
欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16 |
|
英国监管合规性 |
UKCA标识 |
|
APAC合规性 |
中国 RoHS II (GB/T 26572-2011) |
|
静压室编号 |
2413F |
产品说明
|
备注 |
电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。 300 MHz 以上的值仅供工程信息使用。 屏蔽层粘合到护套内壁以确保电气稳定性。 打印包括从最大长度到 0 的降序镜头标记。 |
|---|
历史
|
更新和修订 |
修订编号：0.553 修订日期：09-07-2025 |
|---|---|
|
脚注 |
C——采用木线盘收线。 |
信息
|
更新和修订 |
修订编号：0.553 修订日期：09-07-2025 |
|---|---|
|
脚注 |
C——采用木线盘收线。 |
零件编号
| 货号 | 颜色 | 收起类型 | 长度 | UPC | 脚注 |
|---|---|---|---|---|---|
| 2412F 0101000 | 黑色 | 线盘 | 1,000 ft | 612825003809 | |
| 2412F 006A500 | 蓝色 | 盒内线盘 | 500 ft | 612825003731 | C |
| 2412F 0061000 | 蓝色 | 线盘 | 1,000 ft | 612825003748 | |
| 2412F 0081000 | 灰色 | 线盘 | 1,000 ft | 612825003755 | |
| 2412F 0051000 | 绿色 | 线盘 | 1,000 ft | 612825003724 | |
| 2412F 0031000 | 橙色 | 线盘 | 1,000 ft | 612825003700 | |
| 2412F 0021000 | 红色 | 线盘 | 1,000 ft | 612825003694 | |
| 2412F 009A500 | 白色 | 盒内线盘 | 500 ft | 612825003762 | C |
| 2412F 0091000 | 白色 | 线盘 | 1,000 ft | 612825003779 | |
| 2412F 0041000 | 黄色 | 线盘 | 1,000 ft | 612825003717 |
