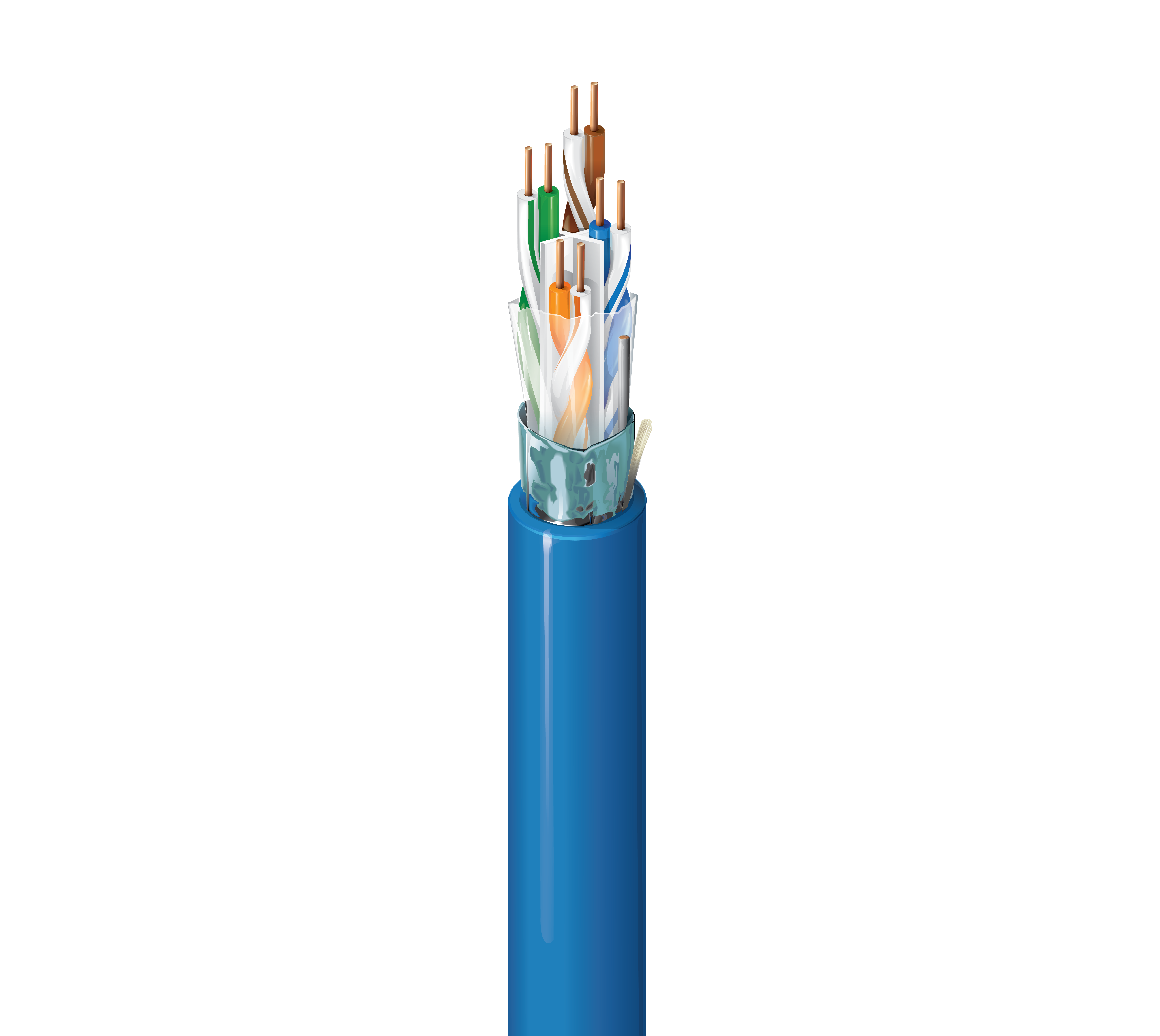

6 类电缆 - 2413F

6+ 类增强型水平电缆 (350MHz)，4 对，23 AWG 实心裸铜导体，F/UTP - 箔屏蔽，Plenum-CMP，Flamarrest® PVC-LS 护套

上架时间:

全球
状态:

有源

报价

规格
零件编号
资源

规格

产品概述

适合应用	场所水平电缆、以太网 1000BASE-T、以太网 100BASE-TX、以太网 10BASE-T、监控、PoE++、以太网供电+、PoE、嘈杂环境
专利	本产品拥有一项或多项适用专利。有关专利的更多信息，请访问 https://www.belden.com/patents。

构造详情

导体

Size	Stranding	Material	No. of Pairs
23 AWG	Solid	BC - Bare Copper	4

绝缘

Material	Color Code
FEP - Fluorinated Ethylene Propylene	White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

外屏蔽

Shield Type	Material	Coverage	Drainwire Type
Tape	Polyester + Bi-Laminate (Alum+Poly)	100%	24 AWG (Solid) TC

外层护套

Separator	Material	Material Trade Name	Nom. Diameter	Ripcord
Center Member (Patented X-Spline®)	PVC - Polyvinyl Chloride	Flamarrest®	0.285 in (7.24 mm)	No

线缆外廓直径（标称）	0.285 in (7.24 mm)

电气特性

电气设备

Max. Conductor DCR	Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft)	330 pF/100m

延迟

Frequency	Max. Delay	Max. Delay Skew	Nom. Velocity of Prop.
100 MHz	537.6 ns/100m	45 ns/100m	72%

高频

Frequency [MHz]	Max. Insertion Loss (Attenuation)	Min. NEXT [dB]	Min. PSNEXT [dB]	Min. ACR [dB]	Min. PSACR [dB]	Min. ACRF (ELFEXT) [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Return Loss) [dB]	Max./Min. Input Impedance (unFitted) [Ohm]	Max./Min. Fitted Impedance [Ohm]	Min. TCL [dB]	Min. ELTCTL [dB]
0.772	1.8 dB/100m	77.0	77.0	75.2	76.2	73.0	70.0	19.4	100 +/- 15	100 ± 15	40.0	37.2
1	2.0 dB/100m	75.3	75.3	73.3	74.3	70.8	67.8	20.0	100 +/- 15	100 ± 15	40.0	35.0
4	3.7 dB/100m	66.3	66.3	62.6	63.6	58.8	55.8	23.0	100 +/- 15	100 ± 15	40.0	23.0
8	5.2 dB/100m	61.8	61.8	56.6	57.6	52.7	49.7	24.5	100 +/- 15	100 ± 15	40.0	16.9
10	5.8 dB/100m	60.3	60.3	54.5	55.5	50.8	47.8	25.0	100 +/- 15	100 ± 15	40.0	15.0
16	7.4 dB/100m	57.2	57.2	49.9	50.9	46.7	43.7	25.0	100 +/- 15	100 ± 15	38.0	10.9
20	8.3 dB/100m	55.8	55.8	47.5	48.5	44.8	41.8	25.0	100 +/- 15	100 ± 15	37.0	9.0
25	9.3 dB/100m	54.3	54.3	45.1	46.1	42.8	39.8	24.3	100 +/- 15	100 ± 15	36.0	7.0
31.25	10.4 dB/100m	52.9	52.9	42.5	43.5	40.9	37.9	23.6	100 +/- 15	100 ± 15	35.1	5.1
62.5	15.0 dB/100m	48.4	48.4	33.4	34.4	34.9	31.9	21.5	100 +/- 15	100 ± 15	32.0
100	19.3 dB/100m	45.3	45.3	26.0	27.0	30.8	27.8	20.1	100 +/- 15	100 ± 15	30.0
155	24.6 dB/100m	42.4	42.4	17.9	18.9	27.0	24.0	19.5	100 +/- 22	100 ± 15	28.1
200	28.3 dB/100m	40.8	40.8	12.5	13.5	24.8	21.8	18.7	100 +/- 22	100 ± 15	27.0
250	32.1 dB/100m	39.3	39.3	7.2	8.2	22.8	19.8	18.0	100 +/- 32	100 ± 15	26.0
300	35.6 dB/100m	38.1	36.1	2.5	1.5	21.3	18.3	17.5	100 +/- 32	100 ± 15	25.2
350	38.9 dB/100m	37.1	35.1			19.9	16.9	17.0	100 +/- 32	100 ± 15	24.6
400	42.0 dB/100m	36.3	34.3			18.8	15.8	16.6	100 +/- 32	100 ± 15	24.0
450	45.0 dB/100m	35.5	33.5			17.7	14.7	16.2	100 +/- 32	100 ± 15	23.5
500	47.9 dB/100m	34.8	32.8			16.8	13.8	15.9	100 +/- 32		23.0
550	50.6 dB/100m	34.2	32.2			16.0	13.0	15.6	100 +/- 32		22.6

电压

UL Voltage Rating
300 V (CMP)

机械特性

温度

UL Temperature	Operating	Installation	Storage
75°C	-20°C To +75°C	0°C To +50°C	-20°C To +75°C

弯曲半径

Stationary Min.	Installation Min.
1.0 in (25 mm)	2.25 in (57.2 mm)

最大拉伸张力	25 lb (11 kg)
线缆毛重	44 磅/1000 英尺

标准与合规性

环境适应性	室内静压室
可持续发展	产品镜头……，提供环境产品声明 (EPD)
阻燃性/遇火反应	NFPA 262、UL 910（静压）、FT6、IEC 60332-1-2
CPR合规性	CPR Euroclass: Eca; CPR UKCA类别：Eca
NEC/UL合规性	《民事诉讼法》第 800 条
CEC / C（UL）合规性	CMP
ICEA合规性	S-116-732
IEEE合规性	IEEE 802.3bt 类型 1、类型 2、类型 3、类型 4
NEMA合规性	ANSI/NEMA WC-66
数据类别	第 6 类
TIA/EIA合规	ANSI/TIA-568.2-D 6 类
第三方性能验证	第 6 类
ISO/IEC合规性	ISO/IEC 11801-1、IEC 61156-5
欧洲指令合规性	欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16
英国监管合规性	UKCA标识
APAC合规性	中国 RoHS II (GB/T 26572-2011)
非静压室编号	2412F

产品说明

备注	电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。 300 MHz 以上的值仅供工程信息使用。屏蔽层粘合到护套内壁以确保电气稳定性。打印包括从最大长度到 0 的降序镜头标记。

历史

更新和修订	修订编号：0.536 修订日期：09-07-2025

信息

更新和修订	修订编号：0.536 修订日期：09-07-2025

Report An Error

零件编号

货号	颜色	收起类型	长度	UPC
2413F 0101000	黑色	线盘	1,000 ft	612825131601
2413F D15A500	蓝色	盒内线盘	500 ft	612825131519
2413F D151000	蓝色	线盘	1,000 ft	612825131526
2413F 0081000	灰色	线盘	1,000 ft	612825131571
2413F 0051000	绿色	线盘	1,000 ft	612825131564
2413F 0031000	橙色	线盘	1,000 ft	612825131540
2413F 0021000	红色	线盘	1,000 ft	612825131533
2413F 009A500	白色	盒内线盘	500 ft	612825131588
2413F 0091000	白色	线盘	1,000 ft	612825131595
2413F 0041000	黄色	线盘	1,000 ft	612825131557
