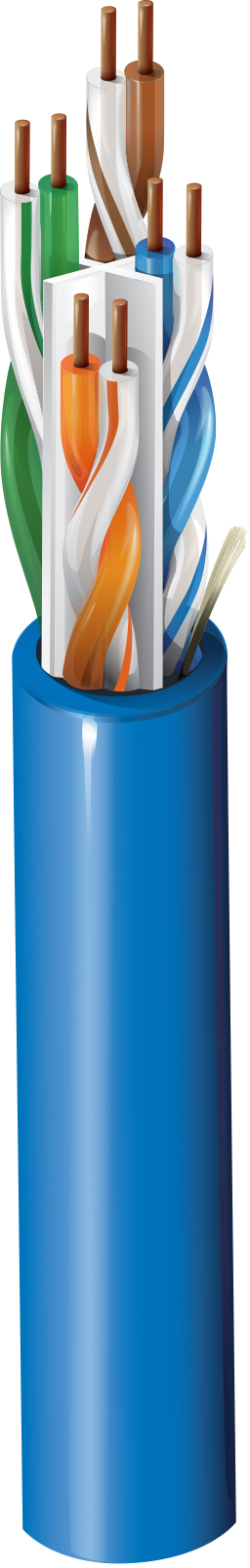

6 类电缆 - 4813

6+ 类增强型水平电缆 (600MHz)，4 对，23 AWG 实心裸铜导体，U/UTP，Plenum-CMP，Flamarrest® PVC-LS 护套

上架时间:

全球
状态:

有源

报价

规格
零件编号
资源

规格

产品概述

适合应用	场所水平电缆、以太网 1000BASE-T、以太网 100BASE-TX、以太网 10BASE-T、PoE++、PoE+、PoE
专利	本产品拥有一项或多项适用专利。有关专利的更多信息，请访问 https://www.belden.com/patents。

构造详情

导体

Size	Stranding	Material	No. of Pairs
23 AWG	Solid	BC - Bare Copper	4

绝缘

Material	Color Code
PO+FEP - Polyolefin + Fluorinated Ethylene Propylene	White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

外层护套

Separator	Material	Material Trade Name	Nom. Diameter	Ripcord
Center Member (Patented X-Spline®)	PVC - Polyvinyl Chloride	Flamarrest®	0.258 in (6.55 mm)	Yes

线缆外廓直径（标称）	0.258 in (6.55 mm)

电气特性

电气设备

Max. Conductor DCR	Max. Capacitance Unbalance
67 Ohm/km (20 Ohm/1000ft)	90 pF/100m

延迟

Frequency	Max. Delay	Max. Delay Skew	Nom. Velocity of Prop.
100 MHz	537.6 ns/100m	45 ns/100m	70%

高频

Frequency [MHz]	Max. Insertion Loss (Attenuation)	Min. NEXT [dB]	Min. PSNEXT [dB]	Min. ACR [dB]	Min. PSACR [dB]	Min. ACRF (ELFEXT) [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Return Loss) [dB]	Max./Min. Input Impedance (unFitted) [Ohm]	Max./Min. Fitted Impedance [Ohm]	Min. TCL [dB]	Min. ELTCTL [dB]
0.772	1.7 dB/100m	83.0	82.0	81.3	80.3	77.0	75.0			102 ± 15	40.0	37.2
1	1.9 dB/100m	81.3	80.3	79.4	78.4	74.8	72.8	20.0	100 ± 15	100 ± 15	40.0	35.0
4	3.5 dB/100m	72.3	71.3	68.8	67.8	62.8	60.8	23.0	100 ± 15	100 ± 15	40.0	23.0
8	4.9 dB/100m	67.8	66.8	62.8	61.8	56.7	54.7	24.5	100 ± 15	100 ± 15	40.0	16.9
10	5.5 dB/100m	66.3	65.3	60.8	59.8	54.8	52.8	25.0	100 ± 15	100 ± 15	40.0	15.0
16	7.0 dB/100m	63.2	62.2	56.3	55.3	50.7	48.7	25.0	100 ± 15	100 ± 15	38.0	10.9
20	7.8 dB/100m	61.8	60.8	54.0	53.0	48.8	46.8	25.0	100 ± 15	100 ± 15	37.0	9.0
25	8.7 dB/100m	60.3	59.3	51.6	50.6	46.8	44.8	25.0	100 ± 15	100 ± 15	36.0	7.0
31.25	9.8 dB/100m	58.9	57.9	49.1	48.1	44.9	42.9	24.3	100 ± 15	100 ± 15	35.1
62.5	14.1 dB/100m	54.4	53.4	40.3	39.3	38.9	36.9	22.2	100 ± 15	100 ± 15	32.0
100	18.0 dB/100m	51.3	50.3	33.3	32.3	34.8	32.8	20.8	100 ± 15	100 ± 15	30.0
155	22.8 dB/100m	48.4	47.4	25.7	24.7	31.0	29.0	19.5	100 ± 22	100 ± 15	28.1
200	26.2 dB/100m	46.8	45.8	20.6	19.6	28.8	26.8	18.7	100 ± 22	100 ± 15	27.0
250	29.6 dB/100m	45.3	44.3	15.8	14.8	26.8	24.8	18.0	100 ± 32	100 ± 15	26.0
300	32.7 dB/100m	44.1	43.1	11.4	10.4	25.3	23.3	17.5	100 ± 32	100 ± 15
350	35.6 dB/100m	43.1	42.1	7.5	6.5	23.9	21.9	17.0	100 ± 32	100 ± 15
400	38.4 dB/100m	42.3	41.3	3.9	2.9	22.8	20.8	16.6	100 ± 32	100 ± 15
450	41.0 dB/100m	41.5	40.5	0.5		21.7	19.7	16.2	100 ± 32	100 ± 15
500	43.6 dB/100m	40.8	39.8			20.8	18.8	15.9	100 ± 32	100 ± 15
550	46.0 dB/100m	40.2	39.2			20.0	18.0	15.6	100 ± 32	100 ± 15
600	48.4 dB/100m	39.6	38.6			19.2	17.2	15.4	100 ± 32	100 ± 15
650	50.6 dB/100m	39.1	36.1			18.5	15.5	15.1
750	55.0 dB/100ft	38.2	35.2			17.3	14.3	14.7
860	59.6 dB/100ft	37.3	34.3			16.1	13.1	14.3

电压

UL Voltage Rating
300 V (CMP), 300 V (CL3P)

机械特性

温度

UL Temperature	Operating	Installation	Storage
90°C	-20°C To +75°C	0°C To +50°C	-20°C To +75°C

弯曲半径

Stationary Min.	Installation Min.
1.0 in (25 mm)	2.75 in (69.9 mm)

最大拉伸张力	25 lb (11 kg)
线缆毛重	33 磅/1000 英尺

标准与合规性

环境适应性	室内静压室
可持续发展	产品镜头……，提供环境产品声明 (EPD)
阻燃性/遇火反应	NFPA 262、UL 910（静压）、FT6、IEC 60332-1-2
CPR合规性	CPR Euroclass: Eca; CPR UKCA类别：Eca
NEC/UL合规性	800 号产品、CMP、CMP-LP（0.6A）、CL3P-LP（0.6A）
CEC / C（UL）合规性	CMP
ICEA合规性	S-116-732
IEEE合规性	IEEE 802.3bt 类型 1、类型 2、类型 3、类型 4
NEMA合规性	ANSI/NEMA WC-66
数据类别	第 6 类
TIA/EIA合规	ANSI/TIA-568.2-D 6 类
第三方性能验证	第 6 类
ISO/IEC合规性	ISO/IEC 11801-1、IEC 61156-5
CENELEC合规性	隔离等级符合 EN50174-2 = a
欧洲指令合规性	欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16
英国监管合规性	UKCA标识
APAC合规性	中国 RoHS II (GB/T 26572-2011)
非静压室编号	4812

产品说明

备注	电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。 600 MHz 以上的值仅供工程信息使用。打印包括从最大到 0 的降序英尺数/米数标记。

历史

更新和修订	修订编号：0.541 修订日期：09-07-2025

信息

更新和修订	修订编号：0.541 修订日期：09-07-2025

Report An Error

零件编号

货号	颜色	收起类型	长度	UPC
4813 0101000	黑色	线盘	1,000 ft	612825153665
4813 0101000	黑色	线盘	1,000 ft	612825153665
4813 0103000	黑色	线盘	3,000 ft	612825153672
4813 0103000	黑色	线盘	3,000 ft	612825153672
4813 D151000	蓝色	线盘	1,000 ft	612825153597
4813 D15A1000	蓝色	盒内线盘	1,000 ft	612825153580
4813 D151000	蓝色	线盘	1,000 ft	612825153597
4813 D15A1000	蓝色	盒内线盘	1,000 ft	612825153580
4813 0081000	灰色	线盘	1,000 ft	612825153627
4813 0081000	灰色	线盘	1,000 ft	612825153627
4813 0051000	绿色	线盘	1,000 ft	612825153610
4813 0051000	绿色	线盘	1,000 ft	612825153610
4813 0091000	白色	线盘	1,000 ft	612825153641
4813 0091000	白色	线盘	1,000 ft	612825153641
4813 009A1000	白色	盒内线盘	1,000 ft	612825153634
4813 009A1000	白色	盒内线盘	1,000 ft	612825153634
4813 0092500	白色	线盘	2,500 ft	612825153658
4813 0092500	白色	线盘	2,500 ft	612825153658
4813 0041000	黄色	线盘	1,000 ft	612825153603
4813 0041000	黄色	线盘	1,000 ft	612825153603
