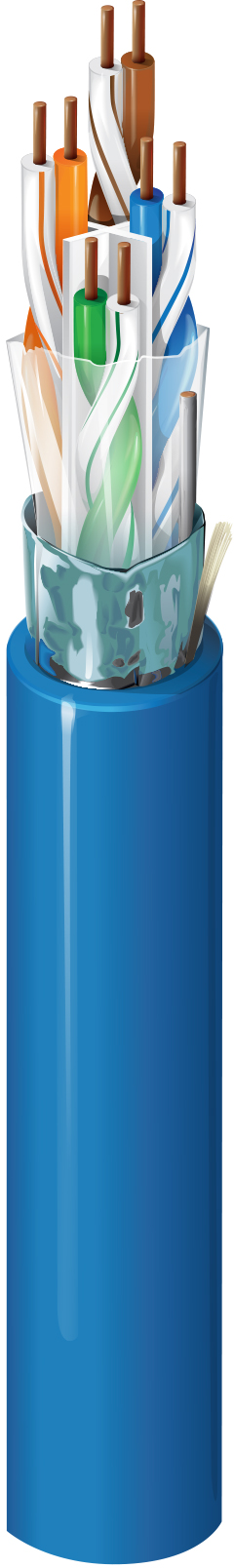

产品编号: 7815A

CAT 6 4P 24AWG，F/UTP，PVC Jkt，室内，CM

CAT 6 4PR x 24AWG F/UTP，实心裸铜导体，PE 绝缘，整体箔屏蔽，CM，PVC 护套，室内

  • 上架时间:
    亚太
  • 状态:
    有源
7815A
5 的 5

规格

Expand All

适合应用

场所水平电缆、千兆以太网、100BaseTX、100BaseVG ANYLAN、155ATM、622ATM、NTSC/PAL 分量或复合视频、AES/EBU、数字视频、RS-422、250MHz 6 类

导体

Size Stranding Material No. of Pairs
24 Solid BC - Bare Copper 4

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 1.08 mm (0.0425 in) Blue & White with Blue Stripe, Orange & White with Orange Stripe, Green & White with Green Stripe, Brown & White with Brown Stripe

外屏蔽

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%

外层护套

Material Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 7.1 mm (0.28 in) Yes

电气设备

Max. Conductor DCR Max. Mutual Capacitance Max. Capacitance Unbalance Nom. Characteristic Impedance
93.8 Ohm/km (28.6 Ohm/1000ft) 56 pF/m (17 pF/ft) 330 pF/100m 100 Ohm

延迟

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
100 MHz 538 ns/100m 45 ns/100m 65%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Min. TCL [dB] Min. ELTCTL [dB]
1 2.0 dB/100m 74.3 72.3 72.3 70.3 67.8 64.8 20.0 40.0 35.0
4 3.8 dB/100m 65.3 63.3 61.5 59.5 55.8 52.8 23.0 40.0 23.0
8 5.3 dB/100m 60.8 58.8 55.5 54.5 49.7 46.7 24.5 40.0 16.9
10 6.0 dB/100m 59.3 57.3 53.3 50.3 47.8 44.8 25.0 40.0 15.0
16 7.6 dB/100m 56.2 54.2 48.7 46.7 43.7 40.7 25.0 38.0 10.9
20 8.5 dB/100m 54.8 52.8 46.3 44.3 41.8 38.8 25.0 37.0 9.0
25 9.5 dB/100m 53.3 51.3 43.8 41.8 39.8 36.8 24.3 36.0 7.0
31.25 10.7 dB/100m 51.9 49.9 41.4 39.4 37.9 34.9 23.6 35.1
62.5 15.4 dB/100m 47.4 45.4 32.0 30.0 31.9 28.9 21.5 32.0
100 19.8 dB/100m 44.3 42.3 24.5 22.5 27.8 24.8 20.1 30.0
155 25.2 dB/100m 41.4 39.4 16.3 14.3 24.0 21.0 18.8 27.0
200 29.0 dB/100m 39.8 37.8 10.8 8.8 21.8 18.8 18.0 27.0
250 32.8 dB/100m 38.3 36.3 19.8 16.8 17.3

温度

Operating
-20°C To +75°C

弯曲半径

Installation Min.
56.8 mm (2.24 in)

最大拉伸张力

110 N (25 lbf)

线缆毛重

49 千克/公里（33 磅/1000 英尺）

环境适应性

室内，室内

阻燃性/遇火反应

UL1685

NEC/UL合规性

CM

数据类别

第 6 类

TIA/EIA合规

ANSI/TIA 568.2-D

ISO/IEC合规性

ISO/IEC 11801-1、IEC 61156-5

欧洲指令合规性

欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU（RoHS 2）

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

护套有顺序号标记

更新和修订

版本号：0.46 版本日期：02-20-2026

更新和修订

版本号：0.46 版本日期：02-20-2026


Report An Error

零件编号

货号 颜色 收起类型 长度
7815A 006305M 蓝色 线盘 305 m
7815A 005305M 绿色 线盘 305 m
7815A 008305M 灰色 线盘 305 m
7815A 003305M 橙色 线盘 305 m
7815A 002305M 红色 线盘 305 m
7815A 009305M 白色 线盘 305 m
7815A 004305M 黄色 线盘 305 m
