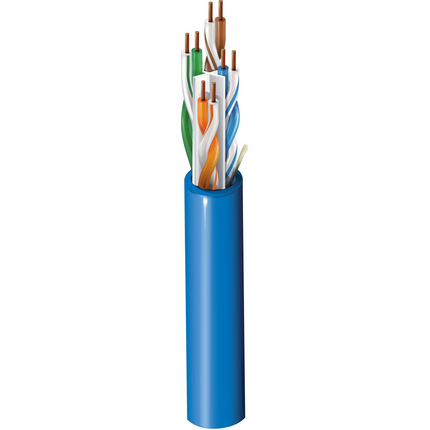

产品编号: 7834BNC

6+ 类电缆，4 对粘连线，U/UTP，LSZH Jkt，室内

6+ 类房屋水平电缆（650MHz），4 对粘连线，23 AWG 实心裸铜导体，U/UTP，LSZH 护套，室内

  • 上架时间:
    全球
  • 状态:
    有源
7834BNC
5 的 5

规格

Expand All

适合应用

水平和建筑主干电缆；支持当前和未来的 6 类和 5e 类应用，例如：1000Base-T（千兆以太网）、100 Base-T、10Base-T、FDDI、ATM

导体

Size Stranding Material No. of Pairs
23 AWG Solid BC - Bare Copper 4

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 1.15 mm (0.0453 in) Blue & White with Blue Strip, Orange & White with Orange Strip, Green & White with Green Strip, Brown & White with Brown Strip

粘连线对

是

外层护套

Material Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 6.3 mm (0.25 in)

电气设备

Max. Conductor DCR Max. Mutual Capacitance Max. Capacitance Unbalance Nom. Characteristic Impedance
95 Ohm/km (29 Ohm/1000ft) 56 pF/m (17 pF/ft) 160 pF/100m 100 Ohm

延迟

Max. Delay Skew Nom. Velocity of Prop.
40 ns/100m 67%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) [dB/100m] Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Min. TCL [dB] Min. ELTCTL [dB]
1 2.0 80.3 78.3 78.3 76.3 74 71 23 40 35
4 3.7 71.3 69.3 67.6 65.6 62 59 26 34 23
10 5.7 65.3 63.3 59.6 57.6 54 51 28 30 15
16 7.2 62.2 60.2 55.0 53.0 49.9 46.9 28 28 10.9
31.3 10.2 57.9 55.9 47.7 45.7 44.1 41.1 26.6 25.1 5.1
62.5 14.6 53.4 51.4 38.8 36.8 38.1 35.1 24.5 22
100 18.8 50.3 48.3 31.5 29.5 34 31 23.1 20
125 21.2 48.8 46.8 27.6 25.6 32.1 29.1 22.4 19
200 27.4 45.8 43.8 18.4 16.4 28 25 21 17
250 31.1 44.3 42.3 13.2 11.2 26 23 20.3 16
350 37.6 42.1 40.1 23.1 20.1 19.3
500 46.3 39.8 37.8 20 17 19.3
650 54.0 38.1 36.1 17.7 14.7 19.3

高频表注释

电缆在 1 MHz 至 4 MHz 之间的性能，频率范围超过 250MHz 仅通过设计即可实现，因此无需测试低于 4 MHz 的性能。参考标准：ISO/IEC 61156-5ed。 2.0 (2009) 传输性能值是典型的。

温度

Operating
-30°C To +60°C

弯曲半径

Installation Min.
8*D

线缆毛重

46 千克/公里（31 磅/1000 英尺）

阻燃性/遇火反应

IEC 60332-1-2、IEC 60332-3-22

ISO/IEC合规性

IEC61156-5，ISO/IEC 11801

CENELEC合规性

EN 50173-1

欧洲无卤标准

IEC 60754-1 - 卤素含量 = HCL+HBr ≤ 0.5%，IEC 60754-2 - 卤素酸性气体含量 - 最大。电导率 = 10 µS/mm，IEC 60754-2 - 卤素酸性气体含量 - 最小。pH = 4.3

更新和修订

版本号：0.26 版本日期：02-20-2026

脚注

*订购库存代码将在下订单时创建，库存代码将包括电缆零件代码、外护套颜色 & 和长度。

更新和修订

版本号：0.26 版本日期：02-20-2026

脚注

*订购库存代码将在下订单时创建，库存代码将包括电缆零件代码、外护套颜色 & 和长度。

Report An Error

零件编号

货号 颜色 收起类型 长度
7834BNC 006A1000 蓝色 箱装卷轴 1,000 ft
7834BNC 006U1000 蓝色 非盘绕式 1,000 ft
7834BNC 008U1000 灰色 非盘绕式 1,000 ft
7834BNC 008A1000 灰色 箱装卷轴 1,000 ft
