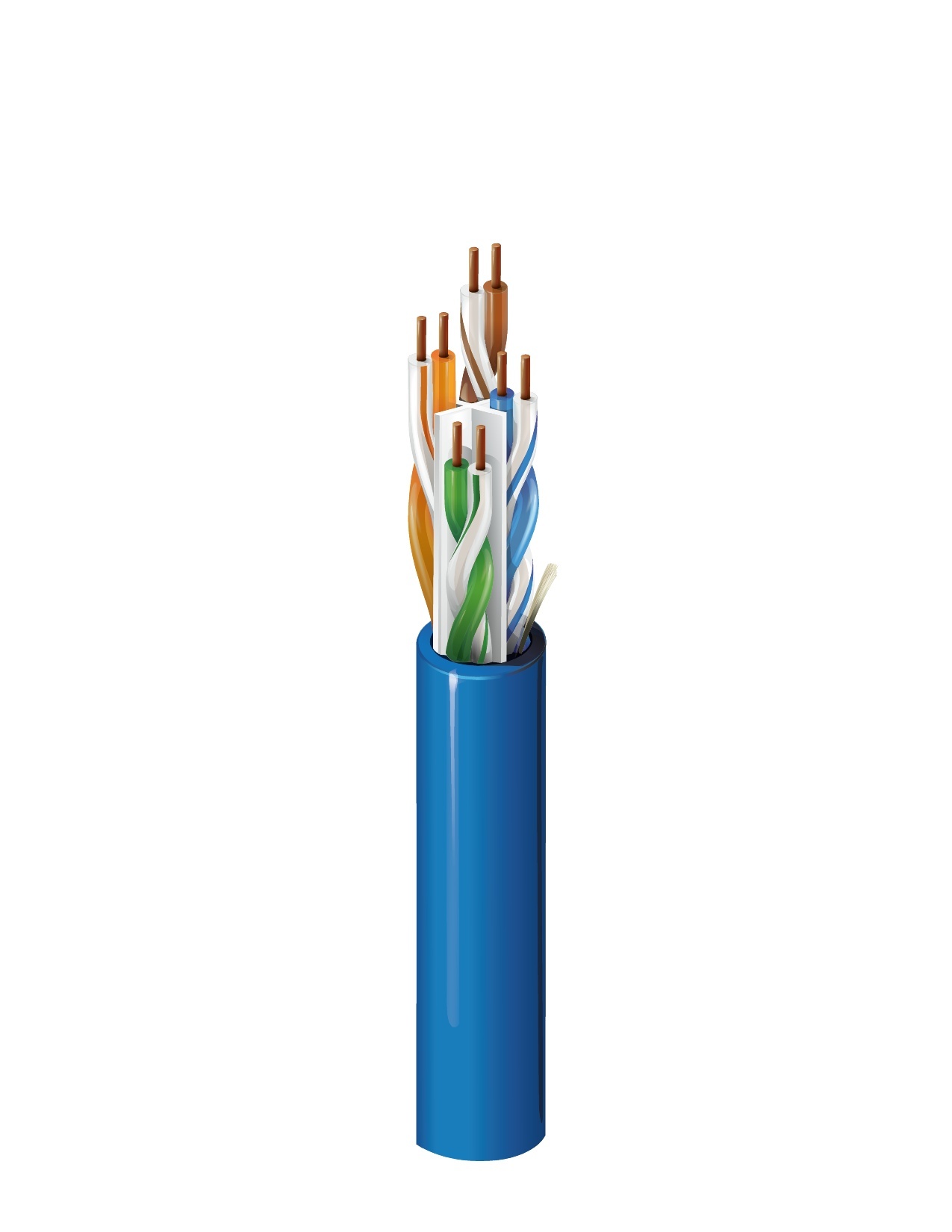

6 类电缆 - 7852A

6+ 类增强型水平电缆 (600MHz)，4 对粘连线，23 AWG 实心裸铜导体，U/UTP，Plenum-CMP，Flamarrest® PVC-LS 护套

上架时间:

全球
状态:

有源

报价

规格
零件编号
资源

规格

产品概述

适合应用	场所水平电缆、以太网 1000BASE-T、以太网 100BASE-TX、以太网 10BASE-T、PoE++、PoE+、PoE
专利	本产品拥有一项或多项适用专利。有关专利的更多信息，请访问 https://www.belden.com/patents。

构造详情

导体

Size	Stranding	Material	No. of Pairs
23 AWG	Solid	BC - Bare Copper	4

绝缘

Material	Color Code
FEP - Fluorinated Ethylene Propylene	White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

粘连线对	是

外层护套

Separator	Material	Material Trade Name	Nom. Diameter	Ripcord
Center Member (Patented E-Spline®)	PVC - Polyvinyl Chloride	Flamarrest®	0.266 in (6.76 mm)	Yes

线缆外廓直径（标称）	0.266 in (6.76 mm)

电气特性

电气设备

Max. Conductor DCR	Max. Capacitance Unbalance
82 Ohm/km (25 Ohm/1000ft)	90 pF/100m

延迟

Frequency	Max. Delay	Max. Delay Skew	Nom. Velocity of Prop.
100 MHz	537.6 ns/100m	38 ns/100m	67%

高频

Frequency [MHz]	Max. Insertion Loss (Attenuation)	Min. NEXT [dB]	Min. PSNEXT [dB]	Min. ACR [dB]	Min. PSACR [dB]	Min. ACRF (ELFEXT) [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Return Loss) [dB]	Max./Min. Input Impedance (unFitted) [Ohm]	Max./Min. Fitted Impedance [Ohm]	Min. TCL [dB]	Min. ELTCTL [dB]
1	1.8 dB/100m	82.3	80.3	80.5	78.5	74.8	72.8	20.0	100 ± 12	100 ± 15	40.0	35.0
4	3.5 dB/100m	73.3	71.3	69.7	67.7	62.8	60.8	23.0	100 ± 12	100 ± 10.4	40.0	23.0
8	5.0 dB/100m	68.8	66.8	63.7	61.7	56.7	54.7	24.5	100 ± 12	100 ± 8	40.0	16.9
10	5.7 dB/100m	67.3	65.3	61.6	59.6	54.8	52.8	25.0	100 ± 12	100 ± 7.3	40.0	15.0
16	7.2 dB/100m	64.2	62.2	57.0	55.0	50.7	48.7	25.0	100 ± 12	100 ± 5.7	38.0	10.9
20	8.1 dB/100m	62.8	60.8	54.7	52.7	48.8	46.8	25.0	100 ± 12	100 ± 5	37.0	9.0
25	9.1 dB/100m	61.3	59.3	52.3	50.3	46.8	44.8	25.0	100 ± 15	100 ± 5	36.0	7.0
30	10.0 dB/100m	60.1	58.1	50.2	48.2	45.3	43.3	25.0	100 ± 15	100 ± 5	35.2	5.5
31.25	10.2 dB/100m	59.9	57.9	49.7	47.7	44.9	42.9	25.0	100 ± 15	100 ± 5	35.1
62.5	14.7 dB/100m	55.4	53.4	40.7	38.7	38.9	36.9	25.0	100 ± 15	100 ± 5	32.0
100	18.9 dB/100m	52.3	50.3	33.4	31.4	34.8	32.8	25.0	100 ± 15	100 ± 5	30.0
155	23.9 dB/100m	49.4	47.4	25.5	23.5	31.0	29.0	22.8	100 ± 15	100 ± 5	28.1
200	27.5 dB/100m	47.8	45.8	20.3	18.3	28.8	26.8	21.6	100 ± 15	100 ± 5	27.0
240	30.5 dB/100m	46.6	44.6	16.1	14.1	27.2	25.2	20.6	100 ± 20	100 ± 5	26.2
250	31.2 dB/100m	46.3	44.3	15.2	13.2	26.8	24.8	20.5	100 ± 20	100 ± 5	26.0
300	34.5 dB/100m	43.1	43.1	8.6	8.6	25.3	23.3	20.1	100 ± 20	100 ± 5
310	35.2 dB/100m	42.9	42.9	7.8	7.8	25.0	23.0	20.0	100 ± 20	100 ± 5
350	37.7 dB/100m	42.1	42.1	4.5	4.5	23.9	21.9	19.8	100 ± 22	100 ± 5
400	40.6 dB/100m	41.3	41.3	0.6	0.6	22.8	20.8	19.5	100 ± 22	100 ± 5
436	42.7 dB/100m	40.7	40.7			22.0	20.0	19.1	100 ± 22	100 ± 5
450	43.5 dB/100m	40.5	40.5			21.7	19.7	18.9	100 ± 22	100 ± 5
460	44.0 dB/100m	40.4	40.4			21.5	19.5	18.8	100 ± 22	100 ± 5
500	46.2 dB/100m	39.8	39.8			20.8	18.8	18.4	100 ± 22	100 ± 5
550	48.8 dB/100m	39.2	39.2			20.0	18.0	18.0	100 ± 22	100 ± 5
600	51.4 dB/100m	38.6	38.6			19.2	17.2	17.6	100 ± 22	100 ± 5

电压

UL Voltage Rating
300 V (CMP), 300 V (CL3P)

机械特性

温度

UL Temperature	Operating	Installation	Storage
105°C	-20°C To +75°C	0°C To +50°C	-20°C To +75°C

弯曲半径

Stationary Min.	Installation Min.
0.5 in (13 mm)	2.25 in (57.2 mm)

最大拉伸张力	40 lb (18 kg)
线缆毛重	38 磅/1000 英尺

标准与合规性

环境适应性	室内静压室
可持续发展	产品镜头……，提供环境产品声明 (EPD)
阻燃性/遇火反应	NFPA 262、UL 910（静压）、FT6、IEC 60332-1-2
CPR合规性	CPR Euroclass：Eca
NEC/UL合规性	800 号产品、CMP、CMP-LP（0.6A）、CL3P-LP（0.6A）
CEC / C（UL）合规性	CMP
ICEA合规性	S-116-732
IEEE合规性	IEEE 802.3bt 类型 1、类型 2、类型 3、类型 4
NEMA合规性	ANSI/NEMA WC-66
数据类别	第 6 类
TIA/EIA合规	ANSI/TIA-568.2-D 6 类
第三方性能验证	第 6 类
ISO/IEC合规性	ISO/IEC 11801-1、IEC 61156-5
CENELEC合规性	隔离等级符合 EN50174-2 = a
欧洲指令合规性	欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16
英国监管合规性	UKCA标识
APAC合规性	中国 RoHS II (GB/T 26572-2011)
非静压室编号	7851A

产品说明

备注	电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。 600 MHz 以上的值仅供工程信息使用。打印包括从最大到 0 的降序英尺数/米数标记。

历史

更新和修订	修订编号：0.579 修订日期：09-07-2025
脚注	C——采用木线盘收线。

信息

更新和修订	修订编号：0.579 修订日期：09-07-2025
脚注	C——采用木线盘收线。

Report An Error

零件编号

货号	颜色	收起类型	长度	UPC	脚注
7852A D15Z1000				612825433385
7852A 0101000	黑色	线盘	1,000 ft	612825190486
7852A D151000	蓝色	线盘	1,000 ft	612825190363	C
7852A D15A1000	蓝色	盒内线盘	1,000 ft	612825190356
7852A 0081000	灰色	线盘	1,000 ft	612825190455
7852A 008A1000	灰色	盒内线盘	1,000 ft	612825190448
7852A 0051000	绿色	线盘	1,000 ft	612825190431	C
7852A 005A1000	绿色	盒内线盘	1,000 ft	612825190424
7852A 0031000	橙色	线盘	1,000 ft	612825190394	C
7852A 003A1000	橙色	盒内线盘	1,000 ft	612825190387	C
7852A 0021000	红色	线盘	1,000 ft	612825190370
7852A 0091000	白色	线盘	1,000 ft	612825190479	C
7852A 009A1000	白色	盒内线盘	1,000 ft	612825190462
7852A 0041000	黄色	线盘	1,000 ft	612825190417	C
7852A 004A1000	黄色	盒内线盘	1,000 ft	612825190400
