产品编号: 10GA24

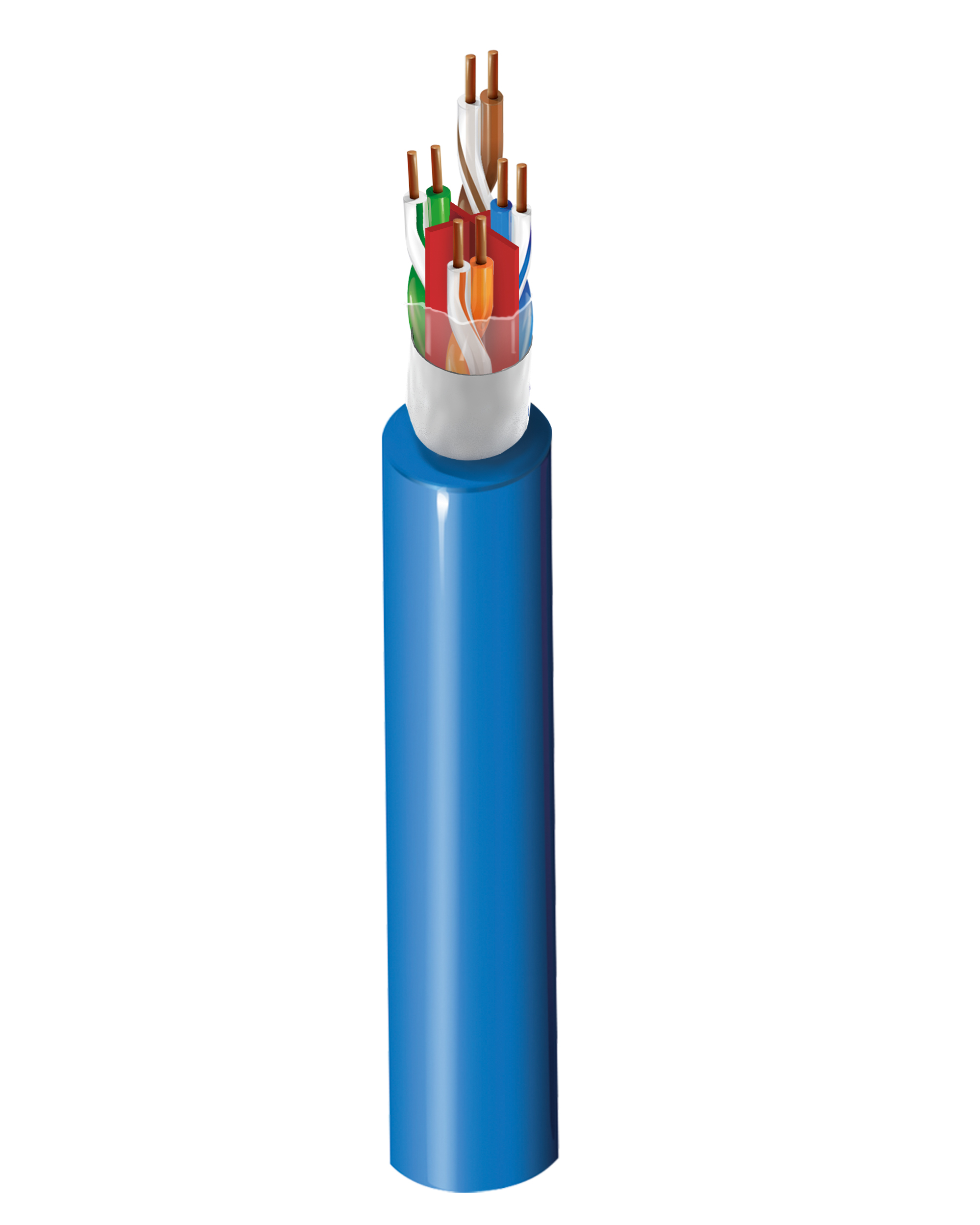

CAT 6A 4P 23AWG，U/UTP，LSZH Jkt，室内

CAT 6A 4PR x 23AWG U/UTP，实心裸铜导线，PE 绝缘，LSZH 护套，室内

  • 上架时间:
    亚太
  • 状态:
    有源
10GA24
  • 10GA24
1 的 1

规格

Expand All

适合应用

水平和建筑主干电缆；支持当前和未来的 6a 类和 6 类应用，例如：10GBase-T（10 千兆以太网）、1000Base-T（千兆以太网）、100 Base-T、10 Base-T、FDDI、ATM 以及 PoE 应用等。

专利

本产品拥有一项或多项适用专利。 有关专利的更多信息，请访问 https://www.belden.com/patents。

导体

Size Stranding Material No. of Pairs
23 Solid BC - Bare Copper 4

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 1.14 mm (0.0449 in) White & Blue, Orange & White with Orange Stripe, Green & White with Green Stripe, Brown & White with Brown Stripe

外层护套

Material Nom. Diameter Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant) 7.2 mm (0.28 in) No

外护套1表说明

隔离带 "EquiBlockTM 阻隔技术" 包裹在外护套下方

电气设备

Max. Conductor DCR Max. Mutual Capacitance Max. Capacitance Unbalance Nom. Characteristic Impedance
80.0 Ohm/km (24.4 Ohm/1000ft) 56 pF/m (17 pF/ft) 160 pF/100m 100 Ohm

延迟

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
100 MHz 538 ns/100m 45 ns/100m 67%

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) [dB/100m] Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Min. PSANEXT [dB] Min. PSAACRF [dB] Min. TCL [dB] Min. ELTCTL [dB]
1 2.1 75.3 72.3 73.2 71.2 68.0 65.0 20.0 67.0 67.0 40.0 35.0
4 3.8 66.3 63.3 62.5 59.5 56.0 53.0 23.0 67.0 66.2 40.0 23.0
8 5.3 61.8 57.3 56.5 55.5 49.7 46.7 24.5 67.0 58.2 40.0 16.9
16 7.5 57.2 54.2 49.6 46.6 43.9 40.9 25.0 67.0 54.1 38.0 10.9
31.25 10.5 52.9 49.9 42.4 39.4 38.1 35.1 23.6 67.0 48.3 35.1
62.5 15.0 48.4 45.4 33.4 30.4 31.9 28.9 21.5 65.6 42.3 32.0
100 19.1 45.3 42.3 26.2 23.2 28.0 25.0 20.1 62.5 38.2 30.0
125 21.5 43.8 40.8 22.3 19.3 26.1 23.1 19.4 61.0 36.3 29.0
200 27.6 40.8 37.8 13.2 10.2 22.0 19.0 18.0 58.0 32.2 27.0
250 31.1 39.3 36.3 8.2 5.2 19.8 16.8 17.3 56.5 30.2 26.0
300 34.3 38.1 35.1 3.8 0.8 18.5 15.5 17.3 55.3 28.7 25.2
500 45.3 34.8 31.8 14.0 11.0 17.3 52.0 24.2 23.0
600 50.1 33.6 30.6 12.4 9.4 17.3 50.8 22.6
650 52.3 33.1 30.1 11.7 8.7 17.3 50.3 21.9

高频表注释

夹克按顺序标记。 1MHz、600MHz、650MHz 的限制仅供参考。

温度

Operating Installation
-20°C to +60°C 0°C to +50°C

弯曲半径

Installation Min.
50 mm (2.0 in)

最大拉伸张力

110 N (25 lbf)

线缆毛重

52 千克/公里（35 磅/1000 英尺）

环境适应性

室内, 室内, 无卤

阻燃性/遇火反应

IEC 60332-1-2

IEEE合规性

PoE：IEEE 802.3bt 类型 1、类型 2、类型 3、类型 4

数据类别

6A 类

TIA/EIA合规

ANSI/TIA 568.2-D

ISO/IEC合规性

ISO/IEC 11801-1、IEC 61156-5

欧洲无卤标准

IEC 60754-2 - 卤素酸性气体量 - 最大。电导率 = 10 µS/mm，IEC 60754-2 - 卤素酸性气体量 - 最小。pH = 4.3

备注

冷弯试验：-30°C x 4 小时，无裂纹

更新和修订

修订编号：0.72 修订日期：09-07-2025

更新和修订

修订编号：0.72 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 长度
10GA24 010305M 黑色 305 m
10GA24 006305M 蓝色 305 m
10GA24 008305M 灰色 305 m
10GA24 005305M 绿色 305 m
10GA24 003305M 橙色 305 m
10GA24 2SP305M 粉色 305 m
10GA24 002305M 红色 305 m
10GA24 009305M 白色 305 m
10GA24 004305M 黄色 305 m
