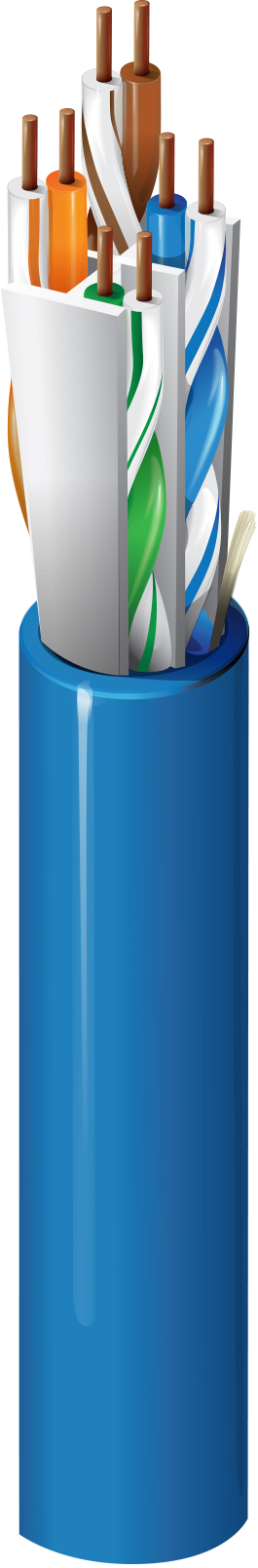

6A 类电缆 - 10GX12

10GX 6A 类增强型水平电缆 (625MHz)，4 对，23 AWG 实心裸铜导体，U/UTP，Riser-CMR，PVC 护套

上架时间:

全球
状态:

有源

报价

规格
零件编号
资源

规格

产品概述

适合应用	场所水平电缆，高达 10GBASE-T 的以太网，HDBaseT，PoE++，PoE+，PoE
专利	本产品拥有一项或多项适用专利。有关专利的更多信息，请访问 https://www.belden.com/patents。

构造详情

导体

Size	Stranding	Material	No. of Pairs
23 AWG	Solid	BC - Bare Copper	4

绝缘

Material	Color Code
PO - Polyolefin	White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

外层护套

Separator	Material	Nom. Diameter	Ripcord
Double H Cross-Web (Patented RoundFlex®)	PVC - Polyvinyl Chloride	0.295 in (7.49 mm)	Yes

线缆外廓直径（标称）	0.295 in (7.49 mm)

电气特性

电气设备

Max. Conductor DCR	Max. Capacitance Unbalance
74 Ohm/km (23 Ohm/1000ft)	50 pF/100m

延迟

Frequency	Max. Delay	Max. Delay Skew	Nom. Velocity of Prop.	Typical Delay Skew
100 MHz	537.6 ns/100m	45 ns/100m	64%	35 ns/100m

高频

Frequency [MHz]	Max. Insertion Loss (Attenuation)	Min. PSNEXT [dB]	Min. PSACR [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Return Loss) [dB]	Max./Min. Input Impedance (unFitted) [Ohm]	Max./Min. Fitted Impedance [Ohm]	Min. PSANEXT [dB]	Min. PSAACRF [dB]	Min. TCL [dB]	Min. ELTCTL [dB]
1	2.1 dB/100m	73.3	71.2	68.8	20.0	100 ± 15	100 ± 15	67.0	67.0	40.0	35.0
4	3.8 dB/100m	64.3	60.5	56.8	23.0	100 ± 15	100 ± 10	67.0	67.0	40.0	23.0
8	5.3 dB/100m	59.8	54.4	50.7	24.5	100 ± 15	100 ± 10	67.0	61.1	40.0	16.9
10	5.9 dB/100m	58.3	52.4	48.8	25.0	100 ± 15	100 ± 10	67.0	59.2	40.0	15.0
16	7.5 dB/100m	55.2	47.8	44.7	25.0	100 ± 15	100 ± 10	67.0	55.1	40.0	10.9
20	8.4 dB/100m	53.8	45.4	42.8	25.0	100 ± 15	100 ± 10	67.0	53.2	38.0	9.0
25	9.4 dB/100m	52.3	43.0	40.8	24.3	100 ± 15	100 ± 10	67.0	51.2	36.0	7.0
31.25	10.5 dB/100m	50.9	40.4	38.9	23.6	100 ± 15	100 ± 10	67.0	49.3	35.1
62.5	15.0 dB/100m	46.4	31.4	32.9	21.5	100 ± 15	100 ± 10	66.6	43.3	32.0
100	19.1 dB/100m	43.3	24.2	28.8	20.1	100 ± 15	100 ± 10	63.5	39.2	30.0
200	27.6 dB/100m	38.8	11.2	22.8	18.0	100 ± 22	100 ± 10	59.0	33.2	27.0
250	31.1 dB/100m	37.3	6.3	20.8	17.3	100 ± 32	100 ± 10	57.5	31.2	26.0
300	34.3 dB/100m	36.1	1.9	19.3	16.8	100 ± 32	100 ± 10	56.3	29.7	25.2
350	37.2 dB/100m	35.1		17.9	16.3	100 ± 32	100 ± 10	55.3	28.3	24.6
400	40.1 dB/100m	34.3		16.8	15.9	100 ± 32	100 ± 10	54.5	27.2	24.0
450	42.7 dB/100m	33.5		15.7	15.5	100 ± 32	100 ± 10	53.7	26.1	23.5
500	45.3 dB/100m	32.8		14.8	15.2	100 ± 32	100 ± 10	53.0	25.2	23.0
550	47.7 dB/100m	32.2		14.0	14.9	100 ± 32	100 ± 10	52.4	24.4
600	50.1 dB/100m	31.6		13.2	14.7	100 ± 32	100 ± 10	51.8	23.6
625	51.2 dB/100m	31.4		12.9	14.5	100 ± 32	100 ± 10	51.6	23.3
750	56.7 dB/100m	30.2		11.3	14.0			50.4	21.7
860	61.2 dB/100m	29.3		10.1	13.6			49.5	20.5

电压

UL Voltage Rating
300 V (CMR), 300 V (CL3R)

机械特性

温度

UL Temperature	Operating	Installation	Storage
90°C	-20°C To +75°C	0°C To +50°C	-20°C To +75°C

弯曲半径

Stationary Min.	Installation Min.
1.25 in (31.8 mm)	3.0 in (76 mm)

最大拉伸张力	25 lb (11 kg)
线缆毛重	36 磅/1000 英尺

标准与合规性

环境适应性	室内立管
可持续发展	产品镜头……，提供环境产品声明 (EPD)
阻燃性/遇火反应	UL 1666 立管，FT4，IEC 60332-1-2
CPR合规性	CPR Euroclass: Eca; CPR UKCA类别：Eca
NEC/UL合规性	第 800 条、CMR、CMR-LP (0.5A)、CL3R-LP (0.5A)
CEC / C（UL）合规性	CMR
ICEA合规性	S-116-732
IEEE合规性	IEEE 802.3bt 类型 1、类型 2、类型 3、类型 4
NEMA合规性	ANSI/NEMA WC-66
数据类别	6A 类
TIA/EIA合规	ANSI/TIA-568.2-D 6A 类
ISO/IEC合规性	ISO/IEC 11801-1、IEC 61156-5
CENELEC合规性	隔离等级符合 EN50174-2 = a
欧洲指令合规性	欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16
英国监管合规性	UKCA标识
APAC合规性	中国 RoHS II (GB/T 26572-2011)
静压室编号	10GX13

产品说明

备注	电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。 625 MHz 以上的值仅供工程信息使用。 0.295" 电缆尺寸符合 TIA 6@1 等效直径。打印包括从最大到 0 的降序英尺数/米数标记。

历史

更新和修订	修订号：0.595 修订日期：02-20-2026

信息

更新和修订	修订号：0.595 修订日期：02-20-2026

Report An Error

零件编号

货号	颜色	收起类型	长度	UPC
10GX12 0101000	黑色	线盘	1,000 ft	612825102168
10GX12 0101500	黑色	线盘	1,500 ft	612825102175
10GX12 0061000	蓝色	线盘	1,000 ft	612825102106
10GX12 0062500	蓝色	线盘	2,500 ft	612825102113
10GX12 0081000	灰色	线盘	1,000 ft	612825102137
10GX12 0051000	绿色	线盘	1,000 ft	612825102090
10GX12 0031000	橙色	线盘	1,000 ft	612825102069
10GX12 0071000	紫色	线盘	1,000 ft	612825102120
10GX12 0021000	红色	线盘	1,000 ft	612825102052
10GX12 0091000	白色	线盘	1,000 ft	612825102144
10GX12 0091500	白色	线盘	1,500 ft	612825102151
10GX12 0041000	黄色	线盘	1,000 ft	612825102076
10GX12 0041500	黄色	线盘	1,500 ft	612825102083
