产品编号: 10GXM13

10GXM （0.230“） 6A 类线缆, 4对, U/UTP, CMP

10GXM（直径0.230英寸）6A类楼宇布线水平线缆（500MHz）, 4对, 23AWG实心裸铜导体, U/UTP, 静压室-CMP, Flamarrest® PVC-LS护套

  • 可用性：
    全球
  • 地位：
    有源

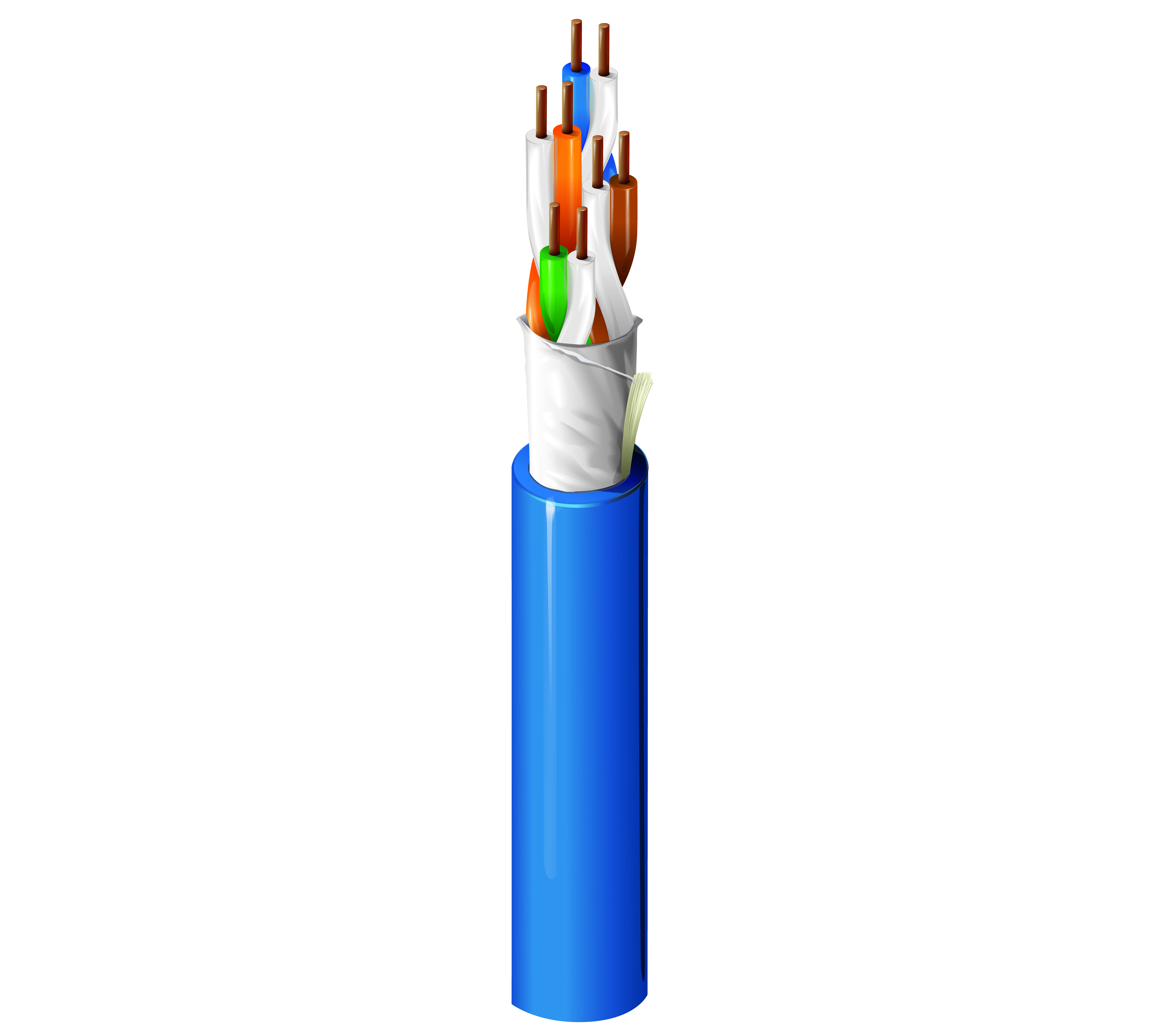

10GXM13
  • 10GXM13
1 的 1

规格

报告错误

适合应用

楼宇布线水平线缆, 以太网10GBASE-T, Wi-Fi 6, Wi-Fi 5, 楼宇内无线, 楼宇内小基站, 移动RAN, PoE++, PoE+, PoE, HDBaseT

导体

尺寸 绞合 材料 对数
23AWG 实心 BC - 裸铜 4

绝缘

材料 色标
FEP - 氟化乙丙烯 白/蓝，白/橙，白/绿，白/棕

外层护套

材料 材料商品名称 标称直径 是否有撕裂绳
PVC - 聚氯乙烯 Flamarrest® 0.230 是

表格说明

采用EquiBlock™屏障技术包裹的磁芯

线缆外廓直径（标称）

0.230

电气设备

最大导体DCR 最高电容失衡 标称特性阻抗
93.8 Ohm/km (28.6 Ohm/1000ft) 330 pF/100m 100 Ohm

延迟

最大延迟 最大延迟偏差 标称传输速度
537.6 ns/100m 45 ns/100m 69%

高频

频率[MHz] 最大插入损耗（衰减）[dB/100m] 最低NEXT [dB] 最低PSNEXT [dB] 最低ACR [dB] 最低PSACR [dB] 最低ACRF（ELFEXT）[dB] 最低PSACRF（PSELFEXT）[dB] 最低RL（回波损耗）[dB] 最大/最小输入阻抗（未拟合）[欧姆] 最大/最小拟合阻抗[欧姆] 最低PSANEXT [dB] 最低PSAACRF [dB] 最低TCL [dB] 最低ELTCTL [dB]
1 2.1 74.3 72.3 72.2 70.2 67.8 64.8 20.0 100 ± 15 105 ± 10 67.0 67.0 40.0 35.0
4 3.8 65.3 63.3 61.5 59.5 55.8 52.8 23.0 100 ± 15 105 ± 10 67.0 66.2 40.0 23.0
8 5.3 60.8 58.8 55.4 53.4 49.7 46.7 24.5 100 ± 15 105 ± 10 67.0 60.1 40.0 16.9
10 5.9 59.3 57.3 53.4 51.4 47.8 44.8 25.0 100 ± 15 105 ± 10 67.0 58.2 40.0 15.0
16 7.5 56.2 54.2 48.8 46.8 43.7 40.7 25.0 100 ± 15 105 ± 10 67.0 54.1 38.0 10.9
20 8.4 54.8 52.8 46.4 44.4 41.8 38.8 25.0 100 ± 15 105 ± 10 67.0 52.2 37.0 9.0
25 9.4 53.3 51.3 44.0 42.0 39.8 36.8 24.3 100 ± 15 105 ± 10 67.0 50.2 36.0 7.0
31.25 10.5 51.9 49.9 41.4 39.4 37.9 34.9 23.6 100 ± 15 105 ± 10 67.0 48.3 35.1 5.1
62.5 15.0 47.4 45.4 32.4 30.4 31.9 28.9 21.5 100 ± 15 105 ± 10 65.6 42.3 32.0
100 19.1 44.3 42.3 25.2 23.2 27.8 24.8 20.1 100 ± 15 105 ± 10 62.5 38.2 30.0
200 27.6 39.8 37.8 12.2 10.2 21.8 18.8 18.0 100 ± 22 100 ± 10 58.0 32.2 27.0
250 31.1 38.3 36.3 7.3 5.3 19.8 16.8 17.3 100 ± 32 100 ± 10 56.5 30.2 26.0
300 34.3 37.1 35.1 2.9 0.9 18.3 15.3 16.8 100 ± 32 100 ± 10 55.3 28.7 25.2
350 37.2 36.1 34.1 16.9 13.9 16.3 100 ± 32 100 ± 10 54.3 27.3 24.6
400 40.1 35.3 33.3 15.8 12.8 15.9 100 ± 32 100 ± 10 53.5 26.2 24.0
450 42.7 34.5 32.5 14.7 11.7 15.5 100 ± 32 100 ± 10 52.7 25.1 23.5
500 45.3 33.8 31.8 13.8 10.8 15.2 100 ± 32 100 ± 10 52.0 24.2 23.0

电压

UL额定电压
300 V (CMP)

温度

UL温度 运行 储存
105°C -20°C至+75°C -20°C至+75°C

表格说明

25磅

弯曲半径

弯曲最小值
1 in (25 mm)

环境适应性

室内

阻燃性/遇火反应

NFPA 262、UL 910（静压室）、FT6

NEC/UL合规性

CMP、CMP-LP 第 800 条（0.7A）

CEC / C（UL）合规性

CMP

ICEA合规性

S-116-732

IEEE合规性

IEEE 802.3bt 1型、2型、3型、4型

NEMA合规性

ANSI/NEMA WC-66

数据类别

6A类

TIA/EIA合规

ANSI/TIA-568.2-D 6A类

ISO/IEC合规性

IEC 11801-1IEC 61156-5

欧洲指令合规性

欧盟指令2015/863/EU（RoHS 2修正案）、REACH、欧盟指令2011/65/EU（RoHS 2）、欧盟指令2012/19/EU（WEEE）、REACH：2024-06-07

APAC合规性

中国RoHS II（GB/T26572-2011）

其他标准合规性

c(UL)us认证

备注

电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。印制信息包括递减长度（英尺/米）标记，从最大收线长度至0。

更新和修订

修订编号：0.13 修订日期：2025年04月23日

更新和修订

修订编号：0.13 修订日期：2025年04月23日

零件编号

货号 颜色 收起类型 长度
10GXM13 0101000 黑色 线盘 1,000 ft
10GXM13010A1000 黑色 箱装卷轴 1,000 ft
10GXM13 D151000 蓝色 线盘 1,000 ft
10GXM13D15A1000 蓝色 箱装卷轴 1,000 ft
10GXM13 0051000 绿色 线盘 1,000 ft
10GXM13005A1000 绿色 箱装卷轴 1,000 ft
10GXM13 0031000 橙色 线盘 1,000 ft
10GXM13003A1000 橙色 箱装卷轴 1,000 ft
10GXM13 0091000 白色 线盘 1,000 ft
10GXM13009A1000 白色 箱装卷轴 1,000 ft
10GXM13 0041000 黄色 线盘 1,000 ft
10GXM13004A1000 黄色 箱装卷轴 1,000 ft
显示所有零件编号
