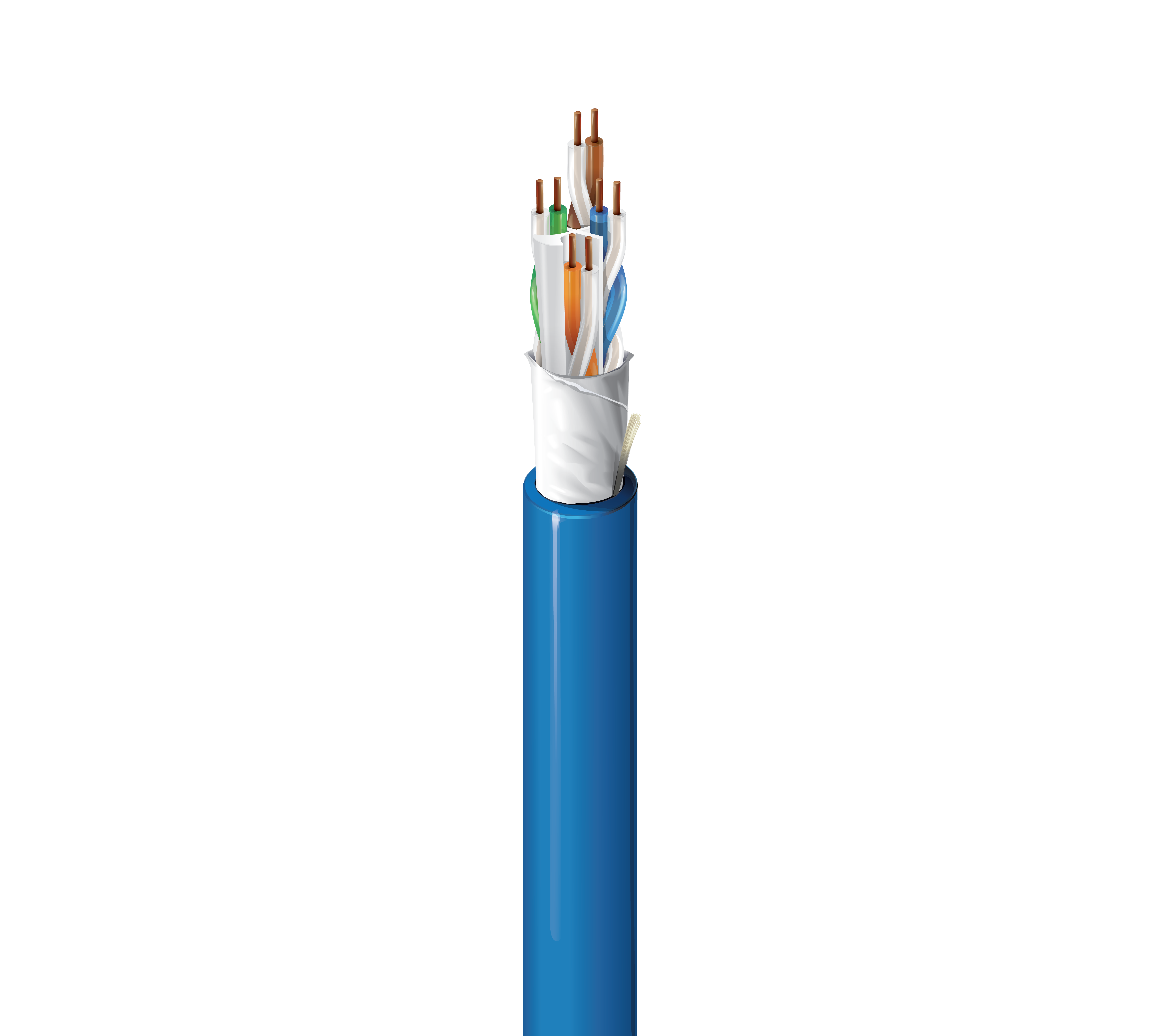

| 适合应用 | 楼宇布线水平线缆, 最大10GBASE-T的以太网, Wi-Fi 6, Wi-Fi 5, PoE++, PoE+, PoE, 噪声环境, 数据中心EoR和MoR, 网络主干, HDBaseT, HDBaseT 4K UHD |
|---|---|
|
专利 |
本产品拥有一项或多项适用专利。有关专利的更多信息，请访问 https://www.belden.com/patents。 |
| 尺寸 | 绞合 | 材料 | 对数 |
|---|---|---|---|
| 23AWG | 实心 | BC - 裸铜 | 4 |
| 材料 | 色标 |
|---|---|
| FEP - 氟化乙丙烯 | 白/蓝，白/橙，白/绿，白/棕 |
| 隔离层 | 材料 | 材料商品名称 | 标称直径 | 是否有撕裂绳 |
|---|---|---|---|---|
| Center Member（专利名EquiSpline®）EquiBlock™ 阻隔技术 | PVC - 聚氯乙烯 | Flamarrest® | 0.265 in（6.73 mm） | 是 |
|
线缆外廓直径（标称） |
0.265 in（6.73 mm） |
|---|
| 最大导体DCR | 最高电容失衡 |
|---|---|
| 82 Ohm/km (25 Ohm/1000ft) | 45 pF/100m |
| 频率 | 最大延迟 | 最大延迟偏差 | 标称传输速度 | 典型延迟偏差 |
|---|---|---|---|---|
| 100 MHz | 537.6 ns/100m | 45 ns/100m | 69% | 30 ns/100m |
| 频率[MHz] | 最大插入损耗（衰减） | 最低PSNEXT [dB] | 最低PSACR [dB] | 最低PSACRF（PSELFEXT）[dB] | 最低RL（回波损耗）[dB] | 最大/最小输入阻抗（未拟合）[欧姆] | 最大/最小拟合阻抗[欧姆] | 最低PSANEXT [dB] | 最低PSAACRF [dB] | 最低TCL [dB] | 最低ELTCTL [dB] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2.1 dB/100m | 75.3 | 73.2 | 74.8 | 20.0 | 100 ± 15 | 105 ± 10 | 75.0 | 77.0 | 40.0 | 35.0 |
| 4 | 3.8 dB/100m | 66.3 | 62.5 | 62.8 | 23.0 | 100 ± 15 | 100 ± 15 | 75.0 | 76.2 | 40.0 | 23.0 |
| 8 | 5.3 dB/100m | 61.8 | 56.5 | 56.7 | 24.5 | 100 ± 15 | 100 ± 15 | 75.0 | 70.1 | 40.0 | 16.9 |
| 10 | 5.9 dB/100m | 60.3 | 54.4 | 54.8 | 25.0 | 100 ± 15 | 100 ± 15 | 75.0 | 68.2 | 40.0 | 15.0 |
| 16 | 7.4 dB/100m | 57.2 | 49.8 | 50.7 | 25.0 | 100 ± 15 | 100 ± 15 | 75.0 | 64.1 | 38.0 | 10.9 |
| 20 | 8.3 dB/100m | 55.8 | 47.5 | 48.8 | 25.0 | 100 ± 15 | 100 ± 15 | 75.0 | 62.2 | 37.0 | 9.0 |
| 25 | 9.3 dB/100m | 54.3 | 45.0 | 46.8 | 24.3 | 100 ± 15 | 100 ± 15 | 75.0 | 60.2 | 36.0 | 7.0 |
| 31.25 | 10.4 dB/100m | 52.9 | 42.5 | 44.9 | 23.6 | 100 ± 15 | 100 ± 10 | 75.0 | 58.3 | 35.1 | 5.1 |
| 62.5 | 14.8 dB/100m | 48.4 | 33.6 | 38.9 | 21.5 | 100 ± 15 | 100 ± 10 | 73.6 | 52.3 | 32.0 | |
| 100 | 18.9 dB/100m | 45.3 | 26.4 | 34.8 | 20.1 | 100 ± 15 | 100 ± 10 | 70.5 | 48.2 | 30.0 | |
| 200 | 27.0 dB/100m | 40.8 | 13.8 | 28.8 | 18.0 | 100 ± 22 | 100 ± 10 | 66.0 | 42.2 | 27.0 | |
| 250 | 30.4 dB/100m | 39.3 | 9.0 | 26.8 | 17.3 | 100 ± 32 | 100 ± 10 | 64.5 | 40.2 | 26.0 | |
| 300 | 33.5 dB/100m | 38.1 | 4.6 | 25.3 | 16.8 | 100 ± 32 | 100 ± 10 | 63.3 | 38.7 | 25.2 | |
| 350 | 36.3 dB/100m | 37.1 | 0.8 | 23.9 | 16.3 | 100 ± 32 | 100 ± 10 | 62.3 | 37.3 | 24.6 | |
| 400 | 39.0 dB/100m | 36.3 | 22.8 | 15.9 | 100 ± 32 | 100 ± 10 | 61.5 | 36.2 | 24.0 | ||
| 450 | 41.5 dB/100m | 35.5 | 21.7 | 15.5 | 100 ± 32 | 100 ± 10 | 60.7 | 35.1 | 23.5 | ||
| 500 | 43.9 dB/100m | 34.8 | 20.8 | 15.2 | 100 ± 32 | 100 ± 10 | 60.0 | 34.2 | 23.0 | ||
| 550 | 46.2 dB/100m | 33.2 | 20.0 | 14.9 | 100 ± 32 | 100 ± 10 | 59.4 | 33.4 | |||
| 600 | 48.4 dB/100m | 32.6 | 19.2 | 14.7 | 100 ± 32 | 100 ± 10 | 58.8 | 32.6 | |||
| 625 | 49.5 dB/100m | 32.4 | 18.9 | 14.5 | 100 ± 32 | 100 ± 10 | 58.6 | 32.3 | |||
| 750 | 54.7 dB/100m | 32.2 | 17.3 | 14.0 | 57.4 | 30.7 | |||||
| 860 | 58.9 dB/100m | 31.3 | 16.1 | 13.6 | 56.5 | 29.5 |
| UL额定电压 |
|---|
| 300 V (CMP), 300 V (CL3P) |
| UL温度 | 运行 | 安装 | 储存 |
|---|---|---|---|
| 105°C | -20°C至+75°C | 0°C至+50°C | -20°C至+75°C |
| 静态最小值 | 安装最小值 |
|---|---|
| 1.25 in（31.8 mm） | 2.75 in（69.9 mm） |
|
最大拉伸张力 |
25 lb（11 kg） |
|---|---|
|
线缆毛重 |
37 lb/1000ft |
|
环境适应性 |
室内静压室 |
|---|---|
|
可持续发展 |
Product Lens™，具备环境产品声明(EPD) |
|
阻燃性/遇火反应 |
NFPA 262, UL 910（静压室），FT6, IEC 60332-1-2 |
|
CPR合规性 |
CPR Euroclass: Eca; CPR UKCA类别：Eca |
|
NEC/UL合规性 |
第800条， CMP， CMP-LP （0.7A）， CL3P-LP （0.7A） |
|
CEC / C（UL）合规性 |
CMP |
|
ICEA合规性 |
S-116-732 |
|
IEEE合规性 |
IEEE 802.3bt 1型、2型、3型、4型 |
|
NEMA合规性 |
ANSI/NEMA WC-66 |
|
数据类别 |
6A类 |
|
TIA/EIA合规 |
ANSI/TIA-568.2-D 6A类 |
|
ISO/IEC合规性 |
ISO/IEC 11801-1、IEC 61156-5 |
|
CENELEC合规性 |
依据EN50174-2 = a的隔离等级 |
|
欧洲指令合规性 |
欧盟指令2015/863/EU（RoHS 2修正案）、REACH、欧盟指令2011/65/EU（RoHS 2）、欧盟指令2012/19/EU（WEEE）、REACH：2020-01-16 |
|
英国监管合规性 |
UKCA标识 |
|
APAC合规性 |
中国RoHS II（GB/T26572-2011） |
|
非静压室编号 |
10GXS12 |
|
备注 |
电参数值即基于线缆测试以及典型Belden系统中的代表性性能得出的预期值。625 MHz以上的值仅适用于工程设计信息。印制信息包括递减长度（英尺/米）标记，从最大收线长度至0。 |
|---|
|
更新和修订 |
修订编号：0.301 修订日期：2024年04月29日 |
|---|
| 货号 | 颜色 | 收起类型 | 长度 | UPC |
|---|---|---|---|---|
| 10GXS13 0101000 | 黑色 | 线盘 | 1,000 ft | 612825004035 |
| 10GXS13010A1000 | 黑色 | 盒内线盘 | 1,000 ft | 612825004134 |
| 10GXS13010U1000 | 黑色 | 非盘绕式 | 1,000 ft | |
| 10GXS13010Z1000 | 黑色 | ReelTuff 盒子 | 1,000 ft | |
| 10GXS13 D151000 | 蓝色 | 线盘 | 1,000 ft | 612825004042 |
| 10GXS13D15A1000 | 蓝色 | 盒内线盘 | 1,000 ft | 612825004059 |
| 10GXS13D15U1000 | 蓝色 | 非盘绕式 | 1,000 ft | |
| 10GXS13D15Z1000 | 蓝色 | ReelTuff 盒子 | 1,000 ft | |
| 10GXS13 0081000 | 灰色 | 线盘 | 1,000 ft | 612825004011 |
| 10GXS13008A1000 | 灰色 | 盒内线盘 | 1,000 ft | 612825004110 |
| 10GXS13008U1000 | 灰色 | 非盘绕式 | 1,000 ft | |
| 10GXS13 0051000 | 绿色 | 线盘 | 1,000 ft | 612825003991 |
| 10GXS13005A1000 | 绿色 | 盒内线盘 | 1,000 ft | 612825004097 |
| 10GXS13005U1000 | 绿色 | 非盘绕式 | 1,000 ft | |
| 10GXS13 0031000 | 橙色 | 线盘 | 1,000 ft | 612825003977 |
| 10GXS13003A1000 | 橙色 | 盒内线盘 | 1,000 ft | 612825004073 |
| 10GXS13003U1000 | 橙色 | 非盘绕式 | 1,000 ft | |
| 10GXS13 0071000 | 紫色 | 线盘 | 1,000 ft | 612825004004 |
| 10GXS13007A1000 | 紫色 | 盒内线盘 | 1,000 ft | 612825004103 |
| 10GXS13007U1000 | 紫色 | 非盘绕式 | 1,000 ft | |
| 10GXS13 0021000 | 红色 | 线盘 | 1,000 ft | 612825003960 |
| 10GXS13002A1000 | 红色 | 盒内线盘 | 1,000 ft | 612825004066 |
| 10GXS13002U1000 | 红色 | 非盘绕式 | 1,000 ft | |
| 10GXS13 0091000 | 白色 | 线盘 | 1,000 ft | 612825004028 |
| 10GXS13009A1000 | 白色 | 盒内线盘 | 1,000 ft | 612825004127 |
| 10GXS13009U1000 | 白色 | 非盘绕式 | 1,000 ft | |
| 10GXS13 0041000 | 黄色 | 线盘 | 1,000 ft | 612825003984 |
| 10GXS13004A1000 | 黄色 | 盒内线盘 | 1,000 ft | 612825004080 |
| 10GXS13004U1000 | 黄色 | 非盘绕式 | 1,000 ft |
