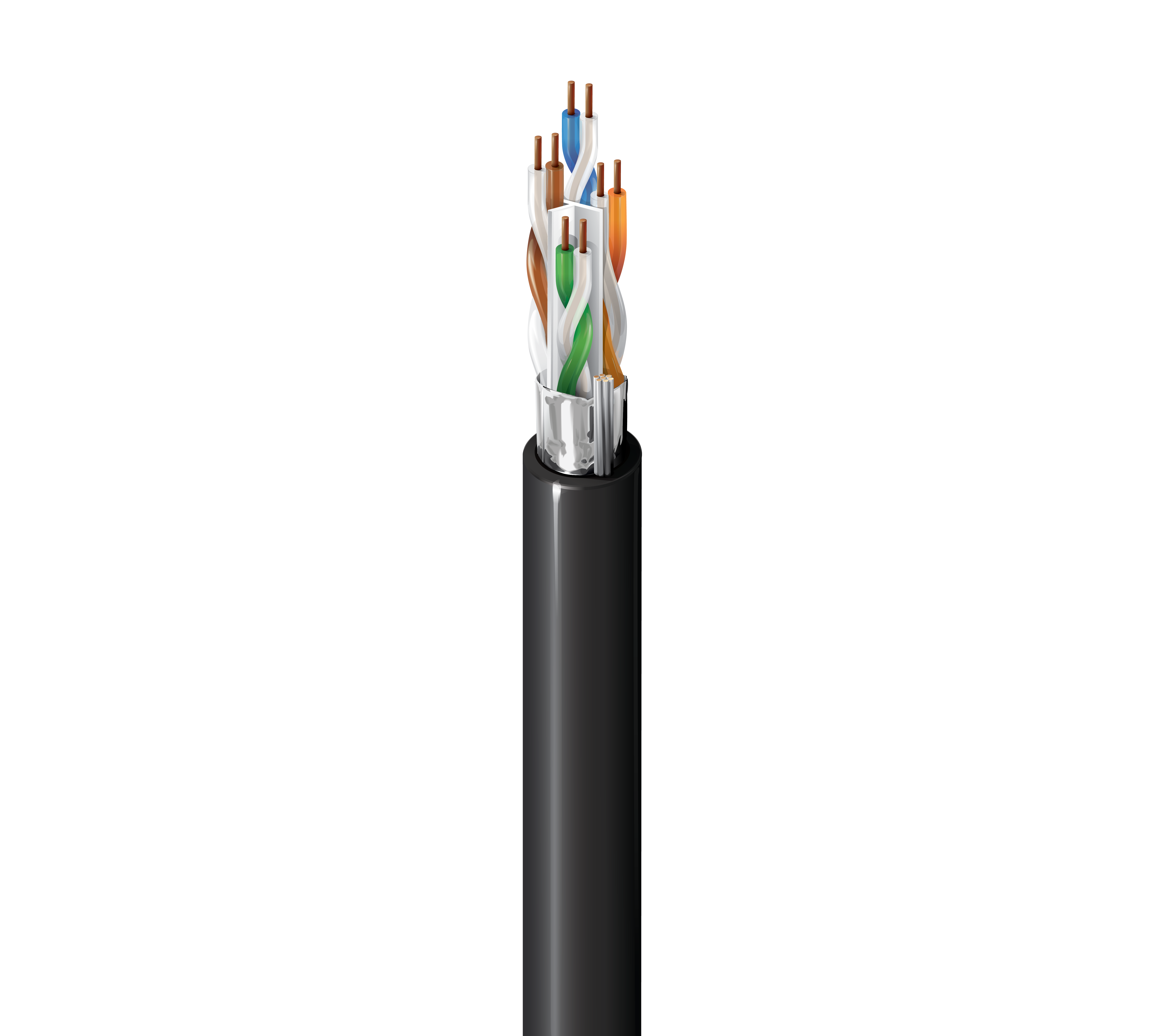

产品编号: 10GXW52

10GXW (0.265") 6A 类电缆，4 对，F/UTP，CMR

10GXW 6A 类增强型水平电缆（500MHz），4 对，23 AWG 实心裸铜导体，F/UTP - 箔屏蔽，立管 -CMR，PVC 护套

  • 上架时间:
    全球
  • 状态:
    有源
10GXW52
5 的 5

规格

Expand All

适合应用

场所水平电缆、高达 10GBASE-T 的以太网、Wi-Fi 6、Wi-Fi 5、监控、HDBaseT、PoE++、PoE+、PoE、嘈杂环境

专利

本产品拥有一项或多项适用专利。 有关专利的更多信息，请访问 https://www.belden.com/patents。

导体

Size Stranding Material No. of Pairs
23 AWG Solid BC - Bare Copper 4

绝缘

Material Color Code
PO - Polyolefin White & Blue, White & Orange, White & Green, White & Brown

外屏蔽

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.265 in (6.73 mm)

电气设备

Max. Conductor DCR Max. Capacitance Unbalance
82 Ohm/km (25 Ohm/1000ft) 45 pF/100m

延迟

Max. Delay Nom. Velocity of Prop.
537.6 ns/100m 70%

电压

UL Voltage Rating
300 V (CMR), 300 V (CL3R)

温度

UL Temperature Operating Storage
90°C -20°C To +75°C -20°C To +75°C

弯曲半径

Installation Min.
2.65 in (67.3 mm)

最大拉伸张力

25 lb (11 kg)

线缆毛重

37 lbs/1000 ft

环境适应性

室内立管

阻燃性/遇火反应

UL 1666 立管，FT4

CEC / C（UL）合规性

CMR

ICEA合规性

S-116-732

IEEE合规性

IEEE 802.3bt 类型 1、类型 2、类型 3、类型 4

NEMA合规性

ANSI/NEMA WC-66

数据类别

6A 类

TIA/EIA合规

ANSI/TIA-568.2-D 6A 类

ISO/IEC合规性

ISO/IEC 11801-1、IEC 61156-5

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

备注

电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。

更新和修订

版本号：0.18 版本日期：02-26-2026

更新和修订

版本号：0.18 版本日期：02-26-2026


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC
10GXW52 0101000 黑色 线盘 1,000 ft 612825488682
10GXW52 0061000 浅蓝色 线盘 1,000 ft 612825488644
10GXW52 0051000 绿色 线盘 1,000 ft 612825488637
10GXW52 0071000 紫色 线盘 1,000 ft 612825488651
10GXW52 0091000 白色 线盘 1,000 ft 612825488675
10GXW52 0041000 黄色 线盘 1,000 ft 612825488620
