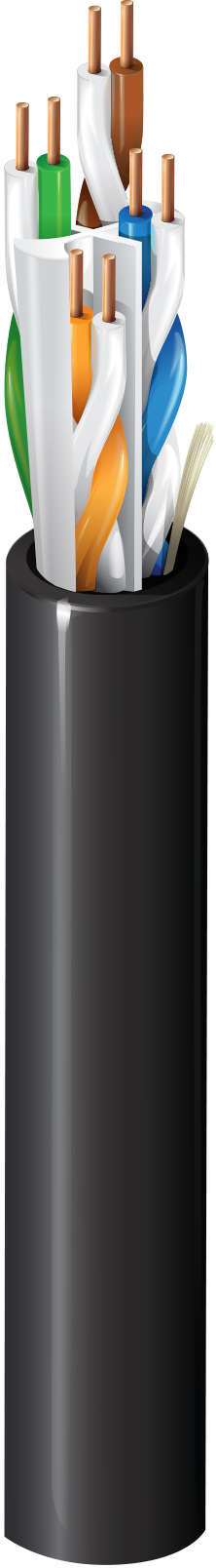

6A 类电缆

6A 类增强型水平电缆 (625MHz)，室内/室外，4 对，23 AWG 实心裸铜导体，U/UTP，立管 -CMR/CMX 室外，PVC 护套

规格

适合应用	室内/室外、场所水平电缆、高达 10GBASE-T 的以太网、Wi-Fi 6、Wi-Fi 5、PoE++、PoE+、PoE、HDBaseT
专利	本产品拥有一项或多项适用专利。有关专利的更多信息，请访问 https://www.belden.com/patents。

Size	Stranding	Material	No. of Pairs
23 AWG	Solid	BC - Bare Copper	4

Material	Color Code
PO - Polyolefin	White & Blue, White & Orange, White & Green, White & Brown

Separator	Material	Nom. Diameter	Ripcord
Center Member (Patented EquiSpline®), EquiBlock™ Barrier Technology	PVC - Polyvinyl Chloride	0.300 in (7.62 mm)	Yes

线缆外廓直径（标称）	0.300 in (7.62 mm)

Max. Conductor DCR	Max. Capacitance Unbalance
82 Ohm/km (25 Ohm/1000ft)	45 pF/100m

Frequency	Max. Delay	Max. Delay Skew	Nom. Velocity of Prop.
100 MHz	537.6 ns/100m	45 ns/100m	65%

Frequency [MHz]	Max. Insertion Loss (Attenuation)	Min. NEXT [dB]	Min. PSNEXT [dB]	Min. PSACR [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Return Loss) [dB]	Max./Min. Input Impedance (unFitted) [Ohm]	Min. PSANEXT [dB]	Min. PSAACRF [dB]	Min. TCL [dB]	Min. ELTCTL [dB]
1	2.1 dB/100m	75.3	75.3	73.2	74.8	20.0	100 +/-15	77.0	77.0	40.0	35.0
4	3.8 dB/100m	66.3	66.3	62.5	62.8	23.0	100 +/-15	77.0	76.2	40.0	23.0
8	5.3 dB/100m	61.8	61.8	56.4	56.7	24.5	100 +/-15	77.0	70.1	40.0	16.9
10	5.9 dB/100m	60.3	60.3	54.4	54.8	25.0	100 +/-15	77.0	68.2	40.0	15.0
16	7.5 dB/100m	57.2	57.2	49.8	50.7	25.0	100 +/-15	77.0	64.1	38.0	10.9
20	8.4 dB/100m	55.8	55.8	47.4	48.8	25.0	100 +/-15	77.0	62.2	37.0	9.0
25	9.4 dB/100m	54.3	54.3	45.0	46.8	24.3	100 +/-15	77.0	60.2	36.0	7.0
31.25	10.5 dB/100m	52.9	52.9	42.4	44.9	23.6	100 +/-15	78.1	58.3	35.1	5.1
62.5	15.0 dB/100m	48.4	48.4	33.4	38.9	21.5	100 +/-15	73.6	52.3	32.0
100	19.1 dB/100m	45.3	45.3	26.2	34.8	20.1	100 +/-15	70.5	48.2	30.0
200	27.6 dB/100m	40.8	40.8	13.2	28.8	18.7	100 +/-15	66.0	42.2	27.0
250	31.1 dB/100m	39.3	39.3	8.3	26.8	18.0	100 +/-15	64.5	40.2	26.0
300	34.3 dB/100m	38.1	38.1	3.9	25.3	17.5	100 +/-32	63.3	38.7	25.2
350	37.2 dB/100m	37.1	37.1		23.9	17.0	100 +/-32	62.3	37.3	24.6
400	40.1 dB/100m	36.3	36.3		22.8	16.6	100 +/-32	61.5	36.2	24.0
450	42.7 dB/100m	35.5	35.5		21.7	16.2	100 +/-32	60.7	35.1	23.5
500	45.3 dB/100m	34.8	34.8		20.8	15.9	100 +/-32	60.0	34.2	23.0
550	47.7 dB/100m	33.2	31.2		20.0	15.6	100 +/-32	59.4	33.4	22.6
600	50.1 dB/100m	32.6	30.6		19.2	15.4	100 +/-32	58.8	32.6	22.2
625	51.2 dB/100m	32.4	30.4		18.9	15.2	100 +/-32	58.6	32.3	22.0
750	56.7 dB/100m	31.2	29.2		17.3	14.7	100 +/-32	57.4	30.7	21.2
860	61.2 dB/100m	30.3	28.3		16.1	14.3	100 +/-32	56.5	29.5	20.7

UL Voltage Rating
300 V (CMR), 300 V (CMX-Outdoor)

UL Temperature	Operating	Installation	Storage
90°C	-40°C To +75°C	-20°C To +75°C	-40°C To +75°C

Stationary Min.	Installation Min.
2.5 in (64 mm)	3.0 in (76 mm)

最大拉伸张力	25 lb (11 kg)
线缆毛重	41 磅/1000 英尺

环境适应性	室内/室外、室内、室外、耐晒、架空-承力吊索支撑
阻燃性/遇火反应	UL 1666 立管、FT4、IEEE 1202 垂直托盘燃烧测试、IEC 60332-1-2
CPR合规性	CPR Euroclass: Eca; CPR UKCA类别：Eca
NEC/UL合规性	第 800 条、CMR、CMX- 户外
CEC / C（UL）合规性	CMX-室外
ICEA合规性	S-116-732, S-56-434, S-99-689, S-100-685
IEEE合规性	IEEE 802.3bt 类型 1、类型 2、类型 3、类型 4
NEMA合规性	ANSI/NEMA WC-66
数据类别	6A 类
TIA/EIA合规	ANSI/TIA-568.2-D 6A 类
ISO/IEC合规性	ISO/IEC 11801-1、IEC 61156-5
CENELEC合规性	隔离等级符合 EN50174-2 = a
欧洲指令合规性	欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16
英国监管合规性	UKCA标识
APAC合规性	中国 RoHS II (GB/T 26572-2011)
静压室编号	10GX13 / 10GX33 / 10GXS13 / 10GXS33
非静压室编号	10GX12 / 10GX32 / 10GXS12 / 10GXS32

备注	电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。 625 MHz 以上的值仅供工程信息使用。打印包括从最大到 0 的降序英尺数/米数标记。
