规格
产品概述
| 适合应用 | PROFINET Cat6A, 恶劣环境, IIoT, 工厂或过程自动化, IP摄像头和设备, 数据通信, 等 |
|---|
构造详情
导体
| 尺寸 | 绞合 | 材料 | 对数 | 元件数 |
|---|---|---|---|---|
| 22AWG | 实心 | BC - 裸铜 | 4 | 8 |
绝缘
| 材料 | 标称绝缘直径 | 色标 |
|---|---|---|
| PE——聚乙烯（泡沫） | 1.60 mm（0.0630 in） | 白/蓝，白/橙，白/绿，白/棕 |
内屏蔽
| 屏蔽类型 | 材料 | 覆盖率 |
|---|---|---|
| 屏蔽胶带 | 双层结构（铝+聚乙烯） | 100% |
外屏蔽
| 屏蔽类型 | 材料 | 覆盖率 |
|---|---|---|
| 编织 | 镀锡铜（TC） | 80% |
外层护套
| 材料 | 标称直径 |
|---|---|
| PE - 聚乙烯 | 8.7 mm（0.34 in） |
|
线缆外廓直径（标称） |
8.7 mm（0.34 in） |
|---|
电气特性
电气设备
| 最大导体DCR | 最高互电容 | 最高电容失衡 | 标称特性阻抗 |
|---|---|---|---|
| 59.1 Ohm/km | 56 pF/m (17 pF/ft) | 160 pF/100m | 100 Ohm |
延迟
| 最大延迟偏差 | 标称传输速度 |
|---|---|
| 25 ns/100m | 78% |
高频
| 频率[MHz] | 最大插入损耗（衰减） | 最低NEXT [dB] | 最低ACR [dB] | 最低PSACR [dB] | 最低ACRF（ELFEXT）[dB] | 最低RL（回波损耗）[dB] | 最低ELTCTL [dB] |
|---|---|---|---|---|---|---|---|
| 1 | 2 dB/100m | 78 | 76 | 73 | 78 | 20 | 35 |
| 4 | 3.7 dB/100m | 78 | 74.3 | 71.3 | 78 | 23 | 23 |
| 10 | 5.9 dB/100m | 78 | 72.1 | 69.1 | 75.3 | 25 | 15 |
| 16 | 7.4 dB/100m | 78 | 70.6 | 67.6 | 71.2 | 25 | 10.9 |
| 31.2 | 10.4 dB/100m | 78 | 67.6 | 64.6 | 65.4 | 23.6 | 5.1 |
| 62.5 | 14.9 dB/100m | 75.5 | 60.6 | 57.6 | 59.4 | 21.5 | |
| 100 | 19 dB/100m | 72.4 | 53.4 | 50.4 | 55.3 | 20.1 | |
| 125 | 21.4 dB/100m | 70.9 | 49.6 | 46.6 | 53.4 | 19.4 | |
| 200 | 27.5 dB/100m | 67.9 | 40.4 | 37.4 | 49.3 | 18 | |
| 250 | 31 dB/100m | 66.4 | 35.5 | 32.5 | 47.3 | 17.3 | |
| 300 | 34.2 dB/100m | 65.2 | 31.1 | 28.1 | 45.8 | 17.3 | |
| 500 | 50.1 dB/100m | 60.7 | 10.6 | 7.6 | 39.7 | 17.3 |
|
表格说明 |
低于 4 MHz 的限值仅供参考。 |
|---|
|
筛选等级 |
I 型 |
|---|
机械特性
温度
| 运行 | 安装 | 储存 |
|---|---|---|
| -40°C至+80°C | 0°C至+60°C° | -40°C至+80°C |
弯曲半径
| 静态最小值 | 安装最小值 |
|---|---|
| 45 mm（1.8 in） | 90mm |
标准与合规性
|
环境适应性 |
室内/室外、室内、室外 - 仅黑色 |
|---|---|
|
数据类别 |
6A类 |
|
ISO/IEC合规性 |
ISO/IEC 11801-1 |
|
CENELEC合规性 |
依据EN50174-2 = d的隔离等级 |
|
欧洲指令合规性 |
欧盟CE标志 |
历史
|
更新和修订 |
修订编号：0.97 修订日期：2024年04月29日 |
|---|
零件编号
| 货号 | 颜色 | 收起类型 | 长度 | EAN码 |
|---|---|---|---|---|

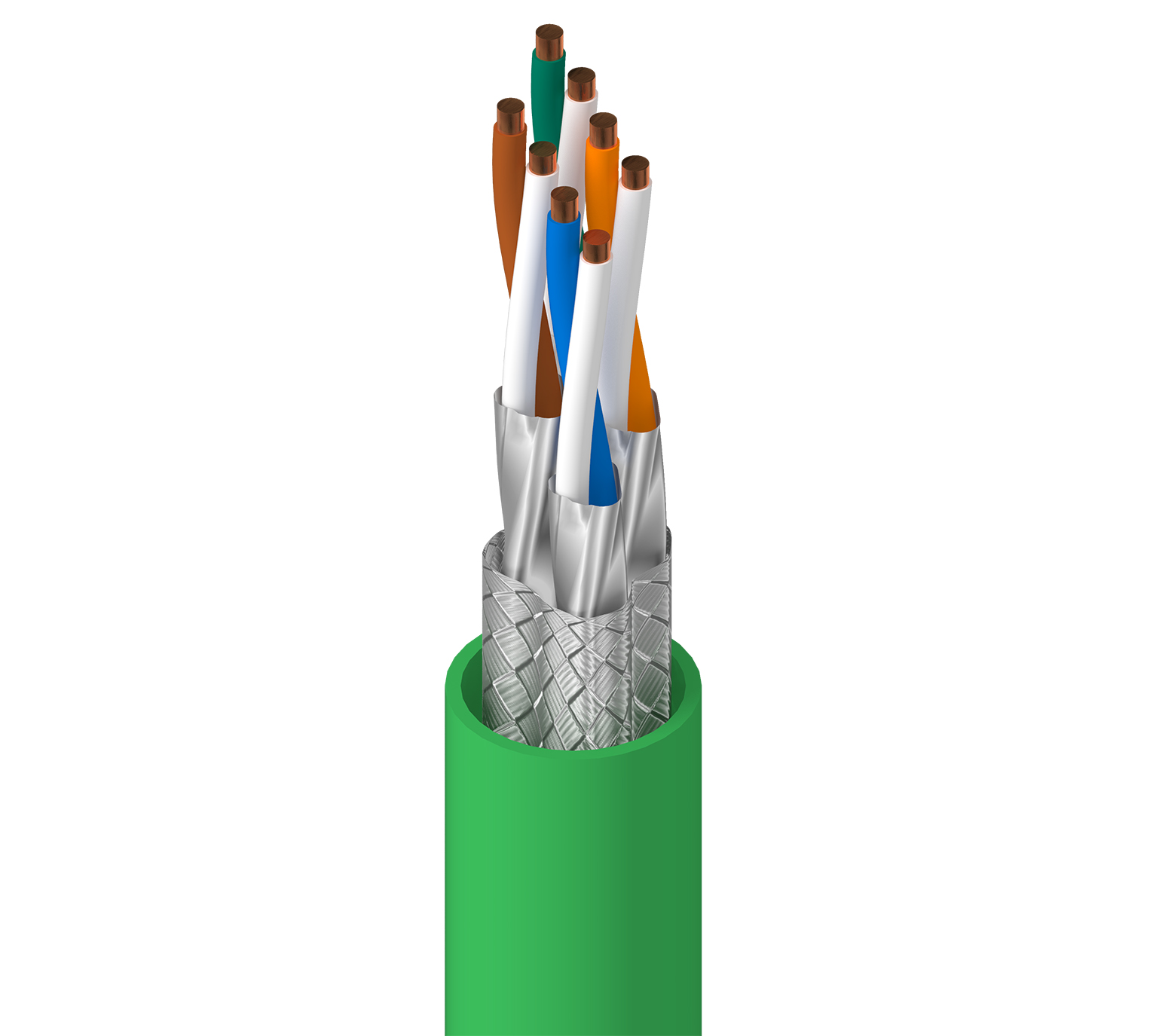

| 74010EPE.00305 | 黑色 | 线盘 | 305 m | 8719605177407 |
