产品编号: SPE405

DataTuff Ind SPE 40m 1Gbps 100 欧姆 22AWG SFTP PVC

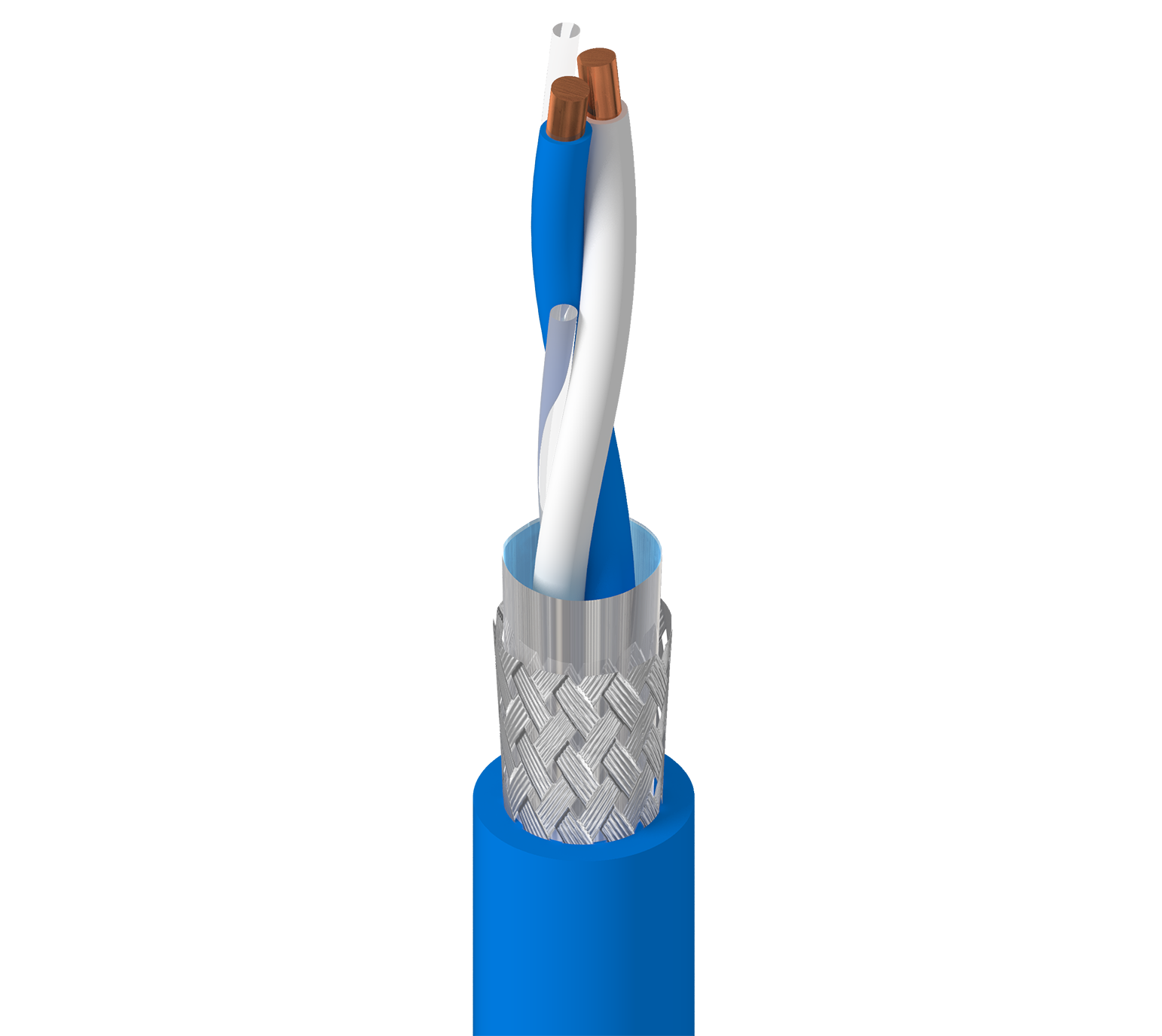

DataTuff 工业单对以太网 40m 1Gbps 100 Ohm 22AWG（实心）裸铜，泡沫 PE 绝缘，整体 Beldfoil®+ 镀锡铜编织（80%）屏蔽，PVC 外护套

  • 上架时间:
    美洲
  • 状态:
    有源
SPE405
  • SPE405
1 的 1

规格

Expand All

适合应用

嘈杂环境、工业物联网、工厂或过程自动化、IP 摄像机和设备、数据通信等。

导体

Size Stranding Material No. of Pairs
22 AWG Solid BC - Bare Copper 1

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 0.069 in (1.8 mm) White & Blue

外屏蔽

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%
Braid Tinned Copper (TC) 80%

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.201 in (5.11 mm)

电气设备

Max. Conductor DCR Max. Capacitance Unbalance
54.3 Ohm/km (16.6 Ohm/1000ft) 1,200 pF/km

延迟

Frequency Max. Delay Max. Delay Skew
100 MHz 538 ns/100m 25 ns/100m

高频

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. RL (Return Loss) [dB] Min. SRL (Structural Return Loss) [dB] Min. TCL [dB] Min. ELTCTL [dB] Max. Surface Transfer Impedance [mOhm/m] Min. Coupling Attenuation [dB]
1 2.1 dB/100m 20 40 40 50
4 3.7 dB/100m 23 40 28 76
8 5.2 dB/100m 24.5 36.5 21.9 93
10 5.8 dB/100m 25 35.0 20.0 100
16 7.3 dB/100m 25 31.9 15.9 135
20 8.2 dB/100m 25 30.5 14 155
25 9.2 dB/100m 24.3 29 12 178
30 10.1 dB/100m 23.8 27.8 10.5 200 85
60 14.3 dB/100m 21.7 23.3 5 85
100 18.5 dB/100m 20.1 20 5 85
200 26.5 dB/100m 18.0 15.5 5 79
250 29.7 dB/100m 17.3 14 5 77
300 32.7 dB/100m 16.8 12.8 5 75
350 35.4 dB/100m 16.3 11.8 5 74
400 38.0 dB/100m 15.9 11 5 73
450 40.4 dB/100m 15.5 10.2 5 72
500 42.8 dB/100m 15.2 9.5 5 71
550 45.0 dB/100m 14.9 8.9 5 70
600 47.1 dB/100m 14.7 8.3 5 69

电压

UL Voltage Rating Voltage Rating
300 V (UL AWM 2095) 300 V (IEC 61156-11)

温度

UL Temperature Operating
80°C -30°C To +80°C

弯曲半径

Installation Min.
2 in (51 mm)

线缆毛重

10.9 磅/1000 英尺

环境适应性

室内，室外，抗紫外线，耐油

阻燃性/遇火反应

FT2，IEC 60332-1-2

AWM合规性

AWM 2095, AWM I A/B

IEEE合规性

IEEE 802.3bp

ISO/IEC合规性

IEC 61156-11

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)、REACH：2020-01-16

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

电参数值即基于线缆测试及典型Belden系统中的代表性能得出的预期性能。

更新和修订

修订编号：0.96 修订日期：09-07-2025

更新和修订

修订编号：0.96 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 收起类型 长度
SPE405 0065000
SPE405 0105000
SPE405 0101000 黑色 线盘 1,000 ft
SPE405 0061000 浅蓝色 线盘 1,000 ft
