产品编号: FX Brilliance OM1 SC

FX Brilliance OM1 SC连接器

FX Brilliance 通用 SC 现场可安装连接器，多模，OM1，米色外壳，1/包，支持 250 µm（使用分线套件）、900 µm、2 mm 和 3 mm 光纤（使用护套）。 包括 900 µm 靴，其他配件（Breakout Kit & 夹套靴）单独出售。

  • 上架时间:
    全球
  • 状态:
    有源

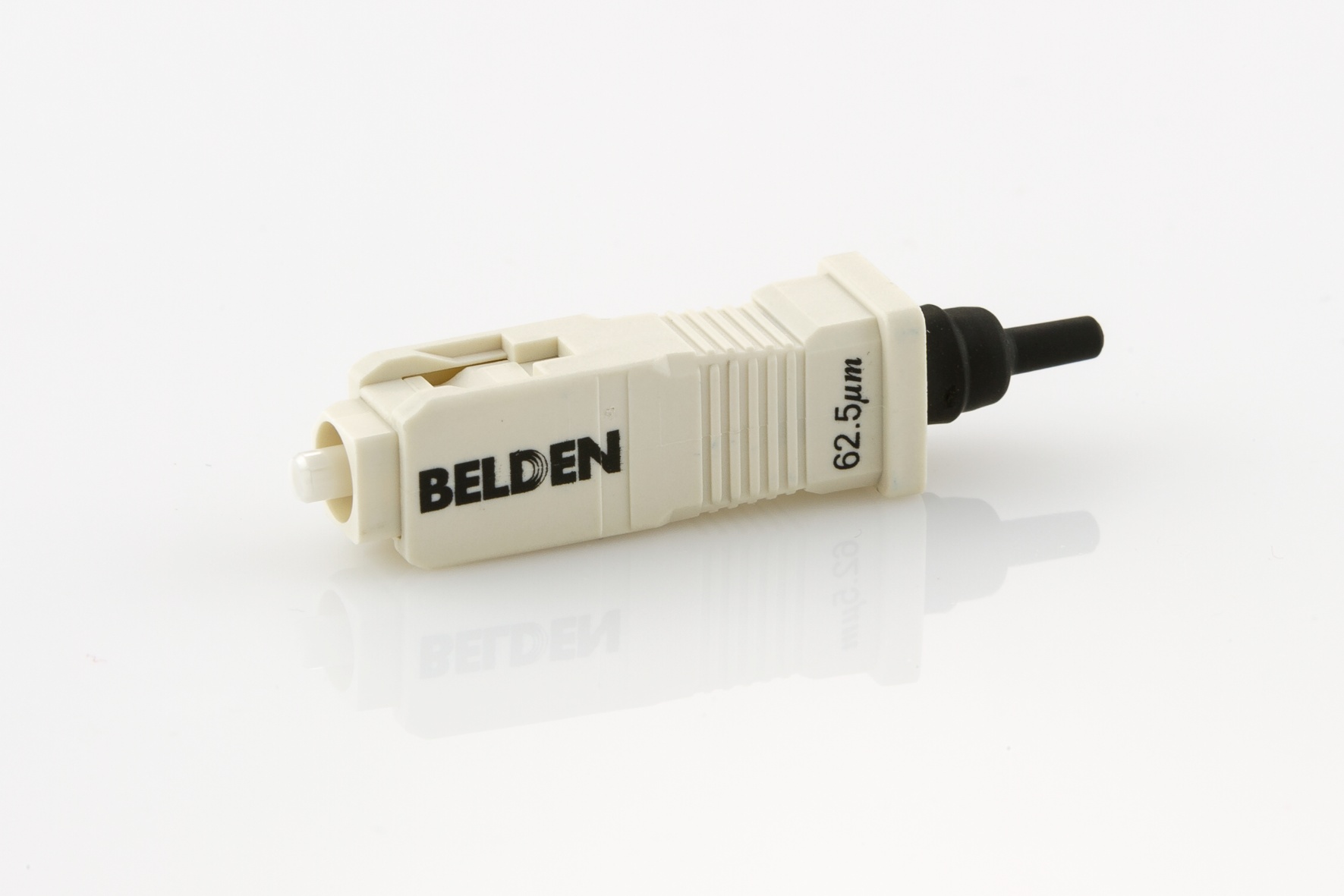

FX Brilliance OM1 SC
  • FX Brilliance OM1 SC
1 的 1

规格

Expand All

环境空间

室内

适合应用

配线架、配线架、FTTD（光纤到桌面）工作站插座、FTTH（光纤到户）和 MDU（多住宅单元）内的光纤电缆现场端接。

光缆构造

Fiber Type
OM1

重量

0.007 lbs

机械规格

Test TIA 568.3-D (MM)
Intermateability Requirement Compliant with TIA/EIA-604-3 (FOCIS 3)
Operating Temp Range -40°C to +60°C
Storage Temp Range -40°C to +75°C
Durability 500 cycles, less than 0.2 dB change, FOTP-21

最大插入损耗

0.50 dB

典型插入损耗

0.20 dB

1550nm 时的最小反射率

-30 分贝

力学测试

Description

端接类型

机械

1次端接耐久性

500 次循环，变化小于 0.2 dB，FOTP-21

工作温度范围

-40°C 至 +60°C

储存温度范围

-40°C 至 +75°C

材料

Description Material Color
Boot Rubber Black
Protective Ferrule Cap Plastic Opaque
Connector Body Plastic Beige
Ferrule Ceramic

TIA/EIA合规

TIA 568-C.3

MII 命令 #39（中国 RoHS）

EUP 50

安全认证

ACA

随附零件

900 µm 套管，保护套圈

相关零件

FX Brilliance 精密安装套件，适用于 2 毫米和 3 毫米护套光纤的套管，250µm 至 900µm 的分线套件。

包装

密封塑料袋单独包装。 二十五 (25) 个连接器采用防尘防潮泡罩包装。

备注

有关安装程序，请参阅安装指南 PX105234。 光纤可使用同一连接器重新端接最多 5 次。

更新和修订

修订编号：0.64 修订日期：02-12-2025

更新和修订

修订编号：0.64 修订日期：02-12-2025


Report An Error

零件编号

货号 颜色 包装 UPC
AX105205-B25 米色 25 件装 611589105224
AX105205-S1 米色 1包 611589105231
