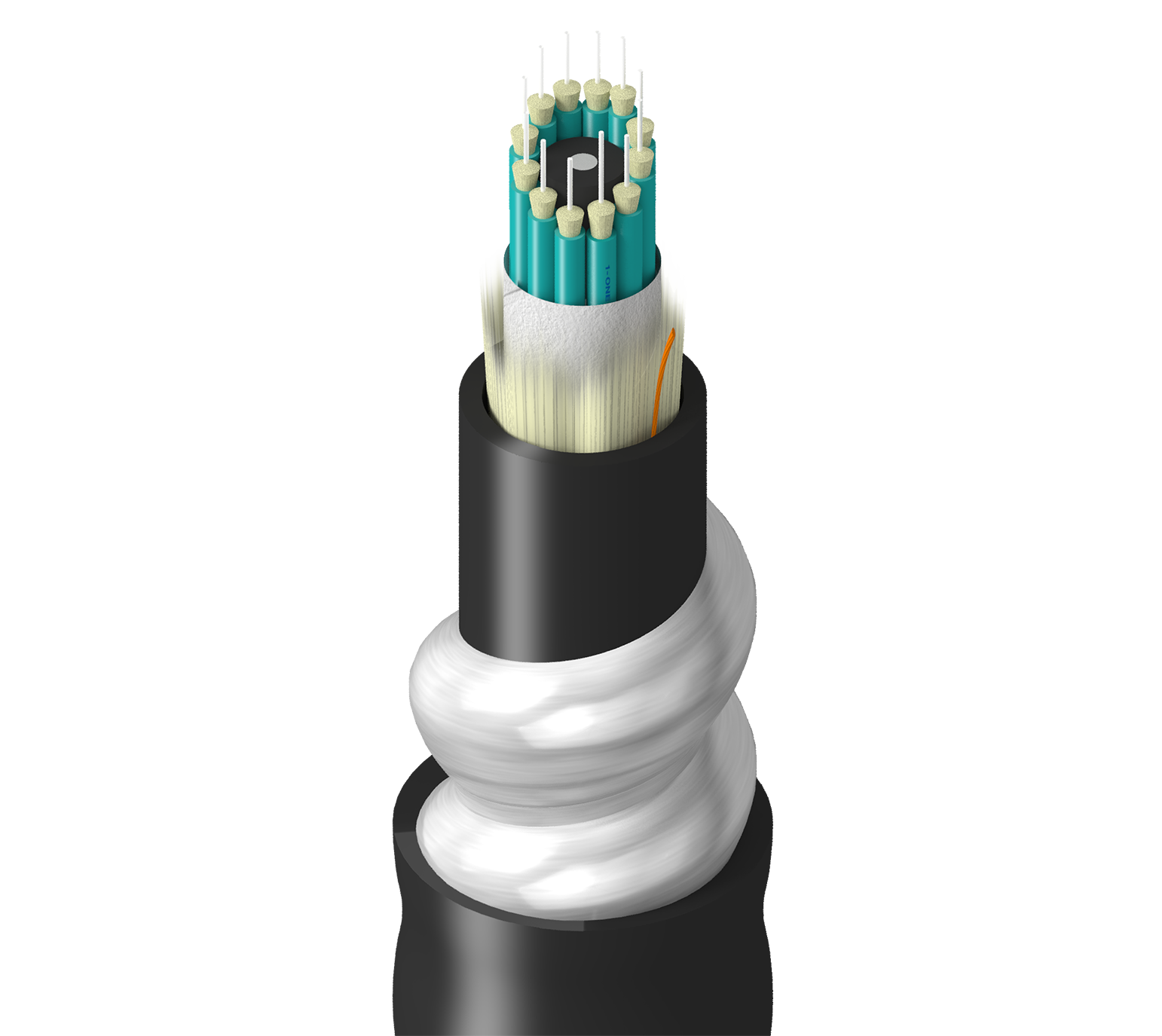

TF-3BB-012-RI5

工厂, 室内和户外, BO, OM3, 12f, 亚单元2.0mm, AIA, Dbl Jkt - PVC, OFCR, 耐臭氧，耐紫外线，耐油

...
工厂级, 室内/户外, 分支, OM3, 12根光纤, 亚单元2.0mm 900um, 铝联锁铠装, 双护套 - PVC, OFCR, 耐臭氧，耐紫外线，耐油
英语
索取报价
分享
获得产品提醒

规格
报告错误
产品概述

产品类别

光纤分支线缆

适合应用

长距离水平和主干数据/电信网络, 噪声环境, 室内/户外和潮湿场所, 防鼠保护

光纤规格

光纤类型

OM3

光纤芯直径

50 µm

光纤直径

250 µm

缓冲材料

PVC - 聚氯乙烯

缓冲直径

900 µm

光纤数

12

光纤颜色代码

TIA-598-D

线缆结构

活动亚单元数量

12

每个亚单元光纤数量

1

亚单元直径

0.78 in（2.0 mm）

亚单元颜色

水蓝色

亚单元加强构件

隔水芳纶纱

中心加强件

GRP

缆芯绕包层

隔水带

内部护套规格

加强构件

隔水芳纶纱

材料

PVC - 聚氯乙烯

标称直径

0.540 in（13.7 mm）

颜色

黑色

铠装规格

铠装类型和材料

AIA - 铝联锁铠装

外部护套规格

护套材料

PVC - 聚氯乙烯

标称直径

0.950 in（24.1 mm）

光学特性
波长 850 nm 1300 nm
最大衰减值 3.0 dB/km 1.0 dB/km
1千兆以太网性能 1000 550
10千兆以太网性能 300 m --
最小有效模式带宽（EMB） 2000 MHz.km --
最小过满注入（OFL）带宽 1500 MHz.km 500 MHz.km
机械特性

安装时最小弯曲半径

20 x 线径

运行时最小弯曲半径

10 x 线径

安装时最大抗拉强度

1335 N（300 lbf）

操作时最大抗拉强度

400 N（90 lbf）

抗压性

220 N/cm

线缆毛重

298 lb/kft (443 kg/km)

温度范围

安装温度范围

-10°C至+60°C

工作温度范围

-40°C至+70°C

储存温度范围

-40°C至+70°C

标准与合规性

环境适应性

室内/户外，耐晒，耐油

阻燃性/遇火反应

OFCR、FT4

ICEA合规性

S-104-696
产品说明

备注

耐臭氧和耐液压油

历史

更新和修订

修订编号：0.22 修订日期：2022年11月14日

显示所有规格
隐藏规格说明
零件编号
货号 颜色 收起类型
TF-3BB-012-RI5N 黑色 线盘
