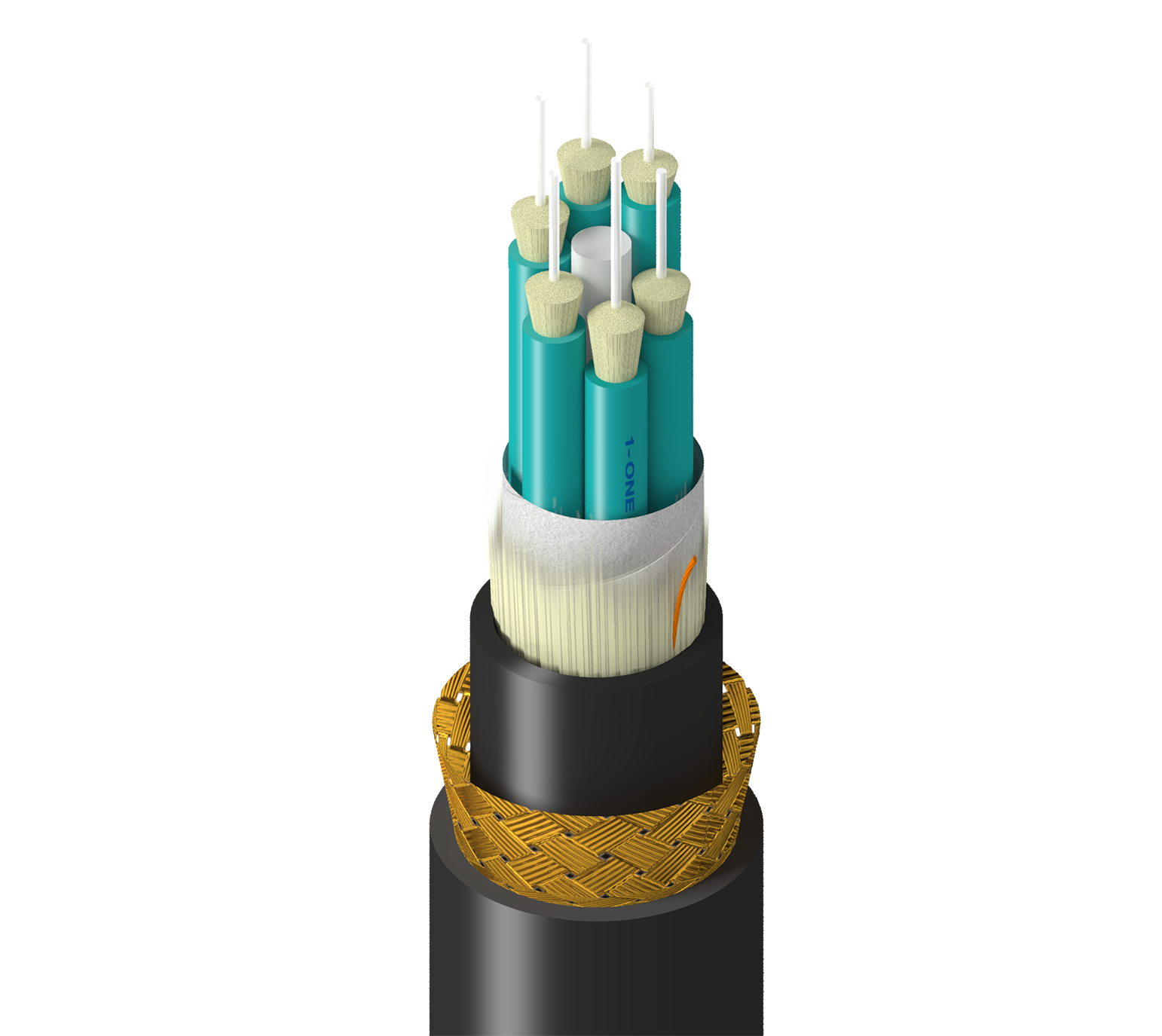

TM-3BB-006-LBA

船舶, 室内和户外, BO, OM3, 6f, 亚单元2.0mm, BBA, Dbl Jkt - LSZH, OFCR-ST1, ABS

...
船用级, 室内/户外, 分支, OM3, 6根光纤, 亚单元2.0mm 900um, 铜丝编织铠装, 双护套 - LSZH, OFCR-ST1, ABS认证
英语
Request Quote
分享
获得产品提醒

规格
报告错误
产品概述

产品类别

光纤分支线缆

适合应用

长距离水平和主干数据/电信网络, 噪声环境, 室内/户外和潮湿场所, 防鼠保护

光纤规格

光纤类型

OM3

光纤芯直径

50/125 µm

光纤直径

250 µm

缓冲材料

LSZH - 低烟无卤

缓冲直径

900 µm

光纤数

6

光纤颜色代码

TIA-598-D

线缆结构

活动亚单元数量

6

填料数量

0

每个亚单元光纤数量

1

亚单元隔水

隔水芳纶纤维

亚单元直径

0.078 in（2.0 mm）

亚单元颜色

水蓝色

亚单元加强构件

隔水芳纶纱

中心加强件

GRP

缆芯绕包层

隔水带

内部护套规格

加强构件

隔水芳纶纱

材料

LSZH - 低烟无卤（阻燃）

标称直径

0.368 in（9.3 mm）

颜色

黑色

撕裂绳数量

1

铠装规格

铠装类型和材料

BBA - 青铜丝编织铠装

外部护套规格

护套材料

LSZH - 低烟无卤（阻燃）

标称直径

0.553 in（14.0 mm）

光学特性
波长 850 nm 1300 nm
最大衰减值 3.0 dB/km 1.0 dB/km
1千兆以太网性能 1000 m 550 m
10千兆以太网性能 300 m -
最小有效模式带宽（EMB） 2000 MHz.km -
最小过满注入（OFL）带宽 1500 MHz.km 500 MHz.km
机械特性

安装时最小弯曲半径

20 x 线径

运行时最小弯曲半径

10 x 线径

安装时最大抗拉强度

2670 N（600 lbf）

操作时最大抗拉强度

800 N（180 lbf）

抗压性

440 N/cm

线缆毛重

191 lb/kft (284 kg/km)

温度范围

安装温度范围

-10°C至+60°C

工作温度范围

-40°C至+70°C

储存温度范围

-40°C至+70°C

标准与合规性

环境适应性

室内/户外、耐晒、埋设

阻燃性/遇火反应

OFCR-ST1、FT4

ICEA合规性

S-104-696

IEEE合规性

IEEE 45、IEEE 1580（仅限编织）

船用合规性

ABS

历史

更新和修订

修订编号：0.20 修订日期：2022年11月14日

显示所有规格
隐藏规格说明
零件编号
货号 颜色 收起类型
TM-3BB-006-LBAN 黑色 线盘
