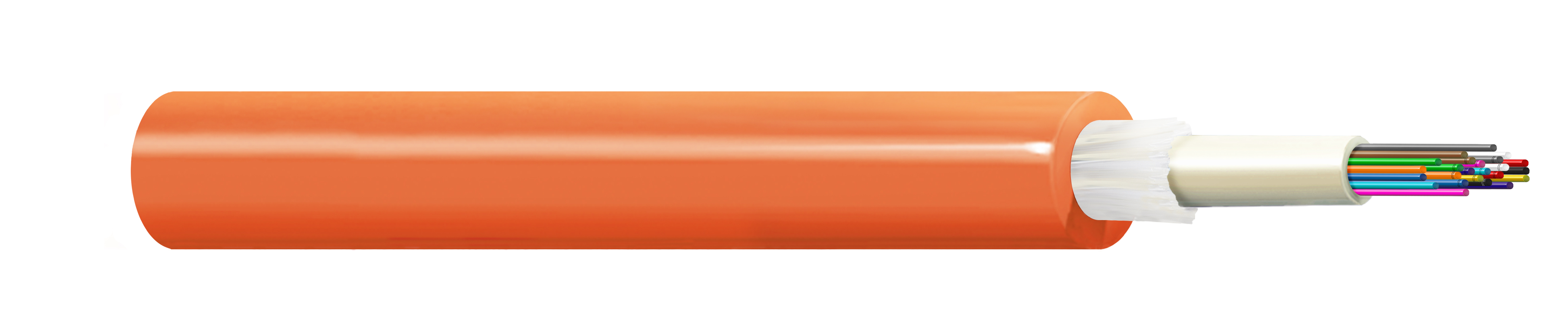

中心松套层光缆 - GURNE24

通用型（室内/户外）光纤中心松套管（填充凝胶套管）线缆，采用玻璃纱作为加强构件（提高防鼠保护）以及低烟无卤外部护套。产品特点：此款线缆通过采用玻璃纱加强鼠患防护性。外置于1个直径为3.3mm的套管，含24根光纤（MM OM4）。符合CPR Euroclass Dca标准。

可用性：

全球
全球库存：

已上市

报价

GURNE24

规格
资源

规格

产品概述

环境空间	室内/户外 - Euroclass Eca
适合应用	用于工业主干网等结构化（数据）布线系统的室外和户外用途, 园区主干网, 建筑物主干网（立管）和/或水平布线。用于工业网络的室外和户外用途, 电信, 有线电视和/或广播。易于安装在管道中, 隧道和/或管道。

构造

光缆构造

光纤类型	光纤数	亚单元颜色
OM4	24	TIA编码（Gxxxxxx.T）：自然色

光纤颜色代码	TIA编码（Gxxxxxx.T）：蓝色、橙色、绿色、棕色、灰色、白色、红色、黑色、黄色、紫色、粉红色、水蓝色。带环形标记：BL、OR、GR、BR、GY、WT、RD、BK、YL、VT、PK、AQ

缆芯水密性	是
缆芯隔水材料	隔水玻璃纱
线缆毛重	55 kg/km

亚单元规格

活动亚单元数量	1
亚单元位置数	1
每个亚单元光纤数量	24

物理规格

铠装类型	非铠装

护套规格

护套数量	单护套

外部护套规格

外层护套

材料	标称直径	是否有撕裂绳
LSZH - 低烟无卤（阻燃）	7.1mm	否

表格说明	标准颜色：橙色。可选颜色：橙色、黄色、绿松石色、紫粉色、红色、蓝色、绿色、棕色、紫色、粉色、灰色、白色、黑色、橙绿色

光学特性

1300 nm时的最大衰减值	0.9 dB/km
850 nm时的最大衰减值	2.9 dB/km

机械特性

力学测试

描述	检测标准	要求/值	按照产品系列规格
安装时线缆最小弯曲半径（短期）	IEC 60794-1-21-E6	142mm	IEC 60794-3-10
运行时线缆最小弯曲半径（长期）	IEC 60794-1-21-E11	71mm	IEC 60794-3-10
安装时线缆最大抗拉强度（短期）	IEC 60794-1-21-E1	3150 N（708 lbf）	IEC 60794-3-10
运行时线缆最大抗拉强度（长期）	IEC 60794-1-21-E1	1050 N（236 lbf）	IEC 60794-3-10
安装时线缆最大抗压性（短期）	IEC 60794-1-21-E3	15 kN/m	IEC 60794-3-10
运行时线缆最大抗压性（长期）	IEC 60794-1-21-E3	7.5 kN/m	IEC 60794-3-10

温度范围

工作温度范围	-30°C至+70°C
安装温度范围	-5°C至+50°C
储存温度范围	-30°C至+70°C

产品材料

UL等级/燃烧测试	非UL等级

标准

IEC 60754-2 - 卤酸气体含量 - 最大电导率	10 µS/mm
IEC阻燃性	IEC 60332-1-2
IEC 60754-2 - 卤酸气体含量 - 最低pH值	4.3
IEC 60754-1 - 卤含量	零
IEC 61034-2 - 烟雾浓度最低透光率	60%
CPR Euroclass	Dca-s2,d2,a1
REACH	符合
ISO/IEC合规性	IEC 60794, ISO/IEC 11801-1
防紫外线/防晒	是

历史

更新和修订	修订编号：0.58 修订日期：2024年09月17日

信息

更新和修订	修订编号：0.58 修订日期：2024年09月17日
