产品编号: 3093A

ControlBus™、同轴电缆 RG-6、#18 Sol BCCS、FFEP Ins、QUAD AL Shld、PVDF Jkt、CMP 高温 150C

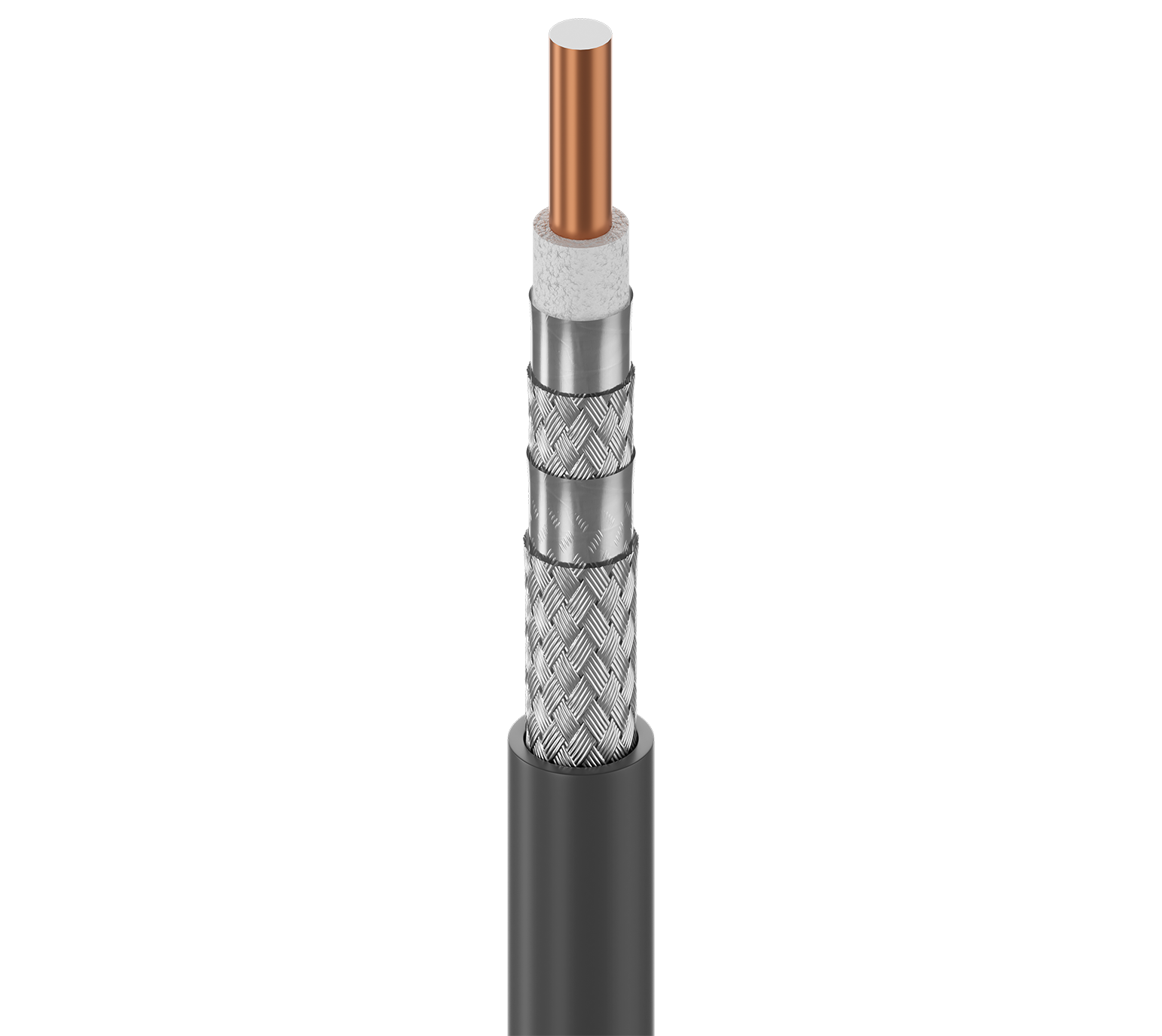

同轴电缆 RG-6 18 AWG（实心）裸铜包钢，泡沫 FEP 绝缘，整体 Duobond® II+ 铝编织 (60%)+Duofoil®+ 铝编织 (40%) 屏蔽，PVDF 外护套，CMP 高温 150C

  • 上架时间:
    全球
  • 状态:
    有源
3093A
  • 3093A
1 的 1

规格

Expand All

适合应用

恶劣环境、工厂自动化、ControlNet™、Modbus II、工业同轴电缆、Belden ControlNet 电缆提供最大的信号完整性和运行长度，超越 ControlNet 工厂车间应用所需的高速、时间关键要求

RG型

6

导体

Size Stranding Nom. Diameter Material
18 AWG Solid 0.040 in BCCS - Bare Copper Covered Steel

绝缘

Material Nom. Insulation Diameter Color Code
FEP - Fluorinated Ethylene Propylene (Foam) 0.170 in (4.32 mm) White

外屏蔽

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duobond® II 100%
2 Braid Aluminum 60%
3 Tape Tri-Laminate (Alum+Poly+Alum) Duofoil® 100%
4 Braid Aluminum 40%

外层护套

Material Nom. Diameter
PVDF - Polyvinylidene Fluoride 0.274 in (6.96 mm)

线缆外廓直径（标称）

0.274 in (6.96 mm)

回波损耗

Frequency Min. Structural Return Loss
5 - 50 MHz 23 dB

衰减

Frequency Nom. Attenuation
1 MHz 0.34 dB/100ft
2 MHz 0.37 dB/100ft
5 MHz 0.44 dB/100ft
10 MHz 0.58 dB/100ft
20 MHz 0.85 dB/100ft
50 MHz 1.39 dB/100ft
100 MHz 1.99 dB/100ft
200 MHz 2.92 dB/100ft
300 MHz 3.68 dB/100ft
400 MHz 4.38 dB/100ft

电气设备

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
28 Ohm/1000ft 2.6 Ohm/1000ft (8.5 Ohm/km) 16.5 pF/ft (54.1 pF/m) 75 Ohm 82%

电压

UL Voltage Rating
300 V (CMP)

温度

UL Temperature Operating
150°C -20°C to +150°C

弯曲半径

Installation Min.
2.75 in (69.9 mm)

最大拉伸张力

104 lb (47.2 kg)

线缆毛重

36 磅/1000 英尺

环境适应性

室内 - 静压室、室内、户外、架空 - 承力吊索支撑、埋设

可持续发展

CA Prop 65

阻燃性/遇火反应

NFPA 262

NEC/UL合规性

CMP

CEC / C（UL）合规性

CMP

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

非静压室编号

3092A

备注

仅限 1000 英尺安装时提供蓝色作为标准配置。 适用于户外和直埋应用。

更新和修订

修订编号：0.502 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, N - 最终安装长度可能有所不同 -0% 至 +10% 的长度显示。, Z - 最终投入可能会有所不同 (= 或 -) 10% 对于线轴或卷轴和 (+ 或者 -) 对于从所示长度展开的纸箱，收取 5% 的费用。

更新和修订

修订编号：0.502 修订日期：09-07-2025

脚注

C - 板条箱卷轴安装。, N - 最终安装长度可能有所不同 -0% 至 +10% 的长度显示。, Z - 最终投入可能会有所不同 (= 或 -) 10% 对于线轴或卷轴和 (+ 或者 -) 对于从所示长度展开的纸箱，收取 5% 的费用。

Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
3093A 0101000 黑色 线盘 1,000 ft 612825141464 C
3093A 0102500 黑色 线盘 2,500 ft 612825141488 C N
3093A 0105000 黑色 线盘 5,000 ft 612825141495 C Z
