3094A

ControlBus™, 同轴RG-11, #14 Sol BCCS, FPE Ins, QUAD AL Shld, PVC护套, CMR

...

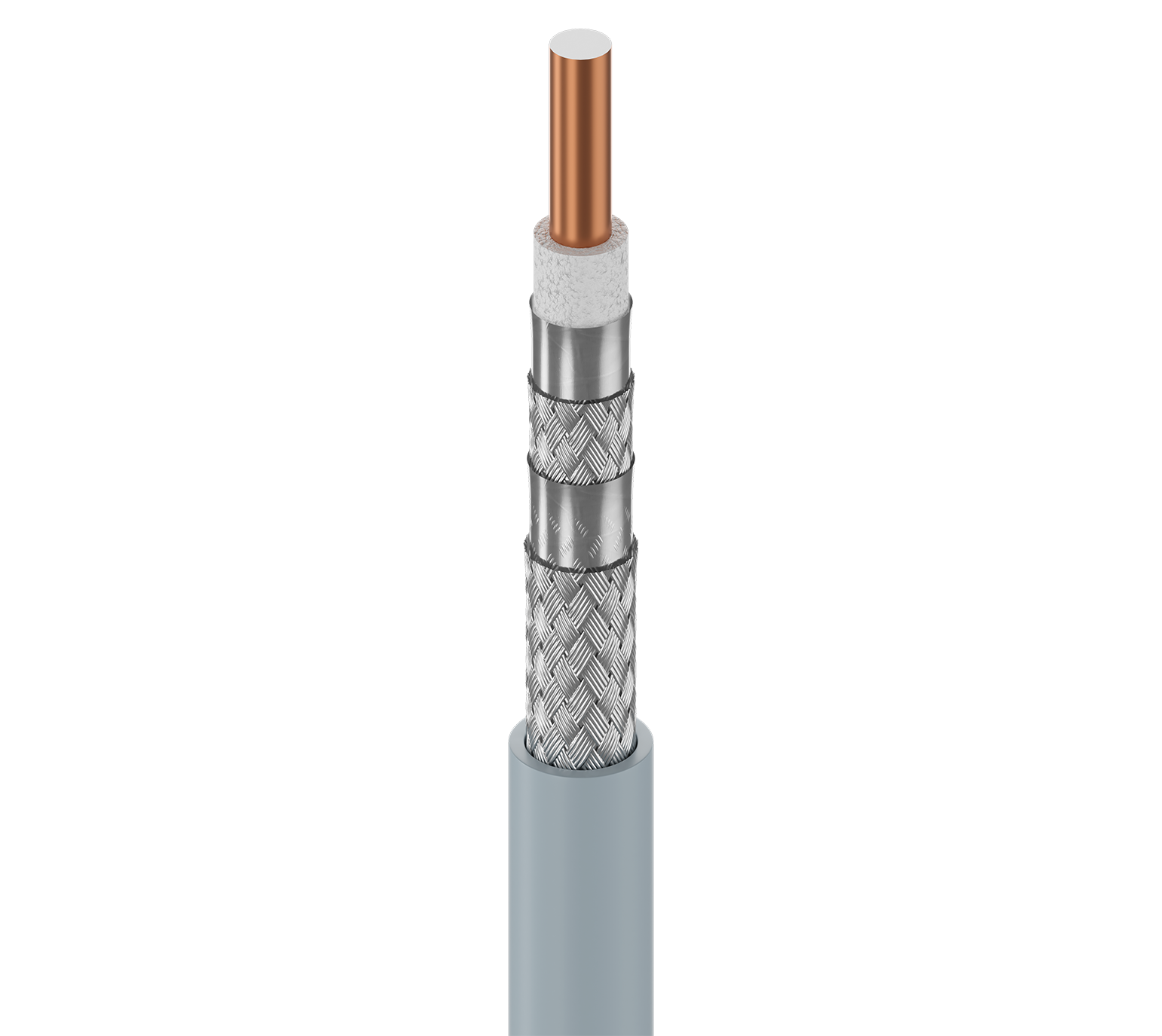

同轴RG-11 14AWG（实心）裸铜包钢, 发泡PE绝缘, 通体Duobond® II + 铝编织（60%）+ Duofoil® + 铝编织（40%）屏蔽, PVC外部护套, CMR
英语
索取报价
分享
索取样品 获得产品提醒

规格
报告错误
产品概述

适合应用

恶劣环境, 工厂自动化, ControlNet™, Modbus II, 工业同轴, Belden ControlNet线缆提供最大的信号完整性且运行长度超过ControlNet工厂应用必需的高速, 高时效要求

构造详情

RG型

11

导体
尺寸 绞合 标称直径 材料
14AWG 实心 0.064英寸 BCCS - 裸铜包钢
绝缘
材料 标称绝缘直径 色标 备注
PE——聚乙烯（泡沫） 0.280 in（7.11 mm） 白色 充气
外屏蔽
层级 外屏蔽型 材料 材料商品名称 覆盖率
1 屏蔽胶带 三层复合（铝+聚乙烯+铝） Duobond® II 100%
2 编织 铝 60%
3 屏蔽胶带 三层复合（铝+聚乙烯+铝） Duofoil® 100%
4 编织 铝 40%
外层护套
材料 标称直径
PVC - 聚氯乙烯 0.407 in（10.3 mm）

线缆外廓直径（标称）

0.407 in（10.3 mm）

电气特性
回波损耗
频率 分钟结构回波损耗
5 - 400 MHz 20 dB
衰减
频率 标称衰减
1 MHz 0.16 dB/100ft
2 MHz 0.18 dB/100ft
5 MHz 0.26 dB/100ft
10 MHz 0.38 dB/100ft
20 MHz 0.55 dB/100ft
50 MHz 0.83 dB/100ft
100 MHz 1.17 dB/100ft
200 MHz 1.60 dB/100ft
300 MHz 1.99 dB/100ft
400 MHz 2.30 dB/100ft
电气设备
标称导体DCR 标称外屏蔽DCR 导体到屏蔽标称电容 标称特性阻抗 标称传输速度
11.5 Ohm/1000ft 1.8 Ohm/1000ft (5.9 Ohm/km) 16.3 pF/ft (53.5 pF/m) 75 Ohm 83%
电压
UL额定电压
300 V (CMR, CMG)
机械特性
温度
UL温度 运行
75°C -30°C至75°C
弯曲半径
安装最小值
4 in (100 mm)

最大拉伸张力

234 lb（106 kg）

线缆毛重

60 lb/1000ft

标准与合规性

环境适应性

室内-隔层、室内、户外、耐晒、架空 - 承力吊索支撑

可持续发展

CA Prop 65

阻燃性/遇火反应

UL 1666 立管

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

CMR, CL2R

CEC / C（UL）合规性

CMG

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国RoHS II（GB/T26572-2011）

静压室编号

3095A

产品说明

备注

每2.6米凿孔标记以帮助用户安装。
历史

更新和修订

修订编号：0.513 修订日期：2024年04月29日

显示所有规格
隐藏规格说明
零件编号
货号 颜色 收起类型 长度 UPC 脚注
3094A F2V500 灰色，DEC 线盘 500 ft 612825141525
3094A F2V1000 灰色，DEC 线盘 1,000 ft 612825141501
3094A F2V2000 灰色，DEC 线盘 2,000 ft 612825141518 C
