产品编号：3132A

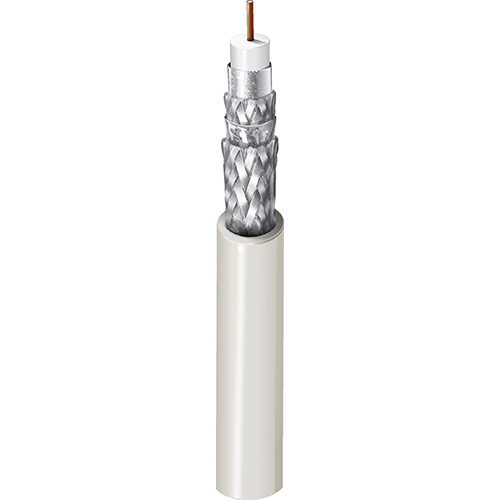

ControlBus™, Coax RG6, #18 Sol BCCS, FEP Ins, QUAD AL Shld, PVDF Jkt, CMP
ControlBus™, Coax RG6 18AWG (Solid) Bare Copper Covered Steel, FEP Insulation, Overall Duofoil®+ Aluminum Braid(60%)+Overall Duofoil®+Aluminum Braid(40%) Shield, PVDF Outer Jacket, CMP
-
可用性：
全球
-
全球库存：
已上市
规格
产品概述
| 适合应用 | 恶劣环境, 工厂自动化, ControlNet™, Modbus II, 工业同轴, Belden ControlNet线缆提供最大的信号完整性且运行长度超过ControlNet工厂应用必需的高速, 高时效要求 |
|---|
物理特性（总体）
导体
| AWG | 绞合 | 材料 | 标称直径 | 同轴线缆数 |
|---|---|---|---|---|
| 18 | 实心 | BCCS - 裸铜包钢 | 0.04英寸 | 1 |
|
导体数 |
1 |
|---|
绝缘
| 材料 | 标称直径 |
|---|---|
| FEP - 氟化乙丙烯（发泡） | 0.17英寸 |
外屏蔽
| 类型 | 层级 | 材料 | 材料商品名称 | 覆盖率[%] |
|---|---|---|---|---|
| 屏蔽胶带 | 1 | 三层复合（铝+聚乙烯+铝） | Duofoil® | 100% |
| 编织 | 2 | 铝 | 60% | |
| 屏蔽胶带 | 3 | 三层复合（铝+聚乙烯+铝） | Duofoil® | 100% |
| 编织 | 4 | 铝 | 40% |
外层护套
| 材料 | 标称直径 |
|---|---|
| PVDF - 聚偏二氟乙烯 | 0.274英寸 |
电气特性
导体DCR
| 标称导体DCR | 标称外屏蔽DCR | 外部导体DCR |
|---|---|---|
| 28 Ohm/1000ft | 7.2 Ohm/1000ft | 7.2 Ohm/1000ft |
电容
| 导体到屏蔽标称电容 |
|---|
| 16.3 pF/ft |
电感
| 标称电感 |
|---|
| 0.093 µH/ft |
阻抗
| 标称特性阻抗 | 标称特性公差 |
|---|---|
| 100 Ohm | ± 3 Ohm |
高频（标称/典型）
| 频率[MHz] | 标称插入损耗 |
|---|---|
| 1 MHz | 0.36 dB/100ft |
| 2 MHz | 0.38 dB/100ft |
| 5 MHz | 0.5 dB/100ft |
| 10 MHz | 0.65 dB/100ft |
| 20 MHz | 0.95 dB/100ft |
| 50 MHz | 1.5 dB/100ft |
| 100 MHz | 2.12 dB/100ft |
| 200 MHz | 2.99 dB/100ft |
| 300 MHz | 3.66 dB/100ft |
| 400 MHz | 4.23 dB/100ft |
延迟
| 标称延迟 | 标称传播速度 (VP) [%] |
|---|---|
| 1.2 ns/ft | 82% |
相位延迟失真
| f/B | %PDD/100M (5MB) |
|---|---|
| 0.5 | -0.54 |
| 1 | -0.19 |
| 1.5 | 0 |
| 2 | 0.16 |
| 2.5 | 0.3 |
高频
| 频率[MHz] | 最小SRL（结构回波损耗） |
|---|---|
| 1 MHz | 23 dB |
| 2 MHz | |
| 5 MHz | |
| 10 MHz | |
| 20 MHz | |
| 50 MHz | |
| 100 MHz | |
| 200 MHz | |
| 300 MHz | |
| 400 MHz |
电压
| UL额定电压 |
|---|
| 300 V RMS |
|
电气特性说明 |
5至10 MHz衰减：0.48 dB/100 M |
|---|---|
|
其他电子性能2 |
10至20 MHz衰减：0.93 dB/100 M |
|
其他电子性能3 |
扫描测试5至400MHz。 |
温度范围
|
UL温度等级 |
150°C |
|---|---|
|
工作温度范围 |
-20°C至+150°C |
机械特性
|
线缆毛重 |
43 lb/1000ft |
|---|---|
|
最大拉伸张力 |
104磅 |
|
最小弯曲半径/短轴 |
2.75英寸 |
标准
|
NEC/(UL) 合规性 |
CMP |
|---|---|
|
CEC/C(UL) 合规性 |
CMP |
|
RG型 |
6 |
适用环境和其他计划
|
欧盟指令 2000/53/EC（ELV） |
是 |
|---|---|
|
欧盟指令 2011/65/EU（RoHS 2） |
是 |
|
欧盟指令 2012/19/EU（WEEE） |
是 |
|
欧盟指令 2015/863/EU（RoHS 2 修正案） |
是 |
|
欧盟指令合规性 |
欧盟指令 2003/11/EC（BFR） |
|
欧盟CE标志 |
是 |
|
MII第39号令（中国RoHS） |
是 |
适合性
|
适合性 - 埋设 |
是 |
|---|---|
|
适合性 - 户外 |
是 |
阻燃性，LS0H，毒性测试
|
UL阻燃性 |
NFPA 262 |
|---|---|
|
CSA阻燃性 |
FT6 |
|
UL额定电压 |
300 V RMS |
静压室/非静压室
|
静压室（是/否） |
是 |
|---|
相关零件编号
|
非静压室编号 |
3131A |
|---|---|
|
脚注 |
C——采用木线盘收线。 |
产品说明
|
备注 |
每2.6米均有凿孔标记以帮助用户安装。 |
|---|
历史
|
更新和修订 |
修订编号：0.417 修订日期：2025年02月03日 |
|---|
信息
|
更新和修订 |
修订编号：0.417 修订日期：2025年02月03日 |
|---|
零件编号
| 货号 | 颜色 | 包装方式 | 长度 | UPC |
|---|---|---|---|---|
| 3132A F2V1000 | 灰色，DEC | 线盘 | 1,000 ft | 612825142065 |
