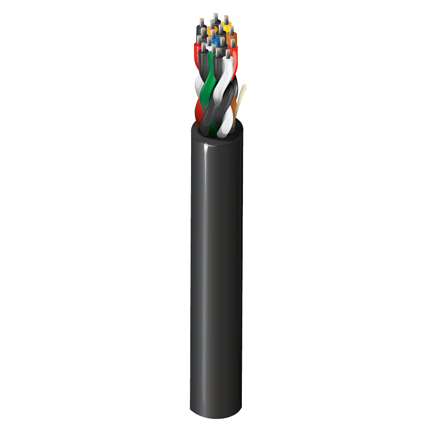

Product Number: DEDN188U
Indoor/Outdoor Digital Electricity™, 8 Pr #18 Str, TC, PVC, CL4, CMG, PVC Jkt, Wet Locations
Indoor/Outdoor Digital Electricity™ Copper Cable, 8 Twisted Pair 18 AWG (7x26) Stranded Tinned Copper, PVC insulation, Unshielded, PVC Jacket, CL4, CMG
-
可用性：
全球
-
全球库存：
已上市
规格
产品概述
| 适合应用 | Digital Electricity™, 故障管理电力系统（FMPS）, 远程供电, 潮湿场所, 管内敷设 |
|---|
物理特性（总体）
导体
| AWG | 绞合 | 材料 | 对数 |
|---|---|---|---|
| 18 | 7x26 | TC - 镀锡铜 | 8 |
|
导体数 |
16 |
|---|---|
|
总对数 |
8 |
绝缘
| 材料 | 标称壁厚 |
|---|---|
| PVC - 聚氯乙烯 | 0.017英寸 |
颜色表
| 编号 | 颜色 |
|---|---|
| 1 | 黑/红 |
| 2 | 黑/白 |
| 3 | 黑/绿 |
| 4 | 黑/蓝 |
| 5 | 黑/黄 |
| 6 | 黑/棕 |
| 7 | 黑/橙 |
| 8 | 红/白 |
外层护套
| 材料 | 标称直径 | 标称壁厚 |
|---|---|---|
| PVC - 聚氯乙烯 | 0.520英寸 | 0.040英寸 |
电气特性
导体DCR
| 标称导体DCR |
|---|
| 6.4 Ohm/1000ft |
电容
| 导体到导体标称电容 |
|---|
| 22 pF/ft |
电流
| 最大推荐电流[A] |
|---|
| 25ºC条件下每根导体4 Amp（35°C温升） |
电压
| UL额定电压 |
|---|
| 450 V RMS |
温度范围
|
UL温度等级 |
105°C |
|---|---|
|
工作温度范围 |
-30°C至+105°C |
机械特性
|
线缆毛重 |
167 lb/1000ft |
|---|---|
|
最大拉伸张力 |
360磅 |
|
最小弯曲半径/短轴 |
5.2英寸 |
标准
|
NEC条款 |
第725条，第800条 |
|---|---|
|
NEC/(UL) 合规性 |
CL4-FMP (2.5A), CL3, CMG |
|
CEC/C(UL) 合规性 |
CMG |
|
UL AWM型号合规性 |
AWM 2464 |
适用环境和其他计划
|
欧盟指令 2000/53/EC（ELV） |
是 |
|---|---|
|
欧盟指令 2003/11/EC（BFR） |
是 |
|
欧盟指令 2011/65/EU（RoHS 2） |
是 |
|
欧盟指令 2012/19/EU（WEEE） |
是 |
|
欧盟指令 2015/863/EU（RoHS 2 修正案） |
是 |
|
欧盟指令合规性 |
欧盟指令 2003/11/EC（BFR） |
|
欧盟CE标志 |
是 |
|
欧盟REACH SVHC合规性 (年-月-日) |
2019-05-13 |
适合性
|
适合性 - 室内 |
是 |
|---|---|
|
适合性 - 户外 |
是 |
|
适合性 - 耐晒性 |
是 |
阻燃性，LS0H，毒性测试
|
UL阻燃性 |
UL 1685 FT4荷载 |
|---|
历史
|
更新和修订 |
修订编号：0.127 修订日期：2023年12月22日 |
|---|
信息
|
更新和修订 |
修订编号：0.127 修订日期：2023年12月22日 |
|---|
零件编号
| 货号 | 颜色 | 长度 |
|---|---|---|
| DEDN188U | 黑色 | 2,000 ft |
