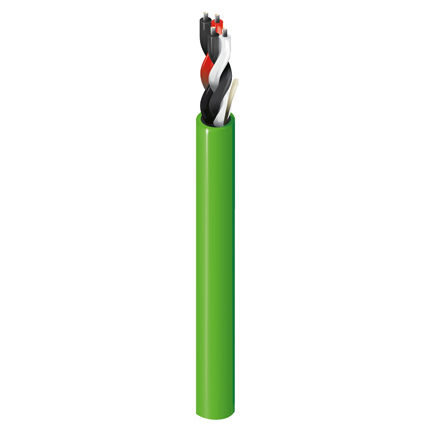

Product Number: DEIP162U
Indoor Digital Electricity Copper Cable, #16-2pr, TC, LS-PVC, CL4P, CMP, LS-PVC Jkt
Indoor Digital Electricity Copper Cable, 2-16 AWG Stranded (19x29) Tinned Copper Pairs with Flamarrest® insulation, Plenum-CL4P, CMP, Flamarrest® Jacket with Ripcord
-
可用性：
全球
-
全球库存：
已上市
规格
产品概述
| 适合应用 | Digital Electricity™, 故障管理电力系统（FMPS）, 远程供电, 室内 |
|---|
物理特性（总体）
导体
| AWG | 绞合 | 材料 | 对数 |
|---|---|---|---|
| 16 | 19x29 | TC - 镀锡铜 | 2 |
|
导体数 |
16 |
|---|---|
|
总对数 |
2 |
绝缘
| 材料 | 材料商品名称 | 标称壁厚 |
|---|---|---|
| PVC - 聚氯乙烯 | Flamarrest® | 0.011英寸 |
颜色表
| 编号 | 颜色 |
|---|---|
| 1 | 黑/红 |
| 2 | 黑/白 |
外层护套
| 材料 | 标称直径 | 标称壁厚 |
|---|---|---|
| PVC - 聚氯乙烯 | 0.326英寸 | 0.017英寸 |
电气特性
导体DCR
| 标称导体DCR |
|---|
| 4.3 Ohm/1000ft |
电容
| 导体到导体标称电容 |
|---|
| 30 pF/ft |
电流
| 最大推荐电流[A] |
|---|
| 25ºC条件下每根导体8.75Amp（35°C温升） |
电压
| UL额定电压 |
|---|
| 450 V RMS |
温度范围
|
UL温度等级 |
75°C |
|---|---|
|
工作温度范围 |
0°C至+75°C |
机械特性
|
线缆毛重 |
52 lb/1000ft |
|---|---|
|
最大拉伸张力 |
121.5磅 |
|
最小弯曲半径/短轴 |
3.25英寸 |
标准
|
NEC条款 |
第800条 |
|---|---|
|
NEC/(UL) 合规性 |
CL4P, CL3P |
|
CEC/C(UL) 合规性 |
CMP |
适用环境和其他计划
|
欧盟指令 2000/53/EC（ELV） |
是 |
|---|---|
|
欧盟指令 2003/11/EC（BFR） |
是 |
|
欧盟指令 2011/65/EU（RoHS 2） |
是 |
|
欧盟指令 2012/19/EU（WEEE） |
是 |
|
欧盟指令 2015/863/EU（RoHS 2 修正案） |
是 |
|
欧盟指令合规性 |
欧盟指令 2003/11/EC（BFR） |
|
欧盟CE标志 |
是 |
|
欧盟REACH SVHC合规性 (年-月-日) |
2019-05-13 |
适合性
|
适合性 - 室内 |
是 |
|---|
阻燃性，LS0H，毒性测试
|
UL阻燃性 |
NFPA 262 |
|---|
历史
|
更新和修订 |
修订编号：0.130 修订日期：2023年12月22日 |
|---|
信息
|
更新和修订 |
修订编号：0.130 修订日期：2023年12月22日 |
|---|
零件编号
| 货号 | 颜色 | 长度 |
|---|---|---|
| DEIP162U | 苹果绿 | 2,000 ft |
