产品编号: 668AMD

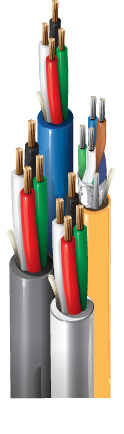

双 OSDP 访问控制电缆，CMP，16C（OSDP 读卡器 2Pr-#24，#18-8, #22-4), Banana Peel®

16C - 双 OSDP 门禁控制电缆，Plenum-CMP，#24-2 Pr.，8-18 AWG 导线，4-22 AWG 导线，OSDP 读卡器复合电缆，带泡沫 FEP & Flamarrest 绝缘，仅读卡器数据对具有整体 Beldfoil® 屏蔽，Banana Peel® 无整体护套 - CMP

  • 上架时间:
    全球
  • 状态:
    有源
668AMD
5 的 5

规格

Expand All

适合应用

访问控制、安全系统、功率限制控制、OSDP 读卡器

专利

本产品拥有一项或多项适用专利。 有关专利的更多信息，请访问 https://www.belden.com/patents< /一个>。

导体

Element No. of Conductors No Of Pairs Size Stranding Material Notes
Data Pair(s) 2 24 7x32 TC - Tinned Copper 2 Pair 120 Ohm - Dual OSDP Readers
Door Contact 4 22 7x30 BC - Bare Copper
REX/Spare 4 18 7x26 BC - Bare Copper
Lock/Power 4 18 7x26 BC - Bare Copper

绝缘

Element Material Nom. Thickness Color Code
Data Pair(s) FEP - Fluorinated Ethylene Propylene (Foam) .021 in (0.53 mm) 1. White/Green 2. Brown/Blue
Door Contact PVC - Polyvinyl Chloride .008 in (0.20 mm) Black, Red, White, Green
REX/Spare PVC - Polyvinyl Chloride .009 in (0.23 mm) Black, Red, White, Green
Lock/Power PVC - Polyvinyl Chloride .009 in (0.23 mm) Black, Red, White, Green

内屏蔽

Element Shield Type Material Coverage Drainwire Type
Data Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Door Contact No Shield Unshielded
REX/Spare No Shield Unshielded
Lock/Power No Shield Unshielded

内护套

Element Material Nom. Thickness Nom. Diameter Ripcord Color
Data Pair(s) PVC - Polyvinyl Chloride .016 in (0.41 mm) .252 in (6.40 mm) Yes Orange
Door Contact PVC - Polyvinyl Chloride .015 in (0.38 mm) .139 in (3.53 mm) Yes White
REX/Spare PVC - Polyvinyl Chloride .015 in (0.38 mm) .180 in (4.57 mm) Yes Blue
Lock/Power PVC - Polyvinyl Chloride .015 in (0.38 mm) .180 in (4.57 mm) Yes Gray

外层护套

Material Nom. Diameter
Banana Peel (No Overall Jacket) .480 in (12.2 mm)

外护套1表说明

香蕉皮®

线缆外廓直径（标称）

.480 英寸（12.2 毫米）

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence
Data Pair(s) 26 Ohm/1000ft (85 Ohm/km) 13 pF/ft (43 pF/m) 24 pF/m (7.3 pF/ft) 120 Ohm
Door Contact 16.4 Ohm/1000ft (53.8 Ohm/km)
REX/Spare 6.4 Ohm/1000ft (21 Ohm/km)
Lock/Power 6.4 Ohm/1000ft (21 Ohm/km)

电压

UL Voltage Rating
300 V

温度

UL Temperature Operating
75°C 0°C to +75°C

弯曲半径

Stationary Min. Installation Min.
4.0 in (100 mm) 4 in.

最大拉伸张力

180 lb (82 kg)

线缆毛重

138 lb (62.6 kg)

环境适应性

室内 - 静压室

阻燃性/遇火反应

NFPA 262、UL 910（阻燃）、FT6

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

《民事诉讼法》第 800 条

CEC / C（UL）合规性

CMP

欧洲指令合规性

欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

备注

寒冷环境安装：当安装在环境温度为 32 华氏度（0 摄氏度）或更低的环境中存储的电缆时，Belden 建议在安装单个电缆支腿之前，先将电缆在室温下放置 12 小时。

更新和修订

修订编号：0.41 修订日期：10-23-2024

更新和修订

修订编号：0.41 修订日期：10-23-2024
