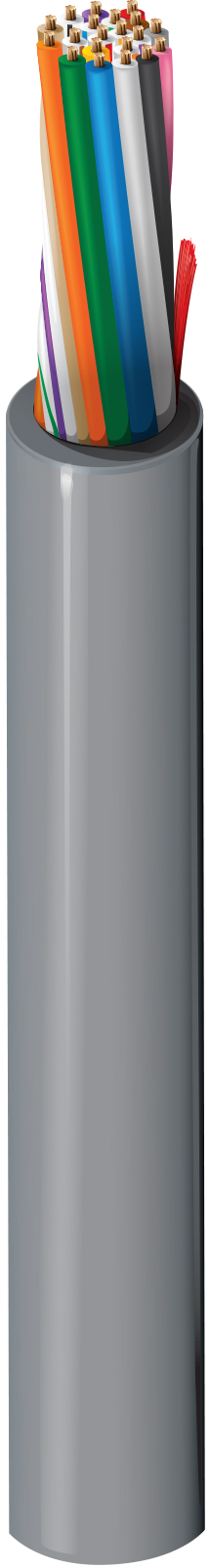

产品编号: 530BUE

安全 & 声音，#18-20c，BC，CMR

安全 & 声音电缆，立管 -CMR，20-18 AWG 绞合裸铜导体，PVC 绝缘，PVC 护套，带拉绳

  • 上架时间:
    全球
  • 状态:
    有源
530BUE
5 的 5

规格

Expand All

适合应用

安全系统、对讲机/公共广播、音频/扬声器、功率限制控制

导体

Element No. of Elements Size Stranding Material
Conductor(s) 20 18 AWG 7x26 BC - Bare Copper

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) PVC - Polyvinyl Chloride 0.01 in (0.25 mm) 0.066 in (1.7 mm) Black, Red, White, Green, Brown, Blue, Orange, Yellow, Purple, Gray, Pink, Tan, White/Black, White/Red, White/Green, White/Orange, White/Blue, White/Brown, White/Yellow, White/Violet

外屏蔽

Material
No Shield

外层护套

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.025 in (0.64 mm) 0.4 in Yes

线缆外廓直径（标称）

0.4 英寸

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Max. Current
Conductor(s) 6.5 Ohm/1000ft 30 pF/ft (98 pF/m) 2.5 Amps per Conductor at 25ºC

高频（标称/典型）

Nom. Insertion Loss (Attenuation) [dB/100m]
26.4

电压

UL Voltage Rating
300 V

温度

UL Temperature Operating
75°C -20°C To +75°C

弯曲半径

Stationary Min. Installation Min.
4.0 in (100 mm) 4.0 in

最大拉伸张力

448 lb (203 kg)

线缆毛重

144 磅/1000 英尺

环境适应性

室内

阻燃性/遇火反应

UL1666 立管，FT4，IEC 60332-1-2

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

《公路运输条例》第 800 条

CEC / C（UL）合规性

CMG

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订编号：0.302 修订日期：09-07-2025

更新和修订

修订编号：0.302 修订日期：09-07-2025


Report An Error

零件编号

货号 颜色 UPC
530BUE 0081000 灰色 612825158943
