产品编号: 28174A

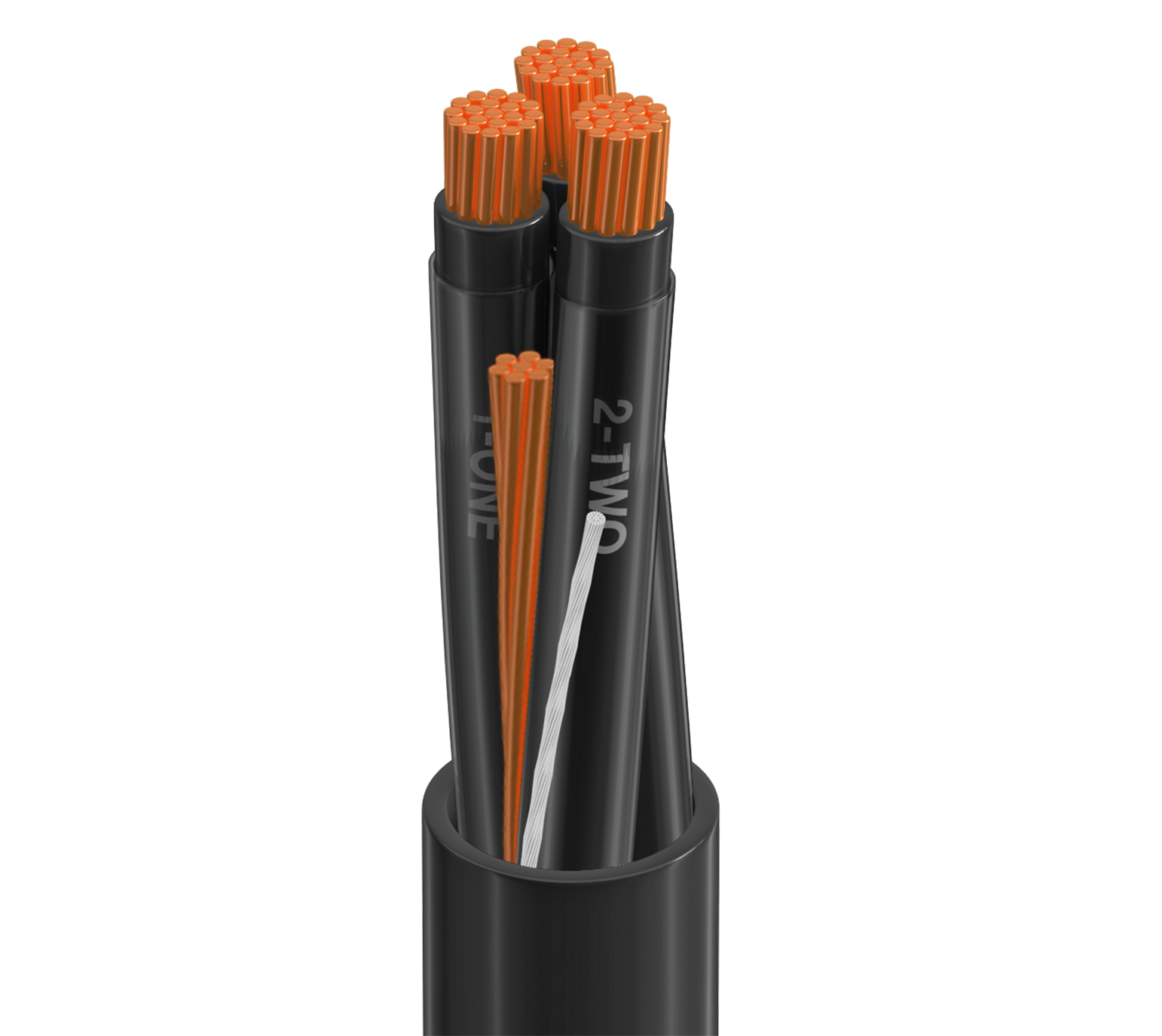

TC VN/PVC，3+G C #3/0+4 Str BC，PVC-NYL Ins M4，大块 PVC Jkt，600V TC-ER 90C 干/湿 SUN RES DIR BUR

UL TC 型 (1277) PVC- 尼龙/PVC，3+G 导体 3/0+4AWG（B 类）裸铜，PVC-NYL 绝缘 M4 颜色代码，黑色 PVC 外护套，600V TC-ER 90C 干燥/潮湿 SUN RES DIR BUR

  • 上架时间:
    全球
  • 状态:
    有源
28174A
  • 28174A
1 的 1

规格

Expand All

包装方式

线盘

适合应用

高达 600V 的电源和控制应用；1 类 2 区危险场所；推荐电缆接头 Belden BTC200A1741RA

导体

Element No. of Elements Size Stranding Material
Conductor(s) 3 3/0 19x10 BC - Bare Copper
Ground 1 4 7x12 BC - Bare Copper

绝缘

Material Nom. Thickness Nom. Insulation Diameter Color Code
PVC/Nylon - Polyvinyl Chloride + Nylon 0.055 in (1.4 mm) 0.566 in (14.4 mm) Black and Numbered

外层护套

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.083 in (2.1 mm) 1.425 in (36.20 mm) Yes

电气设备

Element Nom. Conductor DCR Max. Current
Conductor(s) 0.067 Ohm/1000ft 225 Amps per Conductor at 30ºC
Ground 0.26 Ohm/1000ft (0.85 Ohm/km) 95 Amps per Conductor at 30ºC

电压

UL Voltage Rating
600 V (TC-ER)

温度

UL Temperature Operating
90°C Dry, 90°C Wet Wet/Dry: -30°C to 90°C

弯曲半径

Stationary Min. Installation Min.
7.1 in (180 mm) 7.1 in (180 mm)

最大拉伸张力

6463.6 lb (2931.8 kg)

线缆毛重

2034 磅/1000 英尺

环境适应性

室内，室外，防晒，埋设

阻燃性/遇火反应

UL 1685 UL 荷载, IEEE 1202 FT4

NEC/UL合规性

第 336 条, TC-ER, THWN-2

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

更新和修订

修订编号：0.190 修订日期：09-07-2025

更新和修订

修订编号：0.190 修订日期：09-07-2025


Report An Error

零件编号

货号 收起类型 UPC
28174A 0102500 线盘 612825365372
