产品编号: 29534

VFD，3C 350MCM Str BC XLPE Ins + #2 Symm。 段。 Gnd（6 个中的 3 个）Str BC、CTS、黑色 PVC Jkt、2000V TC-ER 90C 干/湿 1000V CSA 22.2 No. 230 TC

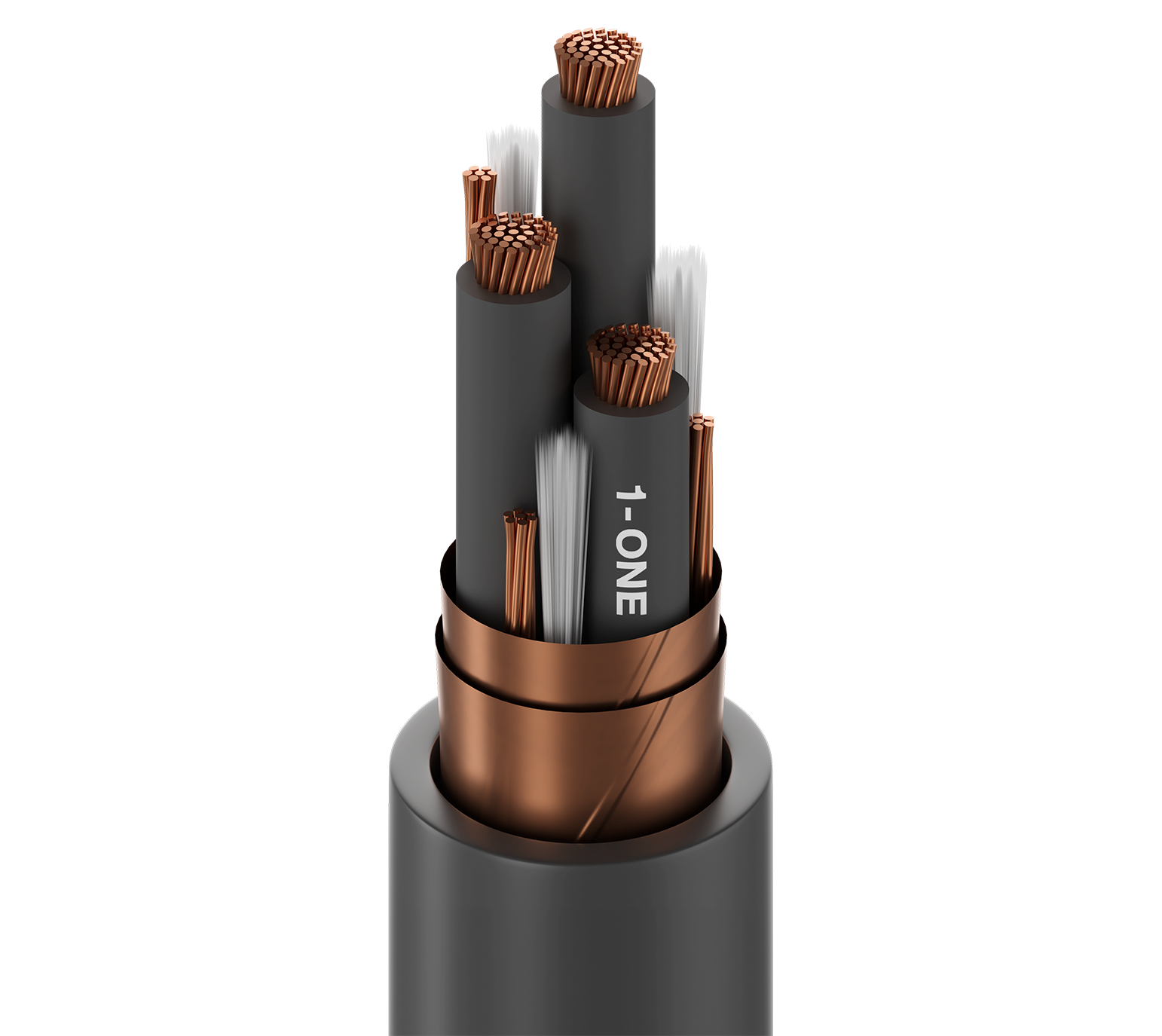

Belden Basics VFD，3 导体 350MCM（37x.0973"）裸铜 XLPE 绝缘 M4 颜色代码 + 2AWG 对称分段接地（3 个 6AWG）裸铜绞合线与整体铜带连续接触螺旋屏蔽，黑色 PVC 外套，2000V TC-ER 90C 干/湿 1000V CSA 22.2 No. 230 TC SUN RES DIR BUR 耐油

  • 上架时间:
    全球
  • 状态:
    有源
29534
5 的 5

规格

Expand All

包装方式

线盘

适合应用

变频驱动 (VFD); 交流电机和驱动系统

导体

Element No. of Elements Size Stranding Material Notes
Conductor(s) 3 350 MCM 37x0.0973 in. BC - Bare Copper
Ground Wire 3 6 AWG 7x14 BC - Bare Copper Segmented Grounds

绝缘

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Conductor(s) XLPE - Cross-Linked Polyethylene (Thermoset) 0.105 in (2.67 mm) 0.821 in (20.9 mm) ICEA Method 4
Ground Wire No Insulation

外屏蔽

Shield Type Material Coverage
Helical Tape Bare Copper (BC) 100%
Bare Copper (BC)

外层护套

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.110 in (2.79 mm) 2.133 in (54.18 mm) Yes

线缆外廓直径（标称）

2.133 in (54.18 mm)

电气设备

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
Conductor(s) 0.029 Ohm/1000ft (0.095 Ohm/km) 21 pF/ft (69 pF/m) 38 pF/ft (120 pF/m) 90 Ohm 0.136 µH/ft (0.446 µH/m) 55% 350 Amps per Conductor at 30ºC (per NEC)
0.43 Ohm/1000ft (1.4 Ohm/km)

Nom 外层护盾 DCR

1.35 欧姆/1000 英尺（4.43 欧姆/公里）

电压

UL Voltage Rating Voltage Rating
2000 V (TC, UL44) 1000 V (CSA TC)

温度

UL Temperature Operating
90°C Dry, 90°C Wet -40°C To +90°C

弯曲半径

Stationary Min. Installation Min.
25.6 in (650 mm) 25.6 in (650 mm)

最大拉伸张力

1910 lb (866 kg)

线缆毛重

4736 磅/1000 英尺（7048 公斤/公里）

环境适应性

室内，室外，防晒，埋设

可持续发展

CA Prop 65

阻燃性/遇火反应

UL 1685 UL 荷载, IEEE 1202 FT4, FT4

NEC/UL合规性

第 336 条, TC-ER, RHW-2

CEC / C（UL）合规性

CSA TC

ICEA合规性

S-95-658

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、欧盟指令 2011/65/EU (RoHS 2)、欧盟指令 2012/19/EU (WEEE)

APAC合规性

中国 RoHS II (GB/T 26572-2011)

更新和修订

修订号：0.673 修订日期：04-01-2026

更新和修订

修订号：0.673 修订日期：04-01-2026


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC
29534 0101500 黑色 线盘 1,500 m 612825138358
29534 0101750 黑色 线盘 1,750 ft 612825138365
