产品编号: 1829A

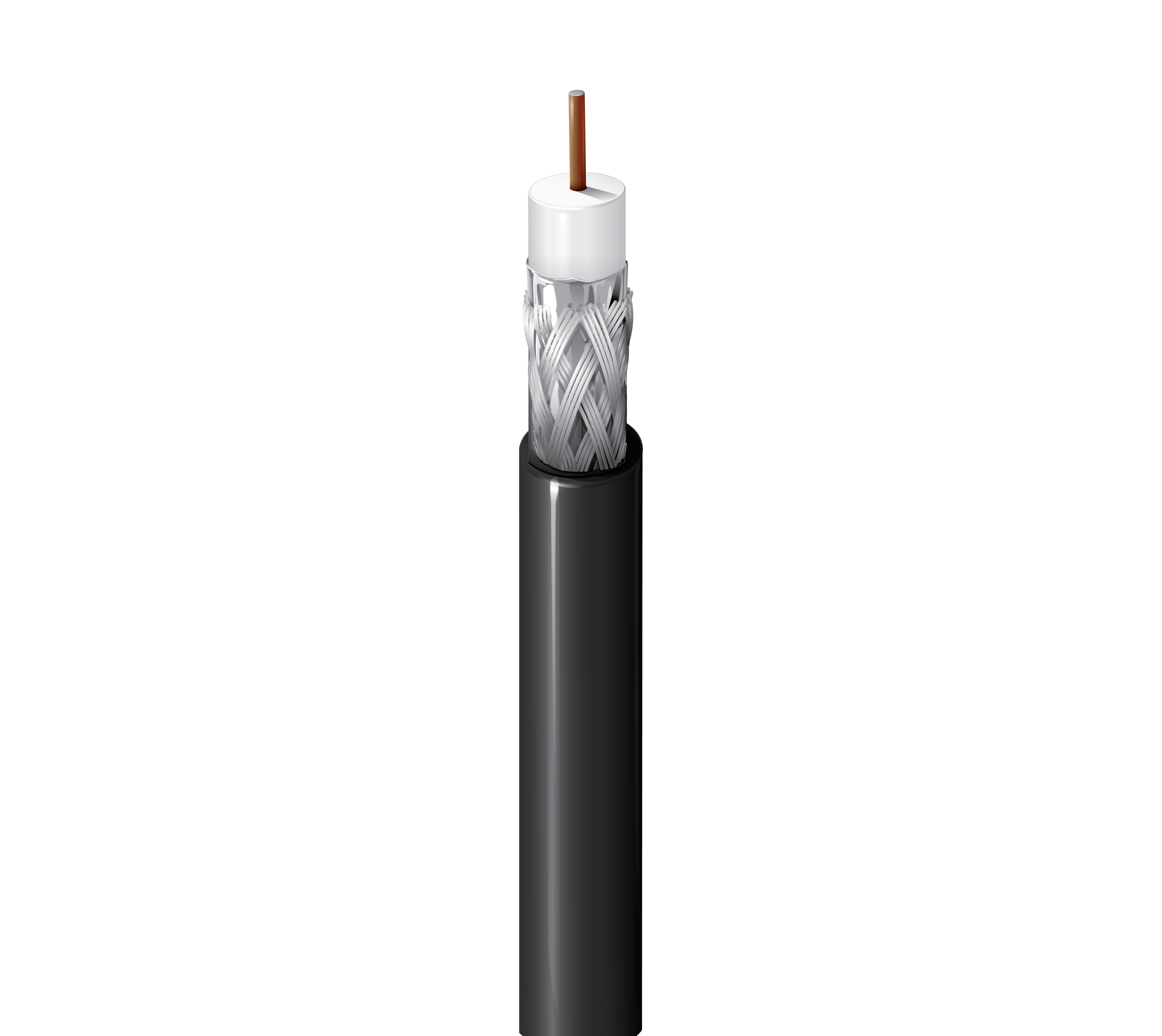

宽带同轴电缆，6 系列，18 AWG 实心 BCCS，箔 + 60% 铝编织，PVC 接头，CM

宽带同轴电缆，6 系列，18 AWG 实心裸铜包钢导体，PE 绝缘，箔 + 60% 铝编织屏蔽，PVC 护套，CM

  • 上架时间:
    全球
  • 状态:
    有源
1829A
  • 1829A
1 的 1

规格

Expand All

适合应用

宽带、有线电视 (CATV)、射频引入电缆、直播卫星 (DBS)、无线 (OTA) 天线

串行型

6

导体

Size Stranding Nom. Diameter Material
18 AWG Solid 0.040 in BCCS - Bare Copper Covered Steel

绝缘

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 0.180 in (4.57 mm) White

外屏蔽

Layer Outer Shield Type Material Material Trade Name Coverage
1 Tape Tri-Laminate (Alum+Poly+Alum) Duobond® II 100%
2 Braid Aluminum 60%

外层护套

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.270 in (6.86 mm)

线缆外廓直径（标称）

0.270 in (6.86 mm)

回波损耗

Frequency Min. Structural Return Loss
950 - 2250 MHz 15 dB
2250 - 3000 MHz 10 dB

衰减

Frequency Max. Attenuation
5 MHz 0.58 dB/100ft
55 MHz 1.60 dB/100ft
211 MHz 3.05 dB/100ft
250 MHz 3.30 dB/100ft
270 MHz 3.37 dB/100ft
300 MHz 3.55 dB/100ft
330 MHz 3.74 dB/100ft
350 MHz 3.85 dB/100ft
400 MHz 4.15 dB/100ft
450 MHz 4.40 dB/100ft
500 MHz 4.66 dB/100ft
550 MHz 4.90 dB/100ft
600 MHz 5.10 dB/100ft
750 MHz 5.65 dB/100ft
870 MHz 6.11 dB/100ft
1000 MHz 6.55 dB/100ft

电气设备

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
28 Ohm/1000ft 9 Ohm/1000ft (30 Ohm/km) 16.2 pF/ft (53.1 pF/m) 75 Ohm 83%

电压

UL Voltage Rating
300 V (CM)

温度

Operating
-40°C to +75°C

弯曲半径

Installation Min.
2.7 in (69 mm)

最大拉伸张力

150 lb (68 kg)

线缆毛重

27 磅/1000 英尺

环境适应性

室内（非立管或压力通风系统），室内，架空 - 仅黑色，承力吊索支撑

可持续发展

CA Prop 65

阻燃性/遇火反应

UL1685 UL荷载

CPR合规性

CPR Euroclass：Eca

NEC/UL合规性

CM, CATV

CEC / C（UL）合规性

CM

欧洲指令合规性

欧盟 CE 标志、欧盟指令 2015/863/EU（RoHS 2 修正案）、REACH、欧盟指令 2011/65/欧盟 (RoHS 2)、欧盟指令 2012/19/欧盟 (WEEE)

英国监管合规性

UKCA标识

APAC合规性

中国 RoHS II (GB/T 26572-2011)

其他标准合规性

​​​​​​​ANSI/SCTE 74

更新和修订

修订编号：0.476 修订日期：09-07-2025

脚注

Z - 最终安装长度可能与所示长度存在差异（= 或 -）对于线轴或卷轴为 10%，对于展开的纸箱为 5%。, C - 板条箱卷轴安装。+

更新和修订

修订编号：0.476 修订日期：09-07-2025

脚注

Z - 最终安装长度可能与所示长度存在差异（= 或 -）对于线轴或卷轴为 10%，对于展开的纸箱为 5%。, C - 板条箱卷轴安装。+


Report An Error

零件编号

货号 颜色 收起类型 长度 UPC 脚注
1829A 0101000 黑色 线盘 1,000 ft 612825123910 C
1829A 010U1000 黑色 非盘绕式 1,000 ft 612825123903
1829A 0081000 灰色 线盘 1,000 ft 612825123873 Z
1829A 008U1000 灰色 非盘绕式 1,000 ft 612825123866 Z
1829A 0091000 白色 线盘 1,000 ft 612825123897 Z
1829A 009U1000 白色 非盘绕式 1,000 ft 612825123880 Z
1829A Q5H1000 白色，非彩色 线盘 1,000 ft 612825123859 Z
1829A Q5HU1000 白色，非彩色 非盘绕式 1,000 ft 612825123842 Z
