产品编号: 4855RBUHD3 B50

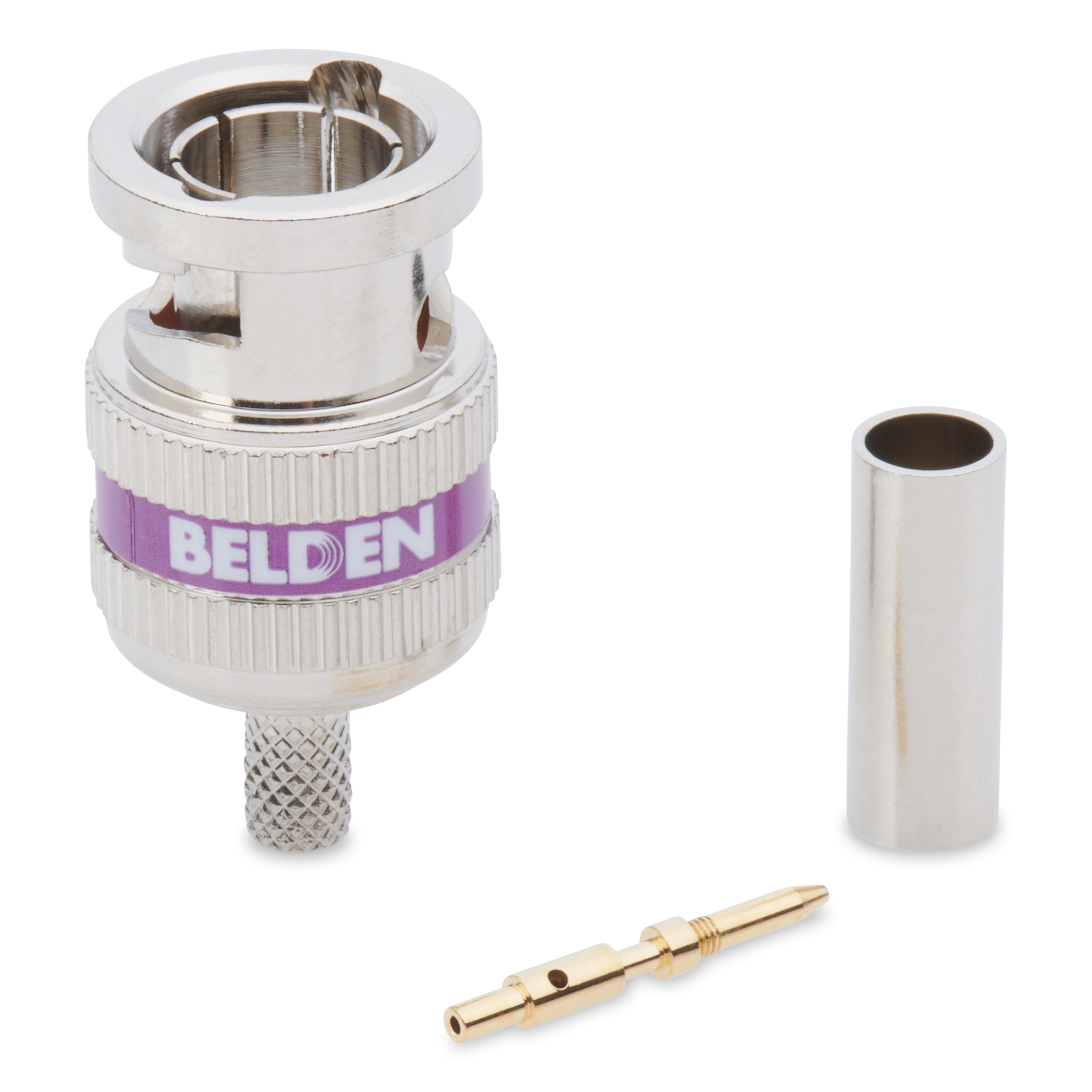

12 GHz 迷你 RG59 BNC 连接器

迷你 RG-59，12 GHz，UHD，BNC，3 件式压接连接器

  • 上架时间:
    全球
  • 状态:
    有源
4855RBUHD3 B50
  • 4855RBUHD3 B50
1 的 1

规格

Expand All

适合应用

HD-SDI、UHD-SDI、视频、数字视频、SMPTE 2082-1 12 Gb/s UHDTV、SMPTE 2081-1 6 Gb/s UHDTV、SMPTE 424M 3 Gb/s HD-SDI 1080P

包装

每包 50 个

件数

3

材料

Description Material
Nut Brass, Nickel Plated
Body Brass, Nickel Plated
Contact Brass, Gold Plated
Insulator PTFE

阻抗

Nominal Characteristic Impedance
75 Ohm

回波损耗

Frequency [MHz] Minimum Return (RL)
5-1485 15 dB
1485-3000 10 dB
3000-6000 7 dB
6000-12000 4 dB

电气特性说明

SMPTE 2082-1 回波损耗或更高

连接器系统兼容性

同轴

连接器接口类型

BNC

公母

公头 - 插头

连接器系列名称

UHD

色带

紫色

锁定

否

工具兼容性

BB3PHCT（压接）

端接类型

压接

线缆中心导体直径限制

0.0208 - 0.0244 in

线缆电介质直径限制

0.0964 - 0.1019 in

线缆外部护套直径限制

0.1574 - 0.1692 in

RG型

迷你 59

环境空间

室内

欧盟指令 2000/53/EC（ELV）

是

欧盟指令 2011/65/EU（RoHS 2）

是

欧盟指令 2012/19/EU（WEEE）

是

欧盟指令 2015/863/EU（RoHS 2 修正案）

是

欧盟指令合规性

欧盟指令 2003/11/EC（BFR）

适合性 - 室内

是

适合性 - 户外

否

静压室（是/否）

否

更新和修订

修订编号：0.46 修订日期：08-16-2023

更新和修订

修订编号：0.46 修订日期：08-16-2023
