产品编号: 0905 203 302

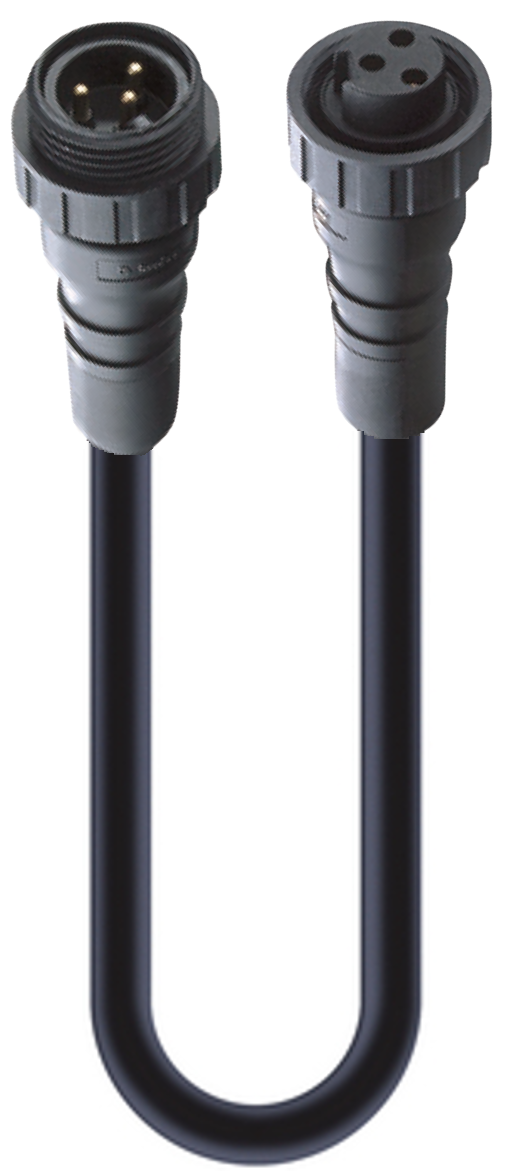

DeviceNet 电源线，7/8 英寸双端电源线组：公头直型至母头直型，3 针（2+PE），黑色主体，63 V，12 A；PUR 黑色电缆，1.00 mm²

0905 203 302 - DeviceNet 电源线，7/8 英寸双端线组：公头直型至母头直型，3 针（2+PE），黑色主体，63 V，12 A；PUR 黑色电缆，1.00 mm²

  • 上架时间:
    全球
  • 状态:
    有源
0905 203 302
  • 0905 203 302
1 的 1

规格

Expand All

产品系列

电源连接器

连接器类型

预铸线，双端

屏蔽类型

无屏蔽

额定电压

63 V

工作电压

50V 交流电 / 60V 直流电

额定电流

12 A

面 1 产品子系列

7/8"

第1面 接触类型/性别

公头

连接器设计

直形

连接类型

连接螺母【外螺纹】

引脚数

3

1侧编码

A

接触电阻

10 mOhm

绝缘电阻

10^9 Ohm

环境温度（运行）*

-40 °C 至 +90 °C

污染等级

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

触点基材

铜锌

第1面 触点镀层

银/金

触点载体材料

TPU

触点载体颜色

黑色

成型主体材料

TPU

成型主体颜色

黑色

连接件材料

PA

线缆编号

203

导体尺寸

1mm²

电线数量

3

最小弯曲半径（固定安装）

˃ 5 x D

最小弯曲半径（活动安装）

˃ 10 x D

线缆护套材料

PUR

线缆护套颜色

黑色

线缆直径D

Ø6.5 mm

电线绝缘材料

PVC

绝缘线径

Ø2.2 mm

环境温度（固定安装）

-40 °C 至 +90 °C

环境温度（活动安装）

-5 °C 至 +90 °C

环境温度（拖链安装）

-5 °C 至 +60 °C

阻燃等级（线缆护套）

VDE 0482-265-2-1，EN 50265-2-1，IEC 60332-1

线缆特性

连续柔性电缆，耐油、油脂、冷却剂、撕裂、振动、紫外线和磨损

面 2 产品子系列

7/8" 圆形连接器

第 2 面接触类型/性别

母头

连接器设计，第 2 面

直形

附件类型，侧面 2

连接螺母[内螺纹]

引脚数，第 2 侧

3

编码，第 2 面

A

接触电阻，第 2 面

10 mOhm

绝缘电阻，第 2 侧

10^9 Ohm

环境温度（运行），第 2 侧*

-40 °C 至 +90 °C

污染度，第 2 面

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

接触基材，第 2 面

铜锌

触点镀层，第 2 面

银/金

接触承载材料，第 2 面

TPU

联系人颜色，第 2 面

黑色

模制主体材料，侧面 2

TPU

模压机身颜色，第 2 面

黑色

附件材料，第 2 面

PA

附件电镀，侧面 2

黑色

注释，第 2 面

请勿在施加负载时连接或断开

RoHS合规

是

无卤

是

耐油性

是

注意降额

声明降额

更新和修订

修订编号：0.35 修订日期：733-849-011

更新和修订

修订编号：0.35 修订日期：733-849-011


Report An Error

零件编号

货号 商品描述 线缆长度
71289 0905 203 302/0,6 M 0.6 m
12534 0905 203 302/3 M 3 m
12535 0905 203 302/5 M 5 m
