产品编号: CA 6 GS

CA - 外螺纹 90° |#Contacts： 7 |250 V |cURus

CA - 插座公头直型连接器 | 触点数量：7 (6+PE) | 250 V / 10 A | cURus

  • 上架时间:
    全球
  • 状态:
    有源

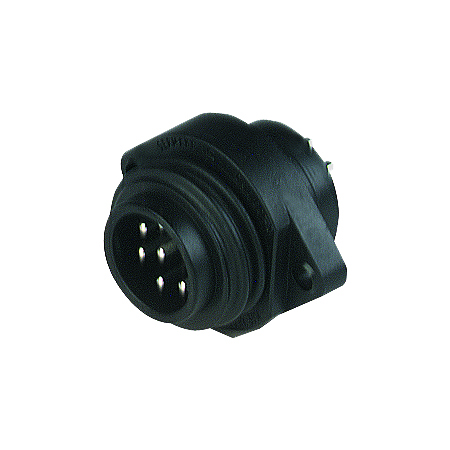

CA 6 GS
5 的 5

规格

Expand All

产品系列

电源连接器

面 1 产品子系列

CA（4、6 个联系人）

连接器类型

插座

连接器子类型

CA电源系列

第1面 接触类型/性别

引脚触点/公头

连接器设计

CA (TR22)| 公头 | 7 极 | 带法兰的前置安装

引脚数

7(6+聚乙烯（PE）

屏蔽类型

无屏蔽

连接类型

外螺纹（连接螺钉）

额定电压

250 V AC/DC

额定冲击电压

4.0 kV

工作电压

230 V AC/DC

额定电流

10 A（0.75 毫米²）

侧面 1 接触电阻

≤ 10 mOhm

连接类型

焊接

横截面

最大 0.75 毫米²

环境温度（运行）*

-40 °C 至 +90 °C

温度范围（垫圈）

-40 °C 至 +90 °C

防护等级/IP等级**

IP65；IP67

第 1 面设计标准

DIN EN 61984 (VDE 0627)

第一面污染程度

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

间隙/爬电距离

DIN EN 60664-1 (2008/01)；VDE 0110-1

触点基材

黄铜（铜锌）

第1面 触点镀层

铜银合金（铜/银）

触点载体材料

尼龙 66 （PA 66 GF）

触点载体颜色

黑色

阻燃等级（触点载体）

UL 94 V-0

阻燃等级（外壳）

UL 94 V-0

垫圈材质

丁腈橡胶

紧固扭矩（连接件）

M 3：(50-60) Ncm，非配套提供

安装类型

M3，非配套提供

对接连接器/适配

934-127-100 CA 6 LD，直 934-131-100 CA 6 W LD，有角度

需单独订购配件

防尘帽;831 530 400

UL申请号

E95522

UL

cURus

VDE

VDE 注册号 2745

耐油性

是

注意降额

* 注意降额

防护等级/IP等级 注

根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级

注

请勿在施加负载时连接或断开。
连接器采用密封袋包装，并放置在无硫纸箱中，以保护触点免受硫化银的侵害。& nbsp; 一旦打开包装，客户有责任正确存放连接器，以防止在存储过程中受到环境因素的损害。

注意降额

* 注意降额

防护等级/IP等级 注

根据IEC标准使用Hirschmann或Lumberg Automation连接器安装和锁定的组合进行测试的IP等级

注

请勿在施加负载时连接或断开。
连接器采用密封袋包装，并放置在无硫纸箱中，以保护触点免受硫化银的侵害。& nbsp; 一旦打开包装，客户有责任正确存放连接器，以防止在存储过程中受到环境因素的损害。


Report An Error

零件编号

货号 商品描述 外壳颜色
932326100 CA 6 GS 黑色
