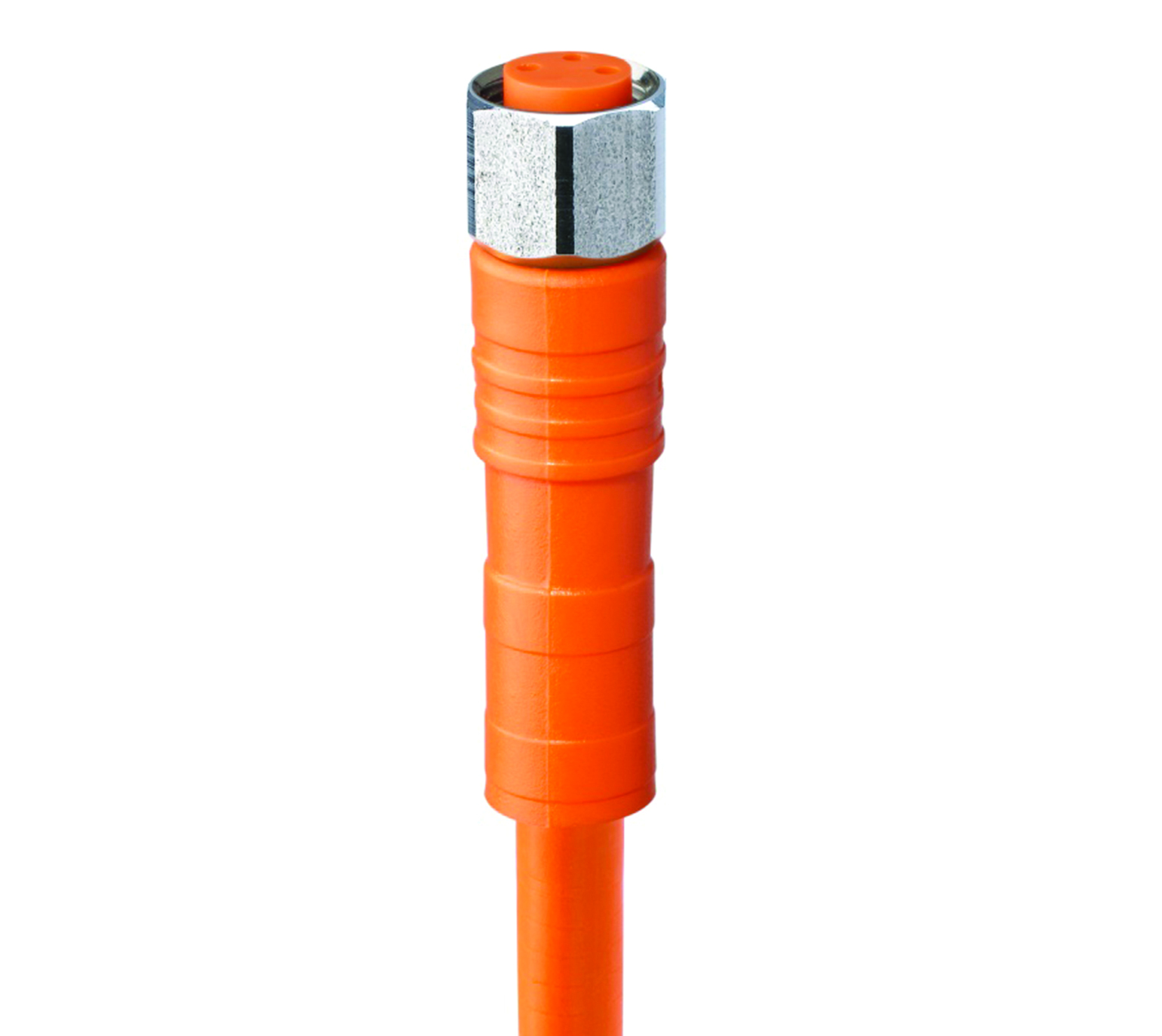

产品编号: PRKMV 3-06

M8 F&B (PVC) 传感器/执行器单端线组：母头，直型，3 针，A 编码，橙色主体，50 V AC / 60 V DC，4 A；PVC 橙色电缆，3 线，0.34 mm²

M8 F&B (PVC) 传感器/执行器单端线组：母头，直型，3 针，A 编码，橙色主体，50 V AC / 60 V DC，4 A；PVC 橙色电缆，3 线，0.34 mm²

  • 上架时间:
    全球
  • 状态:
    有源
PRKMV 3-06
5 的 5

规格

Expand All

前视图

Pin 1 Pin 3 Pin 4
brown blue black

产品系列

传感器/执行器连接器

面 1 产品子系列

M8 F&B（PVC）

连接器类型

预铸线，单端

第1面 接触类型/性别

母头

连接器设计

直形

引脚数

3

1侧编码

A

屏蔽类型

无屏蔽

连接类型

连接螺母

额定电压

60 V

额定冲击电压

1.5 kV

工作电压

50 V AC / 60 V DC

额定电流

4 A

侧面 1 接触电阻

≤ 10 mOhm

绝缘电阻

˃ 10^9 欧姆

插拔次数

≤ 100

环境温度（运行）*

- 25 °C - + 70 °C

防护等级/IP等级**

IP65、IP67、IP69K

第 1 面设计标准

IEC 61076-2-104

第一面污染程度

3 根据。符合 DIN EN 60664-1 (VDE 0110-1)

过压类别

III类，依据DIN EN 60664-1 (VDE 0110-1)

触点基材

铜锡

第1面 触点镀层

铜/金

触点载体材料

PVC

触点载体颜色

橙色

成型主体材料

PVC

成型主体颜色

橙色

连接件材料

不锈钢

O形圈材料

EMDM, 黑色

紧固扭矩（连接件）

M 8x1：30 Ncm，手紧

线缆编号

006

导体尺寸

0.34 mm²

电线数量

3

最小弯曲半径（固定安装）

˃ 5 x D

最小弯曲半径（活动安装）

˃ 10 x D

弯曲次数

˃ 1 百万

导体材料

铜

线缆护套材料

PVC

线缆护套颜色

橙色

线缆直径D

ø 5.0 ± 0.2 毫米

电线绝缘材料

PVC

绝缘线径

ø1.50 mm

环境温度（固定安装）

- 40 °C - + 90 °C （UL： + 80 °C）

环境温度（活动安装）

+ 5 °C - + 90 °C （UL： + 80 °C）

环境温度（拖链安装）

+ 5 °C - + 60 °C

UL线缆类型

AWM: 2464

阻燃等级（线缆护套）

DIN EN 60332-1-2，VDE 0482-332-1-2，IEC 60332-1-2，UL VW-1

线缆特性

不含漆浸润干扰物质；不含硅胶

RoHS合规

是

耐油性

良好的耐化学性和耐油性

注意降额

声明降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注

请勿在施加负载时连接或断开。

注意降额

声明降额

防护等级/IP等级 注

** 仅当与 Hirschmann / Lumberg Automation 连接器一起安装和锁定时。

注

请勿在施加负载时连接或断开。


Report An Error

零件编号

货号 商品描述 线缆长度
934772001 PRKMV 3-06/2 M - 69K 2 m
934772002 PRKMV 3-06/5 M - 69K 5 m
934772003 PRKMV 3-06/10 M - 69K 10 m
934772004 PRKMV 3-06/15 M - 69K 15 m
934772005 PRKMV 3-06/20 M - 69K 20 m
